AUFSTELLEN DES HEIZEINSATZES
1 Den Gussheizeinsatz auf einen ebenen, tragfähigen Boden mit Bodenabstand >15cm lotrecht aufstellen.
Als Zubehör ist ein Traglager erhältlich.Achten Sie hierbei insbesondere auf die maximal zulässige Ge-
wichtsbelastung des Bodens. Evtl. Maßnahmen zur Lastverteilung einbauen.
2 Den Gußdeckel des Heizeinsatzes abschrauben.
3 Die Hauptbrennkammer, wie im Beiblatt des Schamottesatzes beschrieben, einsetzen.
4 Die Nachbrennkammer, wie im Beiblatt zur Nachbrennkammer beschrieben, einsetzen.
5 Den Gußdeckel aufsetzen und verschrauben. Achten Sie unbedingt auf den korrekten Sitz der Dichtun-
gen. Wird der Heizeinsatz auf ein handelsüblichen Traglager gestellt, unbedingt darauf achten, dass die
Zuluft zum Verbrennungsluftstutzen nicht versperrt wird. Beachten Sie die Fachregeln des Kachelofen-
und Luftheizungsbauer-Handwerks bei Planung und Ausführung.
Hinweis: Wird der Umbau der Feuerungstür von Rechts- auf Linksanschlag gewünscht, ist der jeweils richti-
ge Umbausatz erforderlich. Der Umbausatz ist nicht im Lieferumfang enthalten!
Sie müssen den Feuerraum waagerecht ausrichten damit die volle Funktionsfähigkeit der selbstschließen-
den Tür gewährleistet ist. Funktionsfähigkeit überprüfen!
7
EINSTELLEN VON PRIMÄR- UND SEKUNDÄRLUFT

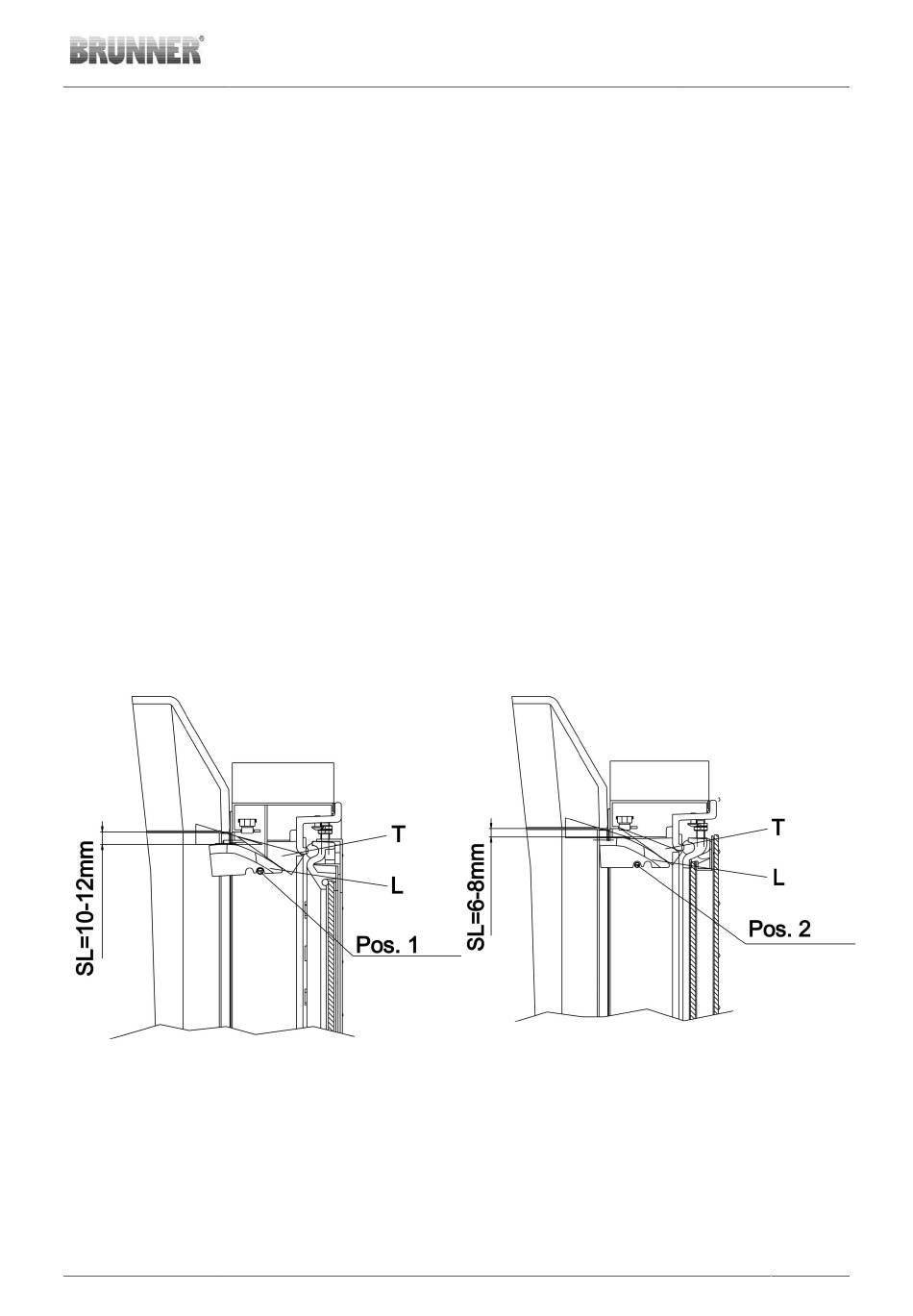

Nach erfolgter Montage des Heizeinsatzes bitte die Transportkeile (T) entfernen und den Luftspalt für die Se-
kundärluft (SL) einstellen.
HKD 6.1 EOR
© 2023 Brunner GmbH
HKD 6.1 Hand / EOS
T = Transportkeil / L = Luftleitplatte
Aufbauanleitung HKD 6.1 (1.21)
