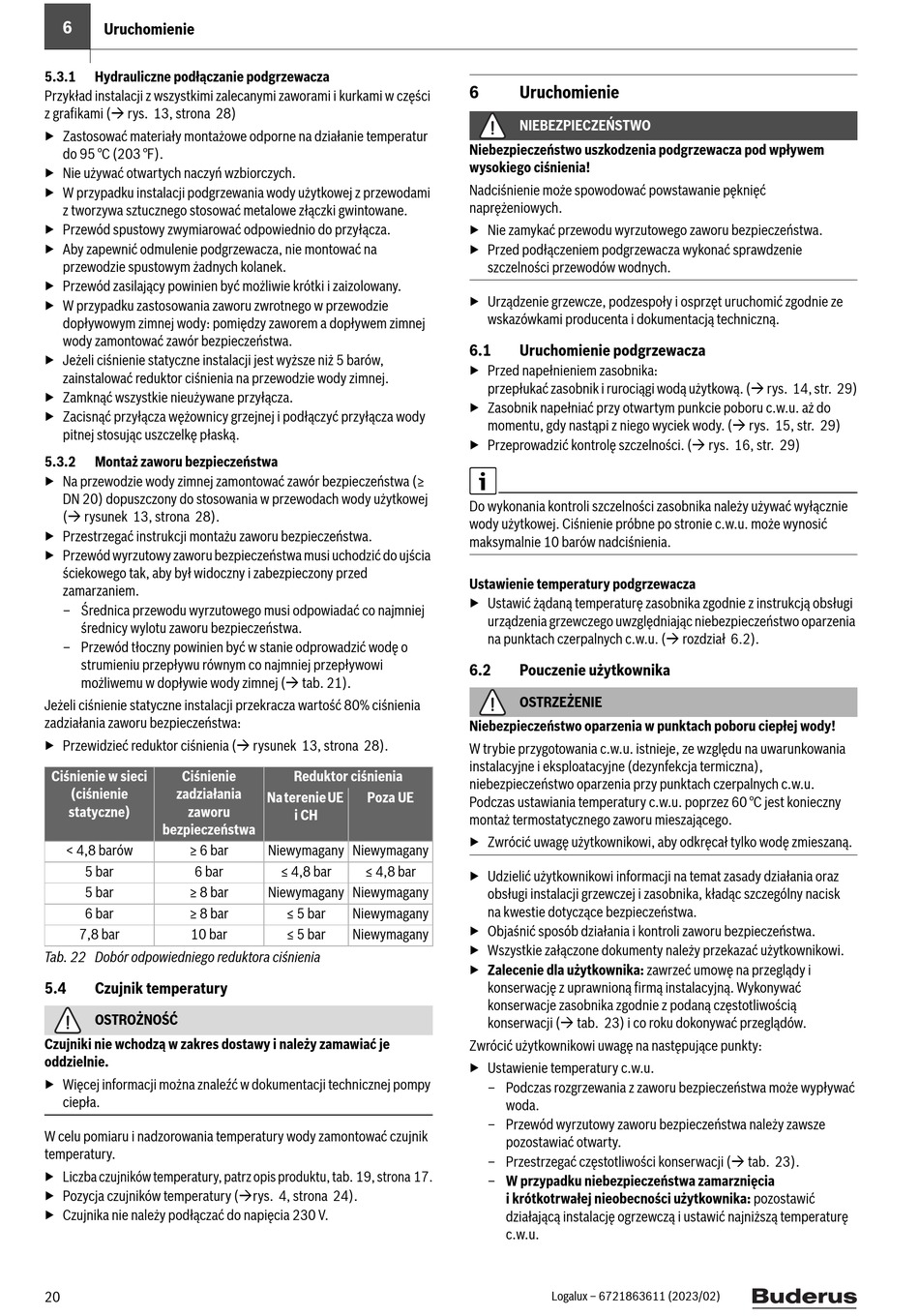

6

Uruchomienie

5.3.1
Hydrauliczne podłączanie podgrzewacza
Przykład instalacji z wszystkimi zalecanymi zaworami i kurkami w części
z grafikami ( rys. 13, strona 28)
▶ Zastosować materiały montażowe odporne na działanie temperatur
do 95 °C (203 °F).
▶ Nie używać otwartych naczyń wzbiorczych.
▶ W przypadku instalacji podgrzewania wody użytkowej z przewodami
z tworzywa sztucznego stosować metalowe złączki gwintowane.
▶ Przewód spustowy zwymiarować odpowiednio do przyłącza.
▶ Aby zapewnić odmulenie podgrzewacza, nie montować na
przewodzie spustowym żadnych kolanek.
▶ Przewód zasilający powinien być możliwie krótki i zaizolowany.
▶ W przypadku zastosowania zaworu zwrotnego w przewodzie
dopływowym zimnej wody: pomiędzy zaworem a dopływem zimnej
wody zamontować zawór bezpieczeństwa.
▶ Jeżeli ciśnienie statyczne instalacji jest wyższe niż 5 barów,
zainstalować reduktor ciśnienia na przewodzie wody zimnej.
▶ Zamknąć wszystkie nieużywane przyłącza.
▶ Zacisnąć przyłącza wężownicy grzejnej i podłączyć przyłącza wody
pitnej stosując uszczelkę płaską.
5.3.2
Montaż zaworu bezpieczeństwa
▶ Na przewodzie wody zimnej zamontować zawór bezpieczeństwa (≥
DN 20) dopuszczony do stosowania w przewodach wody użytkowej
( rysunek 13, strona 28).
▶ Przestrzegać instrukcji montażu zaworu bezpieczeństwa.
▶ Przewód wyrzutowy zaworu bezpieczeństwa musi uchodzić do ujścia
ściekowego tak, aby był widoczny i zabezpieczony przed
zamarzaniem.
– Średnica przewodu wyrzutowego musi odpowiadać co najmniej
średnicy wylotu zaworu bezpieczeństwa.
– Przewód tłoczny powinien być w stanie odprowadzić wodę o
strumieniu przepływu równym co najmniej przepływowi
możliwemu w dopływie wody zimnej ( tab. 21).
Jeżeli ciśnienie statyczne instalacji przekracza wartość 80% ciśnienia
zadziałania zaworu bezpieczeństwa:
▶ Przewidzieć reduktor ciśnienia ( rysunek 13, strona 28).
Ciśnienie w sieci
Ciśnienie
(ciśnienie
zadziałania
statyczne)
zaworu
bezpieczeństwa
< 4,8 barów
≥ 6 bar
5 bar
6 bar
5 bar
≥ 8 bar
6 bar
≥ 8 bar
7,8 bar
10 bar
Tab. 22 Dobór odpowiedniego reduktora ciśnienia
5.4

Czujnik temperatury

OSTROŻNOŚĆ
Czujniki nie wchodzą w zakres dostawy i należy zamawiać je
oddzielnie.
▶ Więcej informacji można znaleźć w dokumentacji technicznej pompy
ciepła.
W celu pomiaru i nadzorowania temperatury wody zamontować czujnik
temperatury.
▶ Liczba czujników temperatury, patrz opis produktu, tab. 19, strona 17.
▶ Pozycja czujników temperatury (rys. 4, strona 24).
▶ Czujnika nie należy podłączać do napięcia 230 V.
20
Reduktor ciśnienia
Na terenie UE
Poza UE
i CH
Niewymagany Niewymagany
≤ 4,8 bar
≤ 4,8 bar
Niewymagany Niewymagany
≤ 5 bar
Niewymagany
≤ 5 bar
Niewymagany
6
Uruchomienie
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo uszkodzenia podgrzewacza pod wpływem
wysokiego ciśnienia!
Nadciśnienie może spowodować powstawanie pęknięć
naprężeniowych.
▶ Nie zamykać przewodu wyrzutowego zaworu bezpieczeństwa.
▶ Przed podłączeniem podgrzewacza wykonać sprawdzenie
szczelności przewodów wodnych.
▶ Urządzenie grzewcze, podzespoły i osprzęt uruchomić zgodnie ze
wskazówkami producenta i dokumentacją techniczną.
6.1

Uruchomienie podgrzewacza

▶ Przed napełnieniem zasobnika:
przepłukać zasobnik i rurociągi wodą użytkową. ( rys. 14, str. 29)
▶ Zasobnik napełniać przy otwartym punkcie poboru c.w.u. aż do
momentu, gdy nastąpi z niego wyciek wody. ( rys. 15, str. 29)
▶ Przeprowadzić kontrolę szczelności. ( rys. 16, str. 29)
Do wykonania kontroli szczelności zasobnika należy używać wyłącznie
wody użytkowej. Ciśnienie próbne po stronie c.w.u. może wynosić
maksymalnie 10 barów nadciśnienia.
Ustawienie temperatury podgrzewacza
▶ Ustawić żądaną temperaturę zasobnika zgodnie z instrukcją obsługi
urządzenia grzewczego uwzględniając niebezpieczeństwo oparzenia
na punktach czerpalnych c.w.u. ( rozdział 6.2).
6.2
Pouczenie użytkownika
OSTRZEŻENIE
Niebezpieczeństwo oparzenia w punktach poboru ciepłej wody!
W trybie przygotowania c.w.u. istnieje, ze względu na uwarunkowania
instalacyjne i eksploatacyjne (dezynfekcja termiczna),
niebezpieczeństwo oparzenia przy punktach czerpalnych c.w.u.
Podczas ustawiania temperatury c.w.u. poprzez 60 °C jest konieczny
montaż termostatycznego zaworu mieszającego.
▶ Zwrócić uwagę użytkownikowi, aby odkręcał tylko wodę zmieszaną.
▶ Udzielić użytkownikowi informacji na temat zasady działania oraz
obsługi instalacji grzewczej i zasobnika, kładąc szczególny nacisk
na kwestie dotyczące bezpieczeństwa.
▶ Objaśnić sposób działania i kontroli zaworu bezpieczeństwa.
▶ Wszystkie załączone dokumenty należy przekazać użytkownikowi.
▶ Zalecenie dla użytkownika: zawrzeć umowę na przeglądy i
konserwację z uprawnioną firmą instalacyjną. Wykonywać
konserwacje zasobnika zgodnie z podaną częstotliwością
konserwacji ( tab. 23) i co roku dokonywać przeglądów.
Zwrócić użytkownikowi uwagę na następujące punkty:
▶ Ustawienie temperatury c.w.u.
– Podczas rozgrzewania z zaworu bezpieczeństwa może wypływać
woda.
– Przewód wyrzutowy zaworu bezpieczeństwa należy zawsze
pozostawiać otwarty.
– Przestrzegać częstotliwości konserwacji ( tab. 23).
– W przypadku niebezpieczeństwa zamarznięcia
i krótkotrwałej nieobecności użytkownika: pozostawić
działającą instalację ogrzewczą i ustawić najniższą temperaturę
c.w.u.
Logalux – 6721863611 (2023/02)
