Lastweiterleitung (Position zu Position)
Die Lastweiterleitung ermöglich es, die Auflagerkräfte aus einer fertig bearbeiteten Position in
eine andere Position als Einwirkung zu übernehmen.
Der Aufruf für eine Lastübernahme erfolgt bei der Bearbeitung der Einwirkungstabelle. Mit #
wird gekennzeichnet, dass eine Lastübernahme stattfinden soll. Wird nur # eingegeben, wird
eine Positionsliste im Auflager-Export aufgebaut, aus der die gewünschte Position ausgewählt
werden kann.
Möchte man direkt aus einer Position übernehmen, gibt man nach der # noch die Positionsbe-
zeichnung an (z.B. #150 - Übernahme aus Position 150).
Bei der gewünschten Position wählt man in dem Auflager-Explorer das Lager aus, das über-
nommen werden soll. Um diesen Schritt zu vereinfachen, könnte man mit einer zweiten #
hinter der Positionsbezeichnung die Auflagernummer eintragen. Dadurch steht man schon
beim Öffnen des Auflager-Explorers an der entsprechenden Auflagernummer (z.B. #150#2 -
Übernahme aus Position 150, Auflager 2).
Bei dem in dem Bild dargestellten Beispiel wird aus Position 1, Auflager 2 die Last übernom-
men. Bei älteren Programmen kann die Darstellung etwas anders aussehen.
42

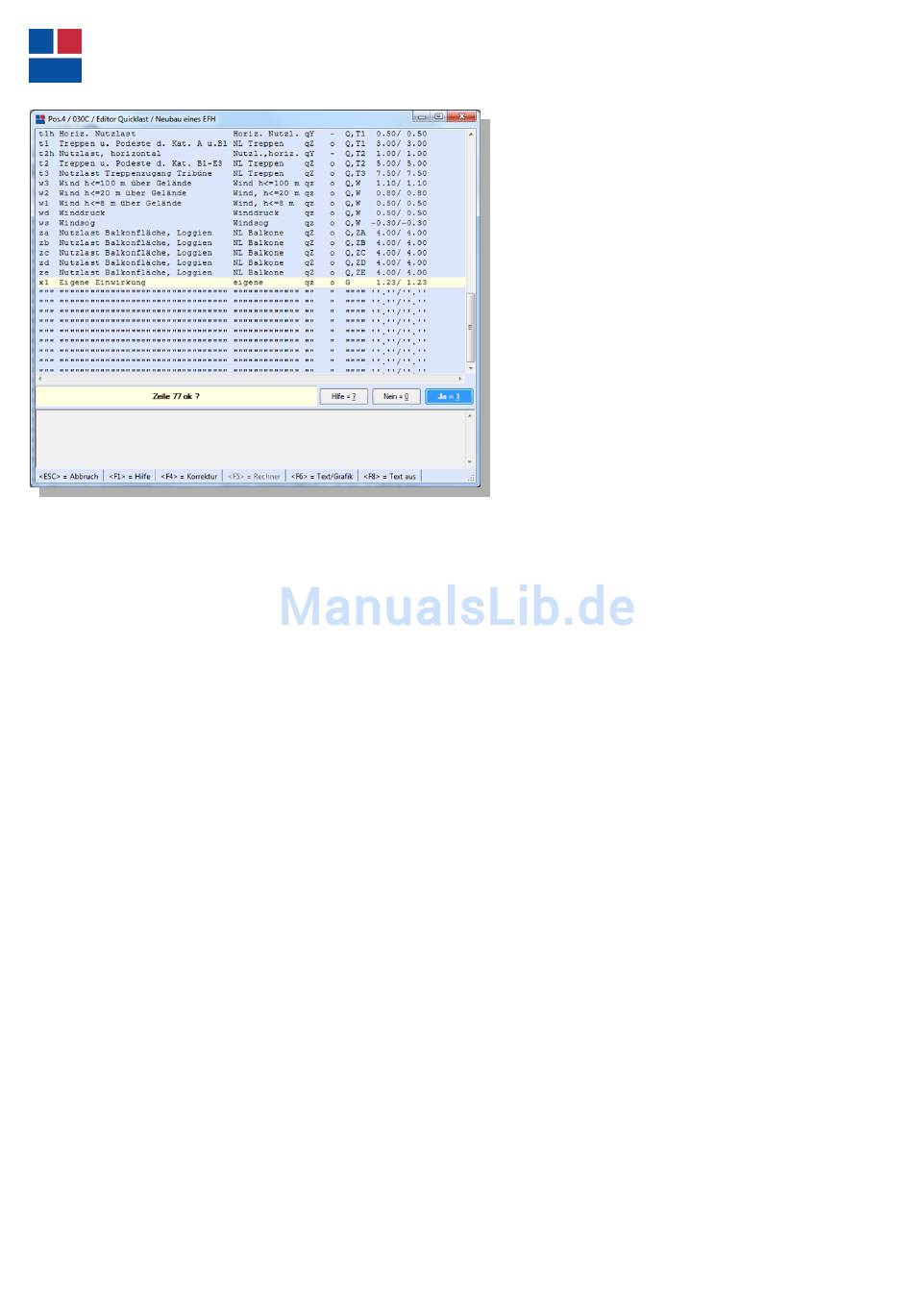

Um die Quicklast zu „aktivieren"
muss einmalig das Bauteil 30C posi-
tioniert und fertig bearbeitet werden.
Die Quicklasttabelle wird nach dem
Bearbeiten als Datei abgelegt. Mit
Hilfe des 30C kann die Quicklastta-
belle auch um eigene Einwirkungen
erweitert werden.
PBS Statik Navigator 2012
