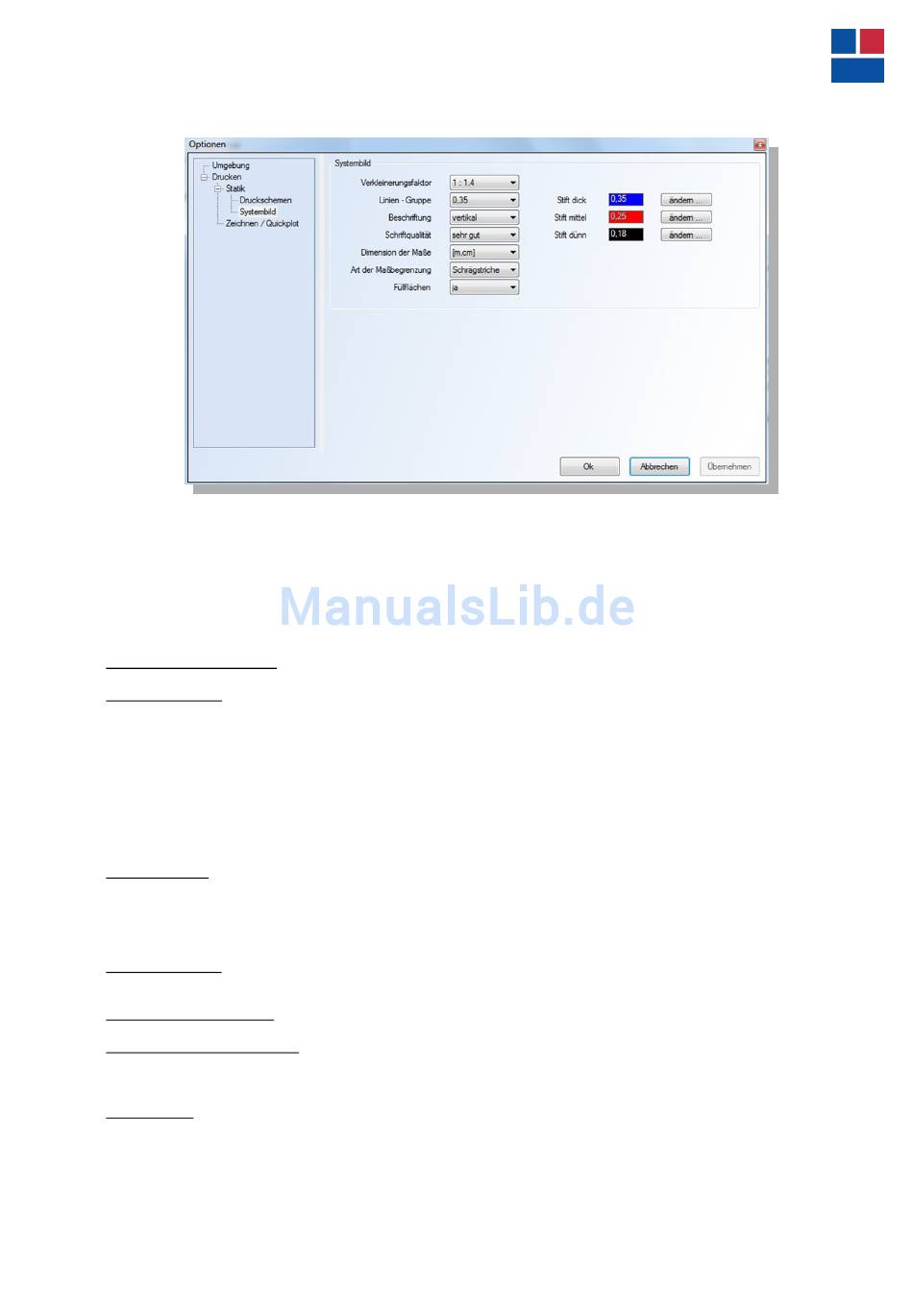

Die Einstellungen unter Systembild sind für die Darstellungen der System– und Detailbilder
der Statikbauteile.
Verkleinerungsfaktor
Linien-Gruppe
Beschriftung
Schriftqualität
Dimension der Maße
Art der Maßbegrenzung
Füllflächen
Einstellung für die Größe der Bilder. Wir empfehlen 1 : 1,5.
Für jedes Bild wird eine Liniengruppe verwendet, die sich aus
drei Stiften mit unterschiedlichen Dicken zusammensetzt. Für
jeden Stift kann in dem rechten Teil des Fensters eine eigene
Farbe eingestellt werden. Es gibt fünf verschiedene Schriftdi-
cken (0.5, 0.35, 0.25, 0.18, 0.13) und drei Liniengruppen. Die
Bezeichnung der Liniengruppe ist der dickste Stift (z.B. 0.35
wie im Bild oben). Die anderen Stifte haben die darauffolgen-
den Dicken in absteigender Reihenfolge (z.B. LG 0.5 besteht
aus den Stiften 0.5, 0.35 und 0.25).
Hier kann eingestellt werden, ob der Text der Beschriftung in-
nerhalb der Bilder vertikal oder kursiv sein soll. Möchten Sie
keine Beschriftung, können Sie sie mit „entfällt" auch deakti-
vieren.
Qualität der Schrift in den Bildern („sehr gut", „gut" oder
„einfach").
Einheiten, in denen die Maßlinien dargestellt werden.
Hier kann die Art der Darstellung der Enden der Maßlinien ein-
gestellt werden oder sie können auch komplett abgeschaltet
werden.
Die Darstellung von Flächen, z.B. bei Linienlasten und bei
Schnittkraftverläufen, kann mit einer Farbe gefüllt werden.
