PBS 2012 Benutzerhandbuch

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Benutzerhandbuch
PBS Statik Navigator 2012
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PBS 2012

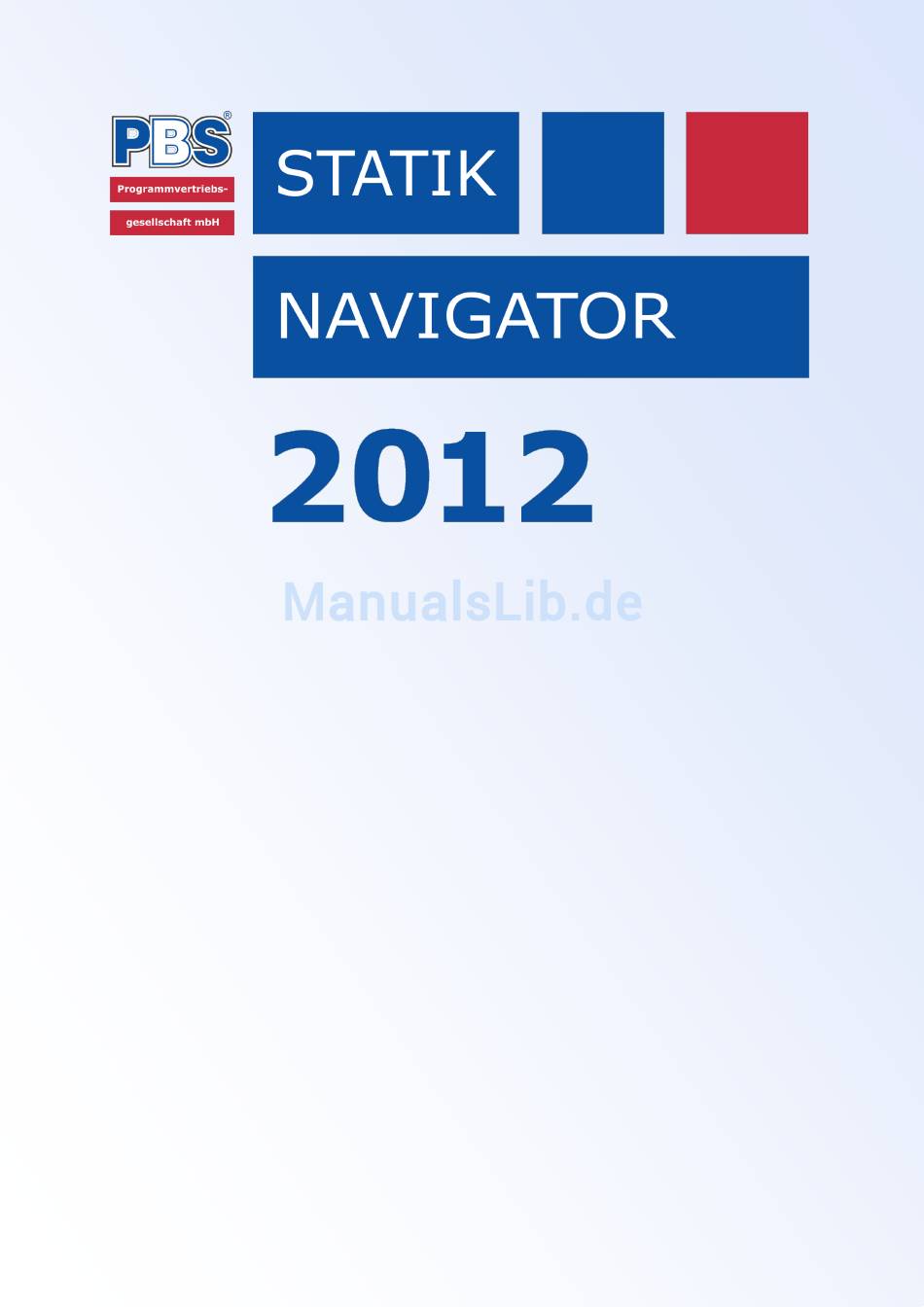

  • Seite 1 Benutzerhandbuch PBS Statik Navigator 2012...
  • Seite 2 Stand: 26.04.2012 PBS Statik Navigator 2012...

  • Seite 3: Inhaltsverzeichnis

    Erklärung des PBS Statik Navigators 2012 ............5 Funktionen der Menüleiste................7 Symbolleiste ....................22 Bearbeitungsteil ................... 23 Editor ......................27 Arbeiten mit dem PBS Statik Navigator 2012 ........... 33 Ausgabe...................... 44 Adressverwaltung ..................49 QuickPlot ....................50 PBS Statik Navigator 2012...

  • Seite 4: Einführung

    Navigator 2012 steht Ihnen eine leistungsstarke Software zum Berechnen statischer Probleme zur Verfügung. Dieses Handbuch erklärt die umfangreichen Funktionen des PBS Statik Navi- gator 2012 und die Handhabung dieser. Es führt Sie von der Installation bis zur Ausgabe der fertigen Statik.
  • Seite 5 Begriffe Position Die Position setzt sich aus Text, Systembildern und Detailbildern zu- sammen. Alle Einzelprogramme im PBS System (statische und nicht- statische) werden einer Positionsnummer zugeordnet. Wir bezeich- nen diese Einheit dann als Position. Format Das Format ist eine technische Untergliederung der Position. Es kann z.B.

  • Seite 6: Grunddaten- Und Ansichtsfenster

    (siehe Menüleiste - Bearbeiten). Grunddaten– und Ansichtsfenster Das Grunddaten– und Ansichtsfenster dient dazu, sich bearbeitete Positionen anzusehen und projektbezogene Grunddaten einzugeben. Ist ein Projekt ausgewählt, dann werden in dem Grund- daten– und Ansichtsfenster die Grunddaten angezeigt. PBS Statik Navigator 2012...

  • Seite 7: Funktionen Der Menüleiste

    Dies dient dazu, ein neues Projekt anzulegen. Es kann als komplett leeres, neues Projekt angelegt werden oder als eine Kopie von einem Projekt. Bei einer Kopie wird der Inhalt (Gruppen, Positionen, usw.) in das neue Projekt mit übernommen. PBS Statik Navigator 2012...
  • Seite 8 Unter Position kann noch zwischen Text, Systembild und Detailbild gewählt werden. Ist der Haken bei Position nicht gesetzt, wird nichts von der Position ausge- geben. Auch wenn bei Text, Systembild und Detailbild ein Haken gesetzt ist. PBS Statik Navigator 2012...
  • Seite 9 Folgen Sie für das Einrichten bitte dem Hinweis, der während der Bearbeitung in unserem CAD-Programm aufgeht. Zuletzt geöffnete Eine Auflistung von den zuletzt geöffneten Projekten. Beenden Schließen des PBS Statik Navigator 2012 PBS Statik Navigator 2012...
  • Seite 10 Stelle ein, die markiert ist. Gleiche Elemente werden über das markierte Element eingefügt. Ungleiche Elemente werden an das Ende eingefügt (z.B. eine Position wird vor eine Position eingefügt, aber an das Ende ei- ner Gruppe/Projekt). Löschen Das markierte Element wird gelöscht. Wenn bereits Daten enthalten sind, PBS Statik Navigator 2012...
  • Seite 11 Position angeboten. Über den Button „nächste freie Pos.“ erhalten Sie, von der Be- zeichnung in dem Feld „Pos.“ ausgehend, die nächste freie Position. Je nachdem ob das letzte Zeichen eine Zahl oder ein Buchstabe ist, wird die nächste Zahl oder nächste Buchstabe an- geboten. PBS Statik Navigator 2012...
  • Seite 12 Nachweis einfügen / entfernen… Für einige Programmbauteile ist es sinn- voll, diese einer bestehenden Position zuzuordnen. Dieser Nachweis, oder auch Nachläufer, erhält keine eigene Positions- bezeichnung. Er wird unter der markier- ten Position eingefügt und gemeinsam mit ihr ausgedruckt. PBS Statik Navigator 2012...
  • Seite 13 Die markierte Position wird im Editor geöffnet (siehe Position / Format initialisieren Positionen oder Formate werden in den Zustand wie nach dem Anlegen versetzt. Sie haben dann den Status „unbearbeitet“. Ihre ggf. eingegebenen Daten werden gelöscht! PBS Statik Navigator 2012...
  • Seite 14 Projekt-Navigator in der Projektansicht an die Stelle der Position. Eigenschaften… Das sind Informationen über den markierten Eintrag in der Projektansicht. Einzig bei den Eigenschaften für eine Position kann etwas verändert werden, nämlich der Status der Position. PBS Statik Navigator 2012...
  • Seite 15 Der hier eingestellte Pfad dient als Vorgabe für neue Projekte. Beim „Projekt öffnen“ öffnet sich dieses Verzeichnis. Standardadressdatei Aus der eingestellten Adressda- tei werden die Adressen über- nommen, die man im Projekt- Navigator oder den Programm- bauteilen aufrufen kann. PBS Statik Navigator 2012...
  • Seite 16 Steuerung mehrerer Benutzer Wenn diese Option angehakt ist, öffnet sich bei jedem Programmstart die Benutzeran- meldung. Diese Einstellung ist wichtig für Netzwerke, in denen mehrere Benutzer mit dem Statik Navigator 2012 arbeiten. Bei Ein- zelplatzinstallationen diese Einstellung standardmäßig deaktiviert, kann aber akti- viert werden.
  • Seite 17 „nicht druckbaren Bereich“. Sollte beim Ausdruck an einem Rand etwas fehlen, dann erhöhen Sie den Abstand bei dem ent- sprechenden Rand. Text - Einstellungen Die Einstellung für Zeilenabstand und Schriftdicke kann hier vorge- nommen werden. PBS Statik Navigator 2012...
  • Seite 18 Um die Einstellungen für ein Element anzupassen, markie- ren Sie es und stellen rechts von den Elementen die Schrift, Textfarbe und Hintergrundfarbe ein. Im unteren Bereich des Fensters sehen Sie jeweils ein Beispiel mit den Ihren Einstellungen. PBS Statik Navigator 2012...
  • Seite 19 Hier kann die Art der Darstellung der Enden der Maßlinien ein- gestellt werden oder sie können auch komplett abgeschaltet werden. Füllflächen Die Darstellung von Flächen, z.B. bei Linienlasten und bei Schnittkraftverläufen, kann mit einer Farbe gefüllt werden. PBS Statik Navigator 2012...
  • Seite 20 „Dateien“ angehakten Einträge über- tragen. Optional kann der PBS Systemstick mit aktualisiert werden. Dabei kann es sich entweder um einen grünen PBS-Combi-Hardlock oder einen handelsüblichen USB-Stick handeln. In beiden Fällen muss auf dem Stick ein Ord- ner „PBS-Kundensystemdaten“ existieren. PBS Statik Navigator 2012...
  • Seite 21 Datenformat konvertieren. Kontaktieren Sie bitte bei Bedarf unsere Hotline. Hilfe Hilfe anzeigen Damit wird das Handbuch für den Statik Navigator 2012 auf- PBS News Öffnet die PBS News. Darin sind aktuelle Entwicklungen und PBS im WWW besuchen Öffnet in Ihrem Browser unsere Homepage (www.pbs.de)

  • Seite 22: Symbolleiste

    Markierte Gruppe oder Position kopieren, bzw. für das Kopieren festlegen. Für Kopieren festgelegte Gruppe/Position an die markierte Stelle einfügen. Aufruf der Suchfunktion. Öffnet den Druckdialog. Öffnet den Vorschaudialog Hilfe. Aufruf der PBS Statik Navigator 2012 Programmbeschreibung. PBS Statik Navigator 2012...

  • Seite 23: Bearbeitungsteil

    Fenster. Sie starten die Bearbeitung am einfachsten mit einem Doppelklick auf die Position. Die Einstellung, welchen Fenster- modus sie verwenden wollen, finden Sie unter Extras - Optio- nen - Umgebung. Diese Option heißt „Bearbeitungsfenster integ- riert“. PBS Statik Navigator 2012...
  • Seite 24 Ausgefüllte Bereiche in der Maske (z.B. die Systemeingaben) werden mit einer Kontroll- abfrage über Ihre Korrektheit abgefragt. Der Bereich der Kontrollabfrage liegt oberhalb des Infofensters. Der Bereich in der Maske, den die Kontrollabfrage abfragt, ist farblich markiert. Bereich für Kontrollabfragen PBS Statik Navigator 2012...
  • Seite 25 Programmblock der bearbeitet wurde. Über die Funktionstaste F4 kommen Sie wäh- rend der Bearbeitung in das Korrekturmenü. Wählen Sie den Programmblock aus, den Sie korrigieren möchten, die Maske im Bearbeitungs- fenster „springt“ an diesen Programmblock. PBS Statik Navigator 2012...

  • Seite 26: Text/Grafik Einfügen

    [Enter] = Text Ein Textfenster geht auf und Sie können den einzufügenden Text eintragen. [g] = Grafik Der Grafik-Auswahl-Dialog geht auf (siehe Editieren) [s] = Seitenwechsel Ein Marke für einen Seitenwechsel bei der Ausgabe wird gesetzt. PBS Statik Navigator 2012...

  • Seite 27: Editor

    Zeilen. Für jede Zeile existieren Layout-Steuerzeichen, über die geregelt wird, wie die Zeilen ausgegeben werden. Diese Steuerzeichen können eingesehen werden, wenn auf <<<Layout geklickt wird oder wenn Sie mit der Pfeiltaste  ganz nach links gehen. PBS Statik Navigator 2012...
  • Seite 28 Layout-Steuerzeichen PBS Statik Navigator 2012...
  • Seite 29 * Es gibt zwei Möglichkeiten, Blockzeilen zu definieren: durch die Eingabe eines kleingeschrie- benen b oder eines großgeschriebenen B. Dies dient dem Zweck, zwei verschiedene Blöcke direkt hintereinander anlegen zu können. Gäbe es nur eine Eingabemöglichkeit, würden die PBS Statik Navigator 2012...
  • Seite 30 Text aus Position importieren <Strg + K> <Strg + B> Formular komplett kopieren <Strg + S> Ausdrucksart (Blattkopf) ändern <ESC> Beenden mit Speichern Beenden ohne zu Speichern <Tab> <Shift + Tab> Markierten Text 2 Zeichen ein-/ausrücken PBS Statik Navigator 2012...

  • Seite 31: Grafik Einfügen

    Über die Punkte Systembild und Detailbild können Grafiken von dem Bauteil das gerade editiert wird eingefügt werden. PBS-CAD-Bild beinhaltet alle Grafiken, die über das CAD für die unterschiedlichen Bauteile erstellt wurden. Mit Eigen-CAD-Bild können CAD-Grafiken eingefügt werden, die von Anwendern im PBS CAD für die unterschiedlichen Bauteile erstellt wurden.

  • Seite 32: Ändern Von Steuerzeichen

    Maustaste ein Kontextmenü. Je nach Spalte finden Sie die vorher beschriebenen Spalten- eingaben. Wählen Sie die gewünschte Formatierung aus und klicken auf Ok. Um die Layout-Steuerung zu verlassen, navigieren Sie den Cursor wieder in das Texteditor- Fenster. Die Layout-Steuerzeichen-Spalten schließen sich wieder. PBS Statik Navigator 2012...

  • Seite 33: Arbeiten Mit Dem Pbs Statik Navigator 2012

    Arbeiten mit dem PBS Statik Navigator 2012 Neues Projekt erstellen Ein neues Projekt legen Sie über das Tool- baricon und den Punkt „Neues Projekt“ an. Alternativ wählen Sie aus der Menüleiste „Datei -> Neues Projekt“ oder klicken mit der rechten Maustaste in das Projektfenster und wählen im Kontextmenü...

  • Seite 34: Projekt Schließen

    Über den Punkt „Blattkopf“ kann man den Standardblattkopf für das aktuelle Projekt auswäh- len. Sie können Adressdaten aus einer separaten Adressdatei übernehmen, die Sie mit der PBS- Adressverwaltung anlegen können. Der Aufruf der PBS-Adressverwaltung kann über die Me- nüleiste „Extras - Adressverwaltung“ erfolgen.

  • Seite 35: Neue Gruppe Erstellen

    Editiert Die Position ist fertig bearbeitet, wurde aber nachträglich geändert. Position Dies ist ein Symbol für STATIK-Positionen Außer dem STATIK-Symbol gibt es noch weitere Symbole, die eine bestimmte Position anzei- gen (z.B. für PLOT– oder CAD-Positionen). PBS Statik Navigator 2012...

  • Seite 36: Neue Position Erstellen

    „Liste ein“ eine Liste zu öffnen. Die neuen Positionen werden dort der Reihe nach eingetra- gen. Nach der Bestätigung mit „Ok“ werden die entsprechenden Posi- tionen erstellt. Im Beispiel rechts wurde mit Hilfe der „Liste ein“ Funktion zwei STATIK-Positionen erstellt. PBS Statik Navigator 2012...

  • Seite 37: Position Verschieben / Kopieren

    Positionsbezeichnung. Position löschen Sie löschen eine Position, indem Sie im Projektfenster markiert wird und Sie das Toolbaricon drücken. Alternativ klicken Sie die zu löschende Position mit der rechten Maustaste an und wählen „Löschen“ aus dem Kontextmenü. PBS Statik Navigator 2012...

  • Seite 38: Mehrere Positionen Kopieren

    Maustaste Kopieren aus. Anschlie- ßend markieren Sie den Ort an dem die Positionen eingefügt werden sollen. Bei einer Gruppe oder ei- nem Projekt wird es an das Ende dieser eingefügt, bei einer Position wird es vor der Position eingefügt. PBS Statik Navigator 2012...
  • Seite 39 Bearbeitung wird abgebrochen F1 – Hilfe: Öffnen der Hilfedatei (Adobe Reader) F4 – Korrektur: Aufruf eines Korrekturmenüs F5 – Rechner: Aufruf des Taschenrechners F6 – Text/Grafik: Eigene Texte/Grafiken einfügen F8 – Text an/aus: Eingefügten Text sichtbar/unsichtbar machen PBS Statik Navigator 2012...
  • Seite 40 Last direkt eingefügt (z. B. Die Auflagerkraft 1 aus Position OG4.1 wird ü b e r E i n g a b e v o n „#OG4.1#1“ übernom- men). Die Darstellung in den einzelnen Programmen kann unterschiedlich sein! PBS Statik Navigator 2012...
  • Seite 41 Quicklast (30C) Quicklast ist eine Eingabehilfe für die Lasteingaben in den Programmen des PBS Statik Navi- gators 2012. Mit Quicklast können bis zu 200 Lastarten, bzw. Lastbezeichnungen vom Anwen- der definiert und in einer Datei gespeichert werden. Diese Lasten können bei der Lasteingabe in den einzelnen Statikprogrammen mittels Kurzwahl direkt aufgerufen oder über die Quick-...

  • Seite 42: Lastweiterleitung (Position Zu Position)

    Öffnen des Auflager-Explorers an der entsprechenden Auflagernummer (z.B. #150#2 - Übernahme aus Position 150, Auflager 2). Bei dem in dem Bild dargestellten Beispiel wird aus Position 1, Auflager 2 die Last übernom- men. Bei älteren Programmen kann die Darstellung etwas anders aussehen. PBS Statik Navigator 2012...
  • Seite 43 Rechteck „verschmiert“. Die treppenförmige Lastübernahme übernimmt die Auflagerkräfte so, wie sie bei dem Linienlager abge- speichert wurden, ohne sie zu ver- ändern. Bei Übernahme aus einer Dachposition muss der Dachbereich eingestellt werden, aus dem Übernommen werden soll. PBS Statik Navigator 2012...

  • Seite 44: Positive Richtung Der Auflagerdaten

    Aufruf der Auflagerdaten im 50I - lokales Koordinatensystem: Fx = 0,85 kN, Fy = 0,48 kN, Fz = 313 kN, Mx = -0,2 kN Die lokalen Koordinatensysteme können sich unter- scheiden. Rechts z.B. die Stahlbetonstütze 42K und das Fun- dament 50I PBS Statik Navigator 2012...

  • Seite 45: Position Initialisieren

    Ausgabe von CAD-, FEPS– , FESS-Positionen und Quickplots Drucken: Ausgabe der Statiken Drucken Kurzstatik: Ausgabe der Kurzstatiken Schema: Wahl des Druckschemas Blattkopf: Wahl des Blattkopfs Seitennummer: Eingabe der Startseitennummer Druck ab Seite: Eingabe der ersten Seite PBS Statik Navigator 2012...

  • Seite 46: Exportieren

    Export-Dialoge über Datei -> Export -> Zeichnungen – DXF (*.DXF) bzw. Zeichnungen – HPGL2 (*.PLT) geöffnet und bearbeitet. DWG-Export Mit Hilfe eines „Command line converters“ können aus einer PBS Zeichnung DWG-Dateien er- stellt werden. Folgen Sie zur Einrichtung des Konverters den Anweisungen, die beim Aufruf der Funktion angezeigt werden.

  • Seite 47: Programmoptionen

    Um eine neue Vorgabe einzutragen, klicken Sie mit der rechten Maustaste auf Exposition oder Wind/Schnee, je nachdem was für eine Vorgabe erstellt werden soll, und wählen „Hinzufügen“ aus. Vorgabendialog für die Expositi- onsklassen Vorgabendialog für die Wind– und Schnee- einwirkungen PBS Statik Navigator 2012...
  • Seite 48 An den entsprechenden Stellen in der Positionsbe- arbeitung können diese Vorgaben aufgerufen wer- den. Der Name von den Vorgaben (in den Bildern „Neu1“) steht als Profil unten links im Dialog zur Auswahl. PBS Statik Navigator 2012...

  • Seite 49: Adressverwaltung

    In den Programmen wird auf die Übernahmefunktionen im Einzel- nen eingegangen. Die Standardadressdatei, auf die der PBS Statik Navigator 2012 zugreifen soll, wird unter Extras-Optionen, Punkt Umgebung, eingestellt. Der Start der Adressverwaltung erfolgt über Extras in der Menü- leiste.

  • Seite 50: Quickplot

    Hierbei ist zu beachten, dass das CAD-System über eine Import-/Export-Schnittstelle verfügen muss. Eine weiter Möglichkeit gibt es für Nutzer des PBS CAD-Systems. Mit dem PBS CAD können zur Erzeugung von Bewehrungszeichnungen automatisch QuickPlot-Zeichnungen übernom- men werden. Nach der Übernahme können die Zeichnungen komfortabel und schnell geändert und erweitert werden.
  • Seite 51 MICROSOFT, WINDOWS XP, WINDOWS VISTA, WINDOWS 7, .NET geschützte Warenzeichen von Microsoft Corporation NIAKWA, NPL, VISUAL NPL geschützte Warenzeichen von NIAKWA, Inc. DXF ein geschütztes Warenzeichen von AUTODESK, Inc. ACROBAT ein geschütztes Warenzeichen von Adobe, Inc. SafeNet, HASP geschützte Warenzeichen von SafeNet. Stand: 26.04.2012 PBS Statik Navigator 2012...
