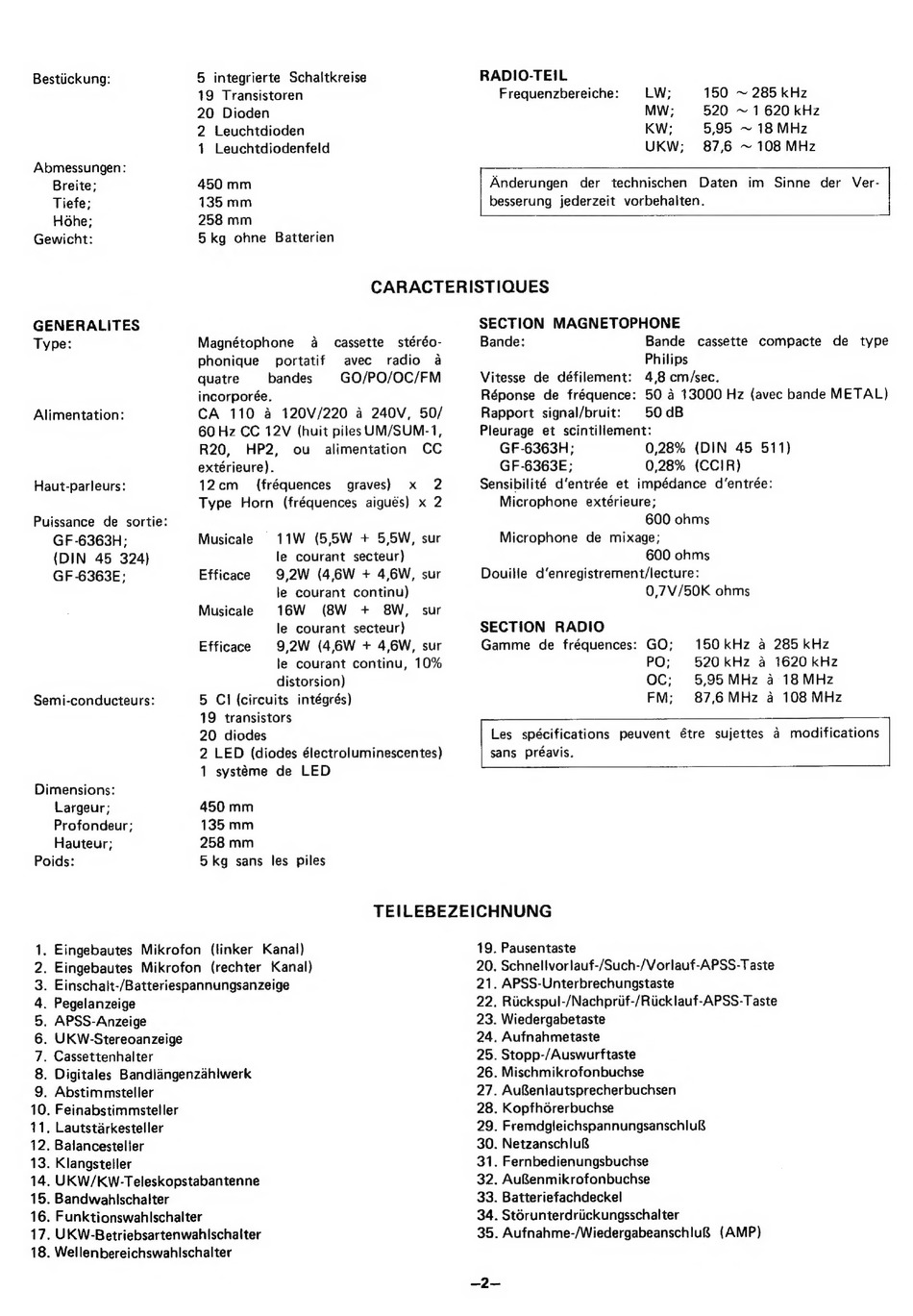

Bestiickung:
5 integrierte Schaltkreise
19 Transistoren
20 Dioden
2 Leuchtdioden
1 Leuchtdiodenfeld
Abmessungen:
Breite;
450 mm
Tiefe;
135 mm
Hohe;
258 mm
Gewicht:
5 kg ohne
Batterien
RADIO-TEIL
Frequenzbereiche:
LW;
150 ~ 285 kHz
MW;
520 ~ 1620 kHz
KW;
5,95 ~ 18 MHz
UKW;
87,6 ~ 108 MHz
Anderungen
der
technischen
Daten
im Sinne
der Ver-
besserung jederzeit vorbehalten.
CARACTERISTIQUES
GENERALITES
Type:
Magnétophone
a
cassette
stéréo-
phonique
portatif
avec
radio
a
quatre
bandes
GO/PO/OC/FM
incorporée.
CA
110
a 120V/220
4 240V,
50/
60 Hz CC 12V (huit piles UM/SUM-1,
R20,
HP2,
ou
alimentation
CC
extérieure).
12cm
(fréquences
graves)
x
2
Type
Horn
(fréquences
aigués) x 2
Alimentation:
Haut-parleurs:
Puissance
de sortie:
GF-6363H;
Musicale
11W
(5,5W + 5,5W, sur
(DIN
45 324)
le courant
secteur)
GF-6363E;
Efficace
9,2W (4,6W + 4,6W, sur
le courant
continu)
Musicale
16W
(8W
+
8W,
sur
le courant
secteur)
Efficace
9,2W (4,6W + 4,6W, sur
le courant continu, 10%
distorsion)
5 Cl (circuits intégrés)
19 transistors
20 diodes
2 LED
(diodes électroluminescentes)
1 systéme
de LED
Semi-conducteurs:
SECTION
MAGNETOPHONE
Bande:
Bande
cassette
compacte
de
type
Philips
Vitesse de défilement:
4,8 cm/sec.
Réponse de fréquence:
50 a 13000 Hz (avec bande METAL)
Rapport
signal/bruit:
50dB
Pleurage
et scintillement:
GF-6363H;
0,28%
(DIN 45 511)
GF-6363E;
0,28%
(CCIR)
Sensibilité d'entrée et impédance d'entrée:
Microphone
extérieure;
600 ohms
Microphone
de mixage;
600 ohms
Douille d'enregistrement/lecture:
0,7V/50K ohms
SECTION
RADIO
Gamme
de fréquences:
GO;
150kHz
a 285 kHz
PO;
520kHz
a 1620 kHz
OC;
5,95MHz
4 18MHz
FM;
87,6MHz
a 108 MHz
Les spécifications
peuvent
étre
sujettes
a modifications
sans préavis.
TEILEBEZEICHNUNG
Dimensions:
Largeur;
450 mm
Profondeur;
135 mm
Hauteur;
258 mm
Poids:
5 kg sans
les piles
1. Eingebautes
Mikrofon
(linker Kanal)
2. Eingebautes
Mikrofon
(rechter Kanal)
3. Einschalt-/Batteriespannungsanzeige
4. Pegelanzeige
5. APSS-Anzeige
6. UKW-Stereoanzeige
7. Cassettenhalter
8. Digitales Bandliangenzahlwerk
9. Abstimmsteller
10. Feinabstimmsteller
11, Lautstarkesteller
12. Balancestelier
13. Klangsteller
14, UKW/KW-Teleskopstabantenne
15. Bandwahischalter
16. Funktionswahlschalter
17, UKW-Betriebsartenwahlschalter
18. Wellenbereichswahlschalter
19. Pausentaste
20. Schnellvorlauf-/Such-/Vorlauf-APSS-Taste
21. APSS-Unterbrechungstaste
22. Riickspul-/Nachpriif-/Riicklauf-APSS-Taste
23. Wiedergabetaste
24. Aufnahmetaste
25. Stopp-/Auswurftaste
26. Mischmikrofonbuchse
27. Au&eniautsprecherbuchsen
28. Kopfhorerbuchse
29. FremdgleichspannungsanschluB&
30. Netzanschlu&
31. Fernbedienungsbuchse
32. AuRenmikrofonbuchse
33. Batteriefachdeckel
34. Stérunterdriickungsschalter
35. Aufnahme-/Wiedergabeanschlu&
(AMP)
-—2—
