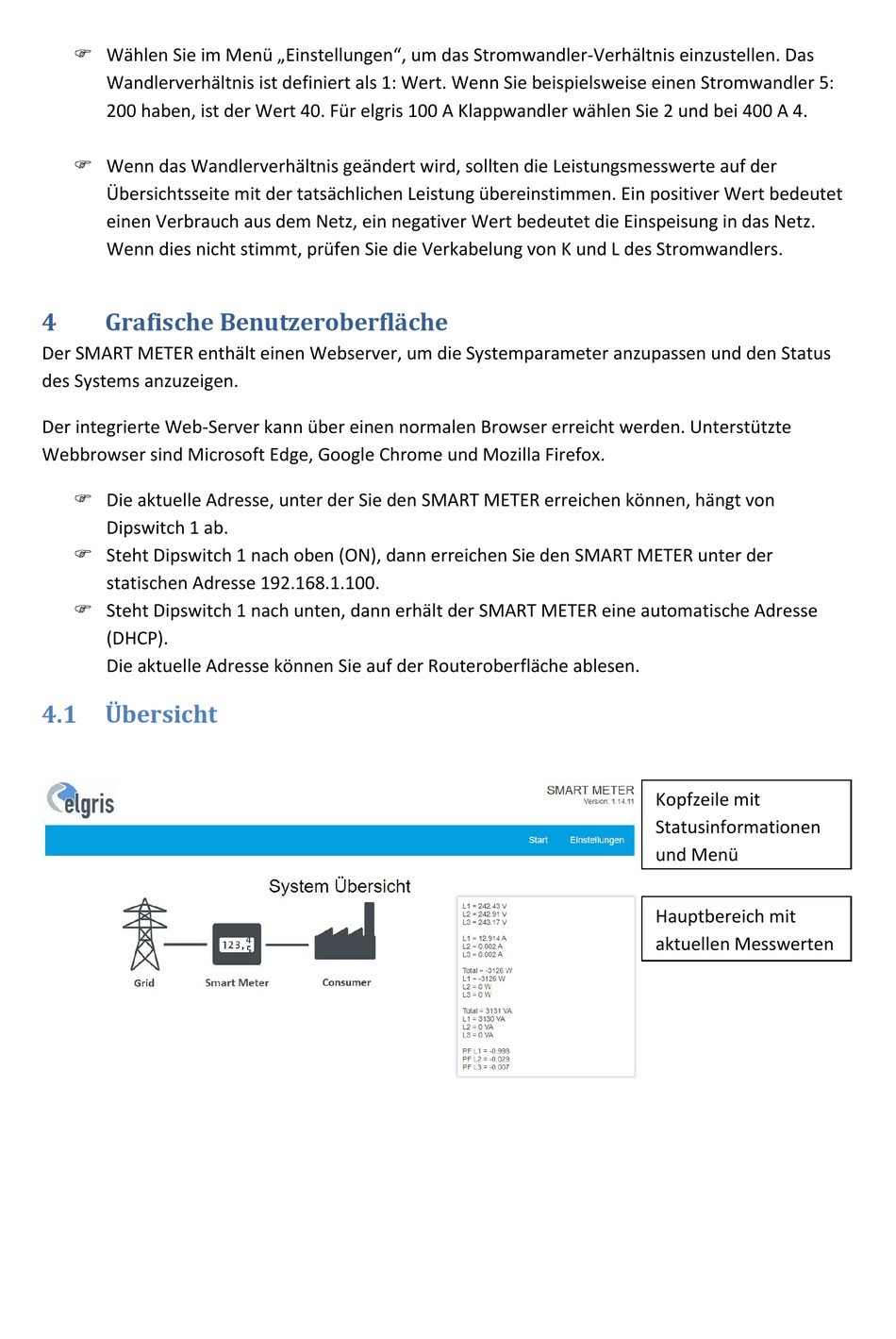

Wählen Sie im Menü „Einstellungen", um das Stromwandler-Verhältnis einzustellen. Das
Wandlerverhältnis ist definiert als 1: Wert. Wenn Sie beispielsweise einen Stromwandler 5:
200 haben, ist der Wert 40. Für elgris 100 A Klappwandler wählen Sie 2 und bei 400 A 4.
Wenn das Wandlerverhältnis geändert wird, sollten die Leistungsmesswerte auf der
Übersichtsseite mit der tatsächlichen Leistung übereinstimmen. Ein positiver Wert bedeutet
einen Verbrauch aus dem Netz, ein negativer Wert bedeutet die Einspeisung in das Netz.
Wenn dies nicht stimmt, prüfen Sie die Verkabelung von K und L des Stromwandlers.
4
Grafische Benutzeroberfläche
Der SMART METER enthält einen Webserver, um die Systemparameter anzupassen und den Status
des Systems anzuzeigen.
Der integrierte Web-Server kann über einen normalen Browser erreicht werden. Unterstützte
Webbrowser sind Microsoft Edge, Google Chrome und Mozilla Firefox.
Die aktuelle Adresse, unter der Sie den SMART METER erreichen können, hängt von
Dipswitch 1 ab.
Steht Dipswitch 1 nach oben (ON), dann erreichen Sie den SMART METER unter der
statischen Adresse 192.168.1.100.
Steht Dipswitch 1 nach unten, dann erhält der SMART METER eine automatische Adresse
(DHCP).
Die aktuelle Adresse können Sie auf der Routeroberfläche ablesen.
4.1
Übersicht
Kopfzeile mit
Statusinformationen
und Menü
Hauptbereich mit
aktuellen Messwerten
