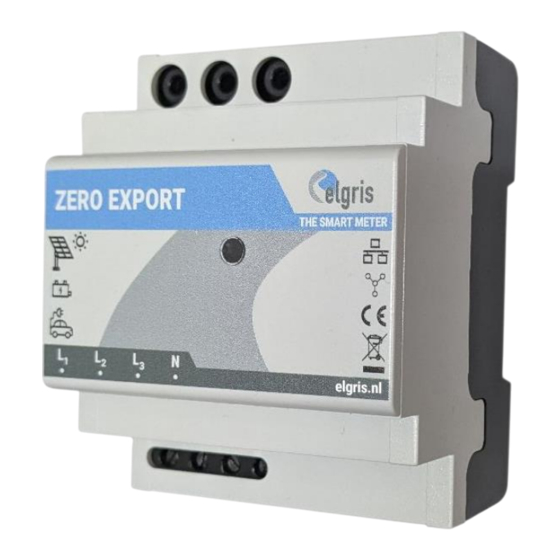

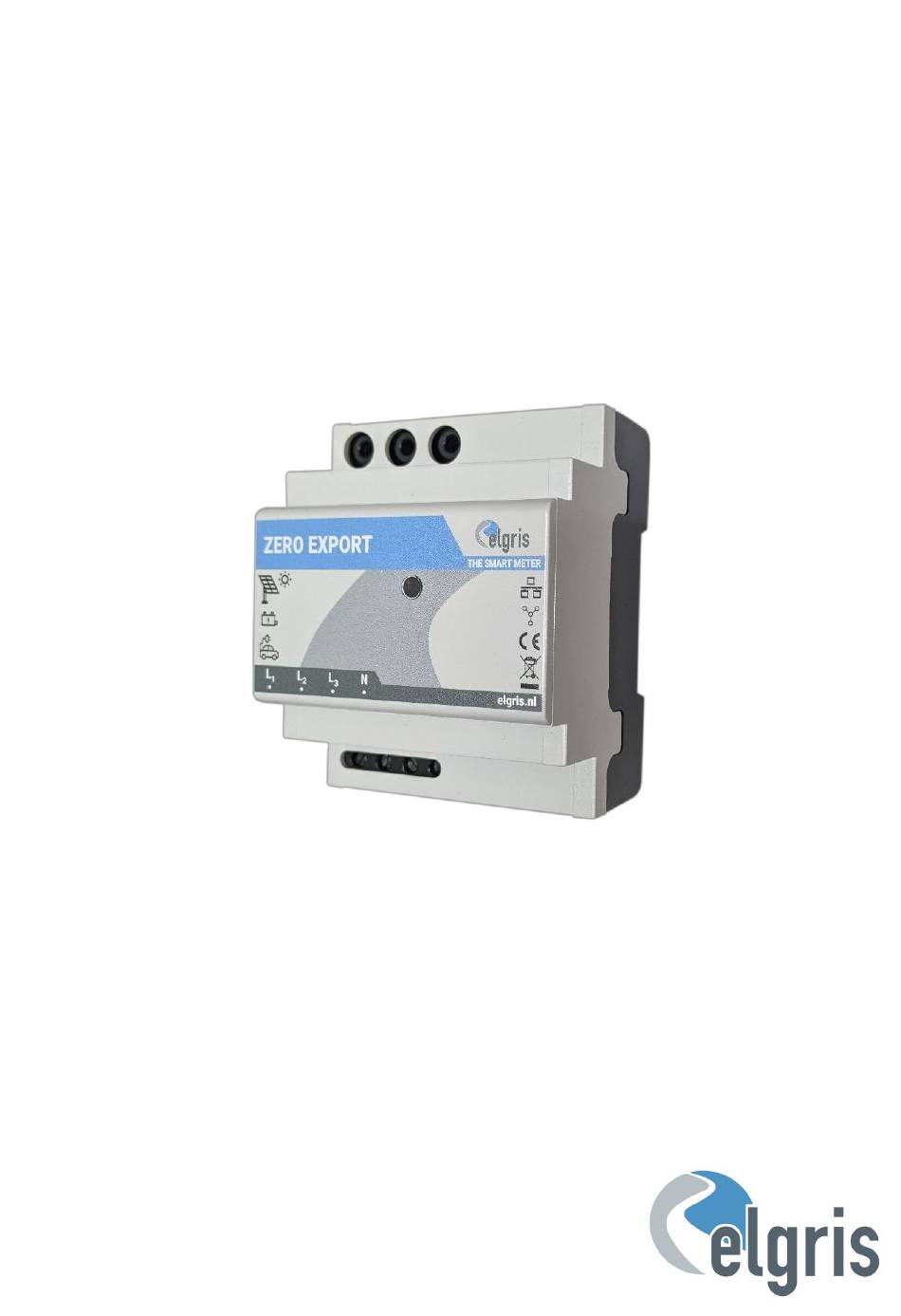

- Seite 1 ZERO EXPORT Smart Energie Meter, Datalogger sowie Einspeisesteuerung für Solarwechselrichter Bedienungsanleitung Version 2.0 elgris GmbH Langerweher Str. 10 D-52459 Inden Germany www.elgrispower.com info@elgrispower.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ____________________________________________________________ 3 Installation ____________________________________________________________ 4 Sicherheits-Anweisungen _____________________________________________________ 4 Anschluss-Diagramm LAN _____________________________________________________ 4 Pinbelegung LAN ____________________________________________________________ 4 IP-Adresse __________________________________________________________________ 5 Stromwandler _______________________________________________________________ 5 2.5.1 Abmessungen 100 A Stromwandler _________________________________________________ 5 2.5.2 Abmessungen 400 A Stromwandler _________________________________________________ 5 RS 485 Pinbelegung __________________________________________________________ 6 Inbetriebnahme ________________________________________________________ 7 Erste Inbetriebnahme ________________________________________________________ 7 Grafische Benutzeroberfläche _____________________________________________ 8... -
Seite 3: Einführung
Industrielle PUR-Schutzbeschichtung für besonders raue Umgebungen (optional) IP-20 Schutzklasse. INSTALLATION NUR DURCH PERSONEN MIT EINSCHLÄGIGEN ELEKTROTECHNISCHEN KENNTNISSEN UND ERFAHRUNGEN Wenn Ihnen etwas unklar geblieben ist oder Sie weitere Fragen haben, kontaktieren Sie uns gerne: E-Mail support@elgris.de Telefon +49 (0) 2423 9086501... -
Seite 4: Installation
100 Vac 240 Vac Neutraler Spannungs-Eingang 0 Vac Stromwandler L1 elgris 100 A / 400 A sensor only Stromwandler L2 elgris 100 A / 400 A sensor only Stromwandler L3 elgris 100 A / 400 A sensor only IP Adressen-Auswahl... -
Seite 5: Ip-Adresse
Stromwandler werden zwingend für den ZERO benötigt, eine direkte Messung ist nicht möglich! Abhängig von Ihrer ZERO-Version können elgris Klappwandler mit 100 A oder 400 A verwendet werden, welche über ein integriertes Kabel von zirka 1 Meter Länge sowie 3,5 mm-Stecker verfügen. -
Seite 6: Rs 485 Pinbelegung
RS 485 Pinbelegung Belegung Nicht angeschlossen RS-232 TX RS-232 RX RS-485 B (D-) RS-485 A (D+) RS-485 B (D-) Port 2 * RS-485 A (D+) Port2 * * Auf Anfrage LED Status Die LED auf dem SMART METER informiert den Benutzer über den internen Status. LED Signal Bedeutung Behebung... -
Seite 7: Inbetriebnahme
Wandlerverhältnis ist definiert als 1: Wert. Wenn Sie beispielsweise einen Stromwandler 5: 200 haben, ist der Wert „Custom 40“. Für elgris 100 A Klappwandler wählen Sie 100 A und bei 400 A die 400 A Variante. Wenn das Wandlerverhältnis geändert wird, sollten die Leistungsmesswerte auf der Übersichtsseite mit der tatsächlichen Leistung übereinstimmen. -
Seite 8: Grafische Benutzeroberfläche
Grafische Benutzeroberfläche Der ZERO enthält einen Webserver, um die Systemparameter anzupassen und den Status des Systems anzuzeigen. Der integrierte Web-Server kann über einen normalen Browser erreicht werden. Unterstützte Webbrowser sind Microsoft Edge, Google Chrome und Mozilla Firefox. Die aktuelle Adresse, unter der Sie den SMART METER erreichen können, hängt von Dipswitch 1 ab. -
Seite 9: System Einstellungen - Settings
System Einstellungen – Settings Die Systemeinstellung ist durch ein Passwort geschützt. Das Werkspasswort lautet „12345678“. Es kann unter Passwort geändert werden. Bitte beachten Sie die Hinweise. Bitte beachten Sie, dass es keine Möglichkeit gibt, das Passwort zurückzusetzen, sollte es verloren gegangen sein. -
Seite 10: Meter
4.2.3 Meter Unter Meter können die Modbus RTU Parameter, Modbus TCP, CT Ratio sowie der Leistungssollwert und die Reglerparameter eingestellt werden. Es empfielt sich, den ZERO neu zu starten, nachdem alle Einstellungen vorgenommen wurden. -
Seite 11: Inverter
4.2.4 Inverter Unter Inverter kann ein Wechselrichter dem System hinzugefügt werden. Zum Anlegen einen Wechselrichters drücken Sie bitte auf das Plus-Symbol rechts unten: Es öffnet sich ein neues Fenster: Selektieren Sie die Marke des Wechselrichters und die Verbindung. Bitte beachten Sie, dass nicht alle Kombinationen für alle Marken voreingestellt sind. -
Seite 12: Wallbox
4.2.5 Wallbox Unter Wallbox kann eine Wallbox dem System hinzugefügt werden. Zum Anlegen einer Wallbox drücken Sie bitte auf das Plus-Symbol rechts unten: Es öffnet sich ein neues Fenster: Wählen Sie die Marke der Wallbox und die Verbindung. Bitte beachten Sie, dass nicht alle Kombinationen für alle Marken voreingestellt sind. -
Seite 13: Load Control
4.2.6 Load Control Unter Load control können bis zu 4 Smart Plugs angesteuert werden. Alle Plugs, die kompatibel mit dem Shelly Plug S sind, können benutzt werden. Für die Integration geben Sie bitte zuerst die IP-Adresse sowie einen Namen des Plugs ein. Bestätigen Sie die Eingaben mit „Update“... -
Seite 14: Password
4.2.7 Password Auf der „Password“ Seite kann das werksseitig vergebene Passwort geändert werden. Bitte beachten Sie, dass es keine Möglichkeit gibt, das Passwort wieder zurückzusetzen, falls es verloren gegangen ist. -
Seite 15: Technische Spezifikationen
Technische Spezifikationen WiFi oder LAN Versions abhängig Wert Prozessor 32 Bits Prozessor Schnittstelle LAN 10 / 100 Mbit MDIX Schnittstelle RS-485 1200 – 115200 Baud Bemessungsspannung 230 / 400 Betriebsspannung 100 – 240 Frequenzbereich 50 / 60 Eigenverbrauch insgesamt < 1 Strom 50 / 100 / 1000 / 5000 (Wandler) Anlaufstrom...
