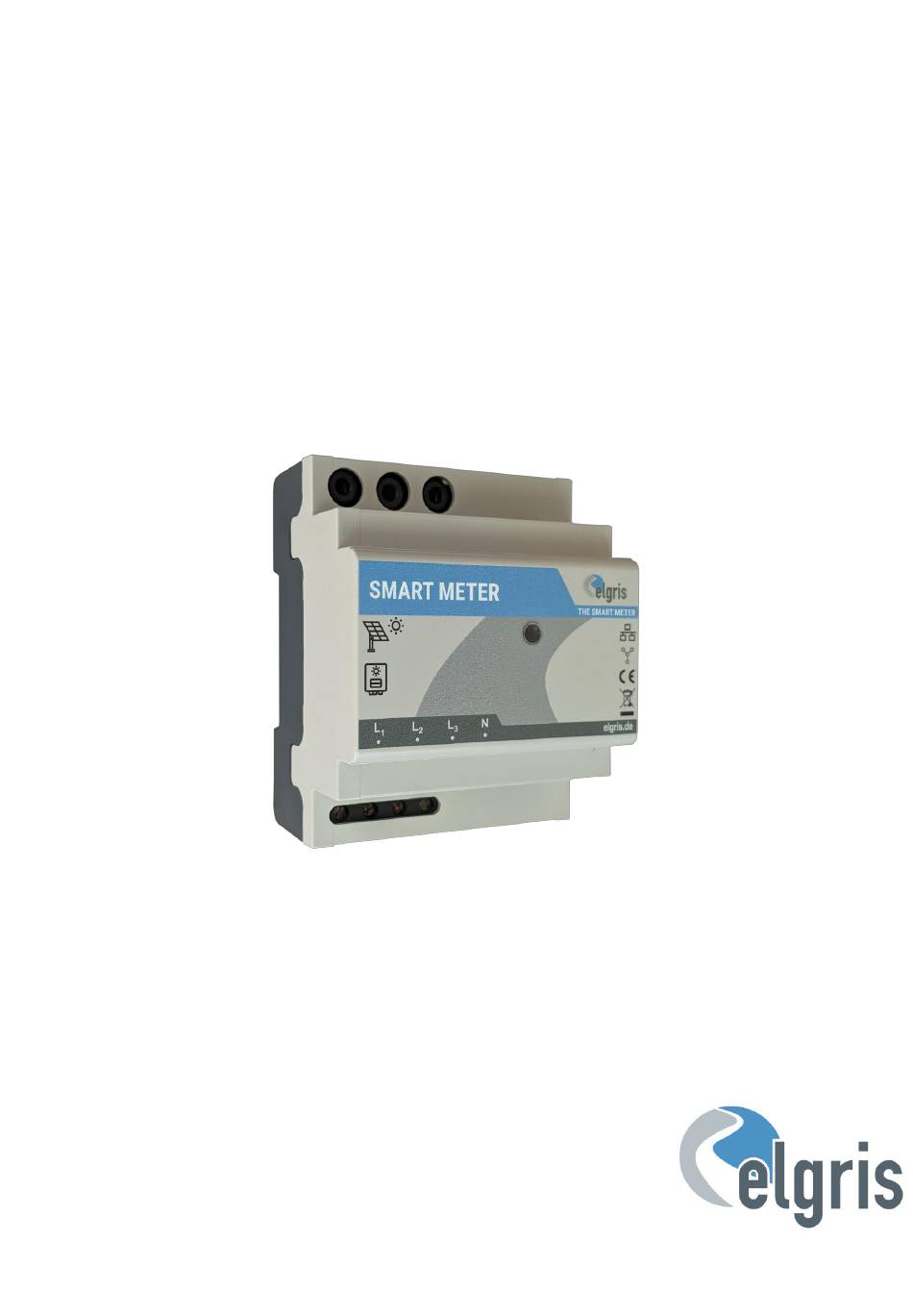

- Seite 1 SMART METER LAN Smart Energie Meter, kompatibel mit SMA, Fronius, Solar Edge, Solis, DEYE, Huawei, SDM-630, Victron TCP (EM-24 TCP), Victron RS-485 (EM-24 RTU) etc. Bedienungsanleitung Version 2.2 elgris GmbH Langerweher Str. 10 D-52459 Inden Germany www.elgris.de anfrage@elgris.de...
-
Seite 2: Inhaltsverzeichnis
Grafische Benutzeroberfläche ______________________________________________ 7 Übersicht ________________________________________________________________ 7 System Einstellungen ______________________________________________________ 8 SMA EMETER kompatibler Modus __________________________________________ 8 elgris Anbindung mit SMA Home Manager _____________________________________ 9 Solar Edge Kompatibilität _________________________________________________ 9 elgris Konfiguration ______________________________________________________ 10 Solar Edge Konfiguration __________________________________________________ 10 6.2.1 Abschlusswiderstand _____________________________________________________________ 11 Fronius Kompatibilität___________________________________________________ 11... -
Seite 3: Einführung
Einführung Sehr geehrter Kunde, vielen Dank für den Kauf dieses Produktes. Mit dem SMART METER ermitteln Sie Ihre Verbrauchs- sowie Einspeisewerte in Echtzeit und können auf diese Werte jederzeit und überall auf unserer Website zugreifen. Der SMART METER besitzt folgende Eigenschaften: ... -
Seite 4: Installation
100 Vac 240 Vac Neutraler Spannungs-Eingang 0 Vac Stromwandler L1 elgris 100 A / 400 A sensor only Stromwandler L2 elgris 100 A / 400 A sensor only Stromwandler L3 elgris 100 A / 400 A sensor only IP Adressen-Auswahl... -
Seite 5: Ip-Adresse
ON beim Einschalten) betrieben werden. Sollten Sie nicht mit IP-Adressen vertraut sein, dann stellen Sie Dipswitch 1 auf OFF und schalten den SMART METER ein (Spannung zwischen L1 und N anlegen). Über Ihren Router können Sie jetzt die aktuelle IP-Adresse abfragen. -
Seite 6: Rs 485 Pin-Belegung Lan
Richten Sie sich bitte nach den folgenden Anweisungen, wenn Sie den SMART METER zum ersten Mal einschalten. Starten Sie den SMART METER durch Anlegen von Spannung an L1 und N, wenn Sie ein einphasiges System betreiben oder an L1, L2 und L3 mit N, wenn Sie ein dreiphasiges System vorliegen haben. -
Seite 7: Grafische Benutzeroberfläche
Wandlerverhältnis ist definiert als 1: Wert. Wenn Sie beispielsweise einen Stromwandler 5: 200 haben, ist der Wert 40. Für elgris 100 A Klappwandler wählen Sie 2 und bei 400 A 4. Wenn das Wandlerverhältnis geändert wird, sollten die Leistungsmesswerte auf der Übersichtsseite mit der tatsächlichen Leistung übereinstimmen. -
Seite 8: System Einstellungen
Das folgende Bild zeigt einen elgris SMART METER in der SMA Wechselrichter-Software: Der SMA Wechselrichter übermittelt die Messdaten an das Sunny Places Online-Portal. Zusätzlich kann auch die elgris Cloud verwendet werden, da das SMA Online-Portal nur die Leistung und nicht die einzelnen Parameter wie Spannung, Strom, Leistungsfaktor usw. anzeigt. -
Seite 9: Elgris Anbindung Mit Sma Home Manager
Energymeter auswählen. Abschließend muss die Konfiguration gespeichert werden. Solar Edge Kompatibilität Der elgris SMART METER ist kompatibel mit dem Solar Edge Zähler-Protokoll und kann somit auch als Solar Edge Zähler und SMA Zähler gleichzeitig genutzt werden. Durch diese Doppel-Funktion brauchen Sie lediglich einen elgris SMART METER als Energymeter und können parallel eine 70% weiche Regelung am Solar Edge machen und beispielsweise einen SMA... -
Seite 10: Elgris Konfiguration
Es wird immer die Standard-Adresse 1 sowie der Inverter angezeigt, unabhängig davon, was eingestellt worden ist. Damit die Änderungen übernommen werden, muss das elgris SMART METER nochmal neu gestartet werden, indem die Spannung kurz unterbrochen wird. Solar Edge Konfiguration 1. -
Seite 11: 6.2.1 Abschlusswiderstand
Setup-Modus. 6.2.1 Abschlusswiderstand Überprüfen Sie, ob der RS485-Abschlusswiderstand (DIP-Schalter) auf dem Wechselrichter AN ist. Weitere Informationen finden Sie bei Solar Edge, der elgris Zähler ist mit dem SE-WND- 3Y400-MB-K1 kompatibel. Fronius Kompatibilität Der elgris SMART METER LAN ist auch mit dem Fronius Smartmeter-Protokoll kompatibel. -
Seite 12: Fronius Konfiguration
Damit ist die Inbetriebnahme abgeschlossen und die Einstellungen können abgespeichert werden. SDM-630 Kompatibilität Der elgris SMART METER LAN ist auch mit dem SDM-630 Zähler kompatibel. Sie können die Daten sowohl über MODBUS TCP als auch über RTU abrufen. Durch diese Kompatibilität können Sie auch Wechselrichter, welche den SDM-630 unterstützen, mit dem elgris SMART METER LAN koppeln und so z.B. -
Seite 13: Sdm-630 Register Darstellung
Es wird immer die Standard-Adresse 1 sowie der Inverter angezeigt, unabhängig davon, was eingestellt worden ist. Damit die Änderungen übernommen werden, muss der elgris SMART METER nochmal neu gestartet werden, indem die Spannung kurz unterbrochen wird. SDM-630 Register Darstellung Folgende Register können über MODBUS TCP mit der Slave ID = 1 oder RTU (mit der eingestellten... -
Seite 14: Modbus Tcp
MODBUS TCP Der ELGRIS SMART METER enthält einen MODBUS TCP-Server mit Parameterzuordnung gemäß der SunSpec Parameterliste 203. Durch die Bereitstellung eines offenen Protokolls kann die Implementierung einfach an die Benutzerbedürfnisse angepasst werden. Der MODBUS verwendet standardmäßig den Port 502 und Slave ID = 1. - Seite 15 40086 Hz_SF sunssf Frequency scale factor 40087 Watts int16 Total real power 40088 WphA Watts phase A int16 Real power phase A 40089 WphB Watts phase B int16 Real power phase B 40090 WpbC Watts phase C int16 Real power phase C 40091 W_SF sunssf...
-
Seite 16: Technische Spezifikationen
Technische Spezifikationen WiFi oder LAN Versions abhängig Wert Prozessor 32 Bits Prozessor Schnittstelle LAN 10 / 100 Mbit MDIX Schnittstelle RS-485 1200 – 115200 Baud Bemessungsspannung 230 / 400 Betriebsspannung 100 – 240 Frequenzbereich 50 / 60 Eigenverbrauch insgesamt < 1 Strom 50 / 100 / 1000 / 5000 (Wandler) Anlaufstrom...
