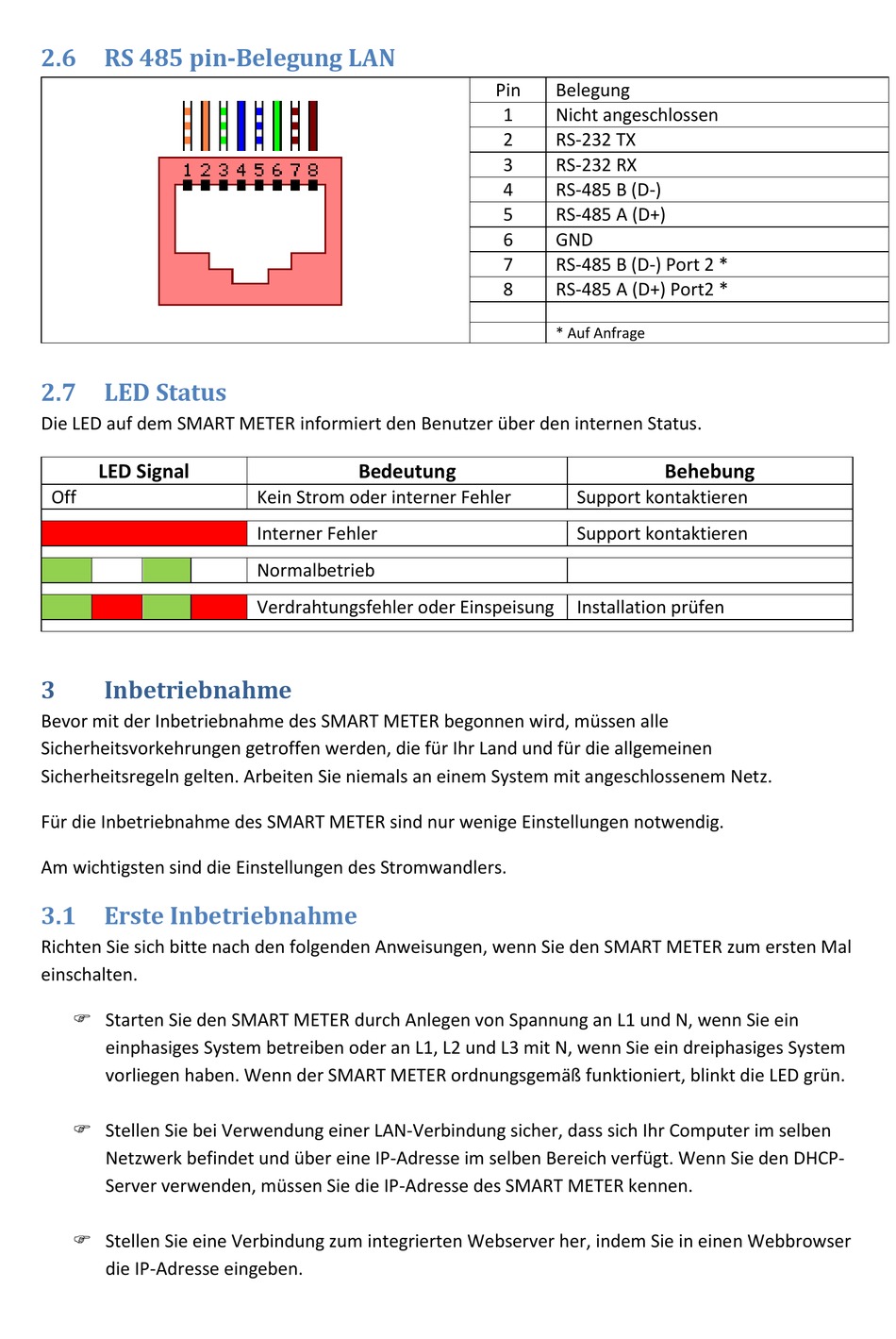

2.6
RS 485 pin-Belegung LAN
2.7
LED Status
Die LED auf dem SMART METER informiert den Benutzer über den internen Status.
LED Signal
Off
3
Inbetriebnahme
Bevor mit der Inbetriebnahme des SMART METER begonnen wird, müssen alle
Sicherheitsvorkehrungen getroffen werden, die für Ihr Land und für die allgemeinen
Sicherheitsregeln gelten. Arbeiten Sie niemals an einem System mit angeschlossenem Netz.
Für die Inbetriebnahme des SMART METER sind nur wenige Einstellungen notwendig.
Am wichtigsten sind die Einstellungen des Stromwandlers.
3.1
Erste Inbetriebnahme
Richten Sie sich bitte nach den folgenden Anweisungen, wenn Sie den SMART METER zum ersten Mal
einschalten.
Starten Sie den SMART METER durch Anlegen von Spannung an L1 und N, wenn Sie ein
einphasiges System betreiben oder an L1, L2 und L3 mit N, wenn Sie ein dreiphasiges System
vorliegen haben. Wenn der SMART METER ordnungsgemäß funktioniert, blinkt die LED grün.
Stellen Sie bei Verwendung einer LAN-Verbindung sicher, dass sich Ihr Computer im selben
Netzwerk befindet und über eine IP-Adresse im selben Bereich verfügt. Wenn Sie den DHCP-
Server verwenden, müssen Sie die IP-Adresse des SMART METER kennen.
Stellen Sie eine Verbindung zum integrierten Webserver her, indem Sie in einen Webbrowser
die IP-Adresse eingeben.
Bedeutung
Kein Strom oder interner Fehler
Interner Fehler
Normalbetrieb
Verdrahtungsfehler oder Einspeisung
Pin
Belegung
1
Nicht angeschlossen
2
RS-232 TX
3
RS-232 RX
4
RS-485 B (D-)
5
RS-485 A (D+)
6
GND
7
RS-485 B (D-) Port 2 *
8
RS-485 A (D+) Port2 *
* Auf Anfrage
Behebung
Support kontaktieren
Support kontaktieren
Installation prüfen
