2.
Installation
2.1
Sicherheits-Anweisungen
Stellen Sie vor der Inbetriebnahme des Produktes durch eine Sichtprüfung sicher, dass keine
Transportschäden oder sonstige Beschädigungen vorhanden sind.
Keines der Verbindungskabel darf geknickt oder gequetscht werden. Dies kann zu Fehlfunktionen,
Kurzschlüssen und Defekten im angeschlossenen Gerät und / oder Sensor führen.
Stellen Sie sicher, dass die Kabel beim Bohren oder Verschrauben nicht beschädigt werden.
Das Modul darf erst in Betrieb genommen werden, nachdem es berührungslos in einem Gehäuse
installiert wurde. Dieses Produkt erzeugt Hochfrequenz. Betreiben Sie das Gerät niemals in der Nähe
von medizinischen Geräten (z. B. Herzschrittmachern) und / oder medizinischen Gebäuden (z. B. in
Krankenhäusern). Suchen Sie nach einem geeigneten Installationsort.
2.2

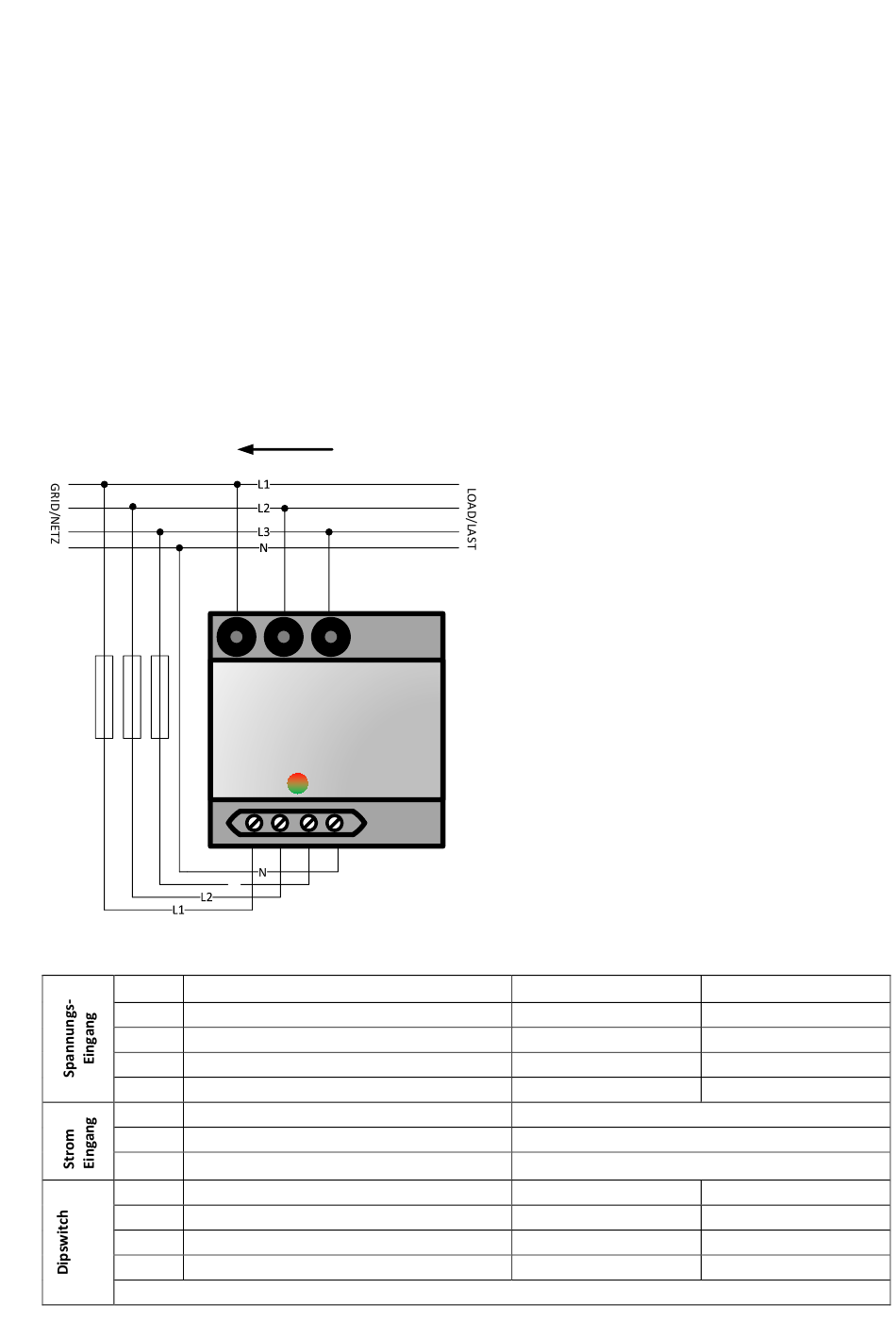

Anschluss-Diagramm LAN
2 AT
2.3
Anschluss-Diagramm LAN
Pin
Beschreibung
1
Phase 1 Spannungs-Eingang
2
Phase 2 Spannungs-Eingang
3
Phase 3 Spannungs-Eingang
4
Neutraler Spannungs-Eingang
5
Stromwandler L1
6
Stromwandler L2
7
Stromwandler L3
1
IP Adressen-Auswahl
2
Netzfrequenz
3
Nur für den internen Gebrauch
4
Nur für den internen Gebrauch
Standard arrow
Ethernet
RS-485
L3
Minimum
100 Vac
100 Vac
100 Vac
elgris 100 A / 400 A sensor only
elgris 100 A / 400 A sensor only
elgris 100 A / 400 A sensor only
OFF = DHCP
OFF = 50 Hz
OFF = Standard
OFF = Standard
Maximum
240 Vac
240 Vac
240 Vac
0 Vac
ON = Statisch
ON = 60 Hz
