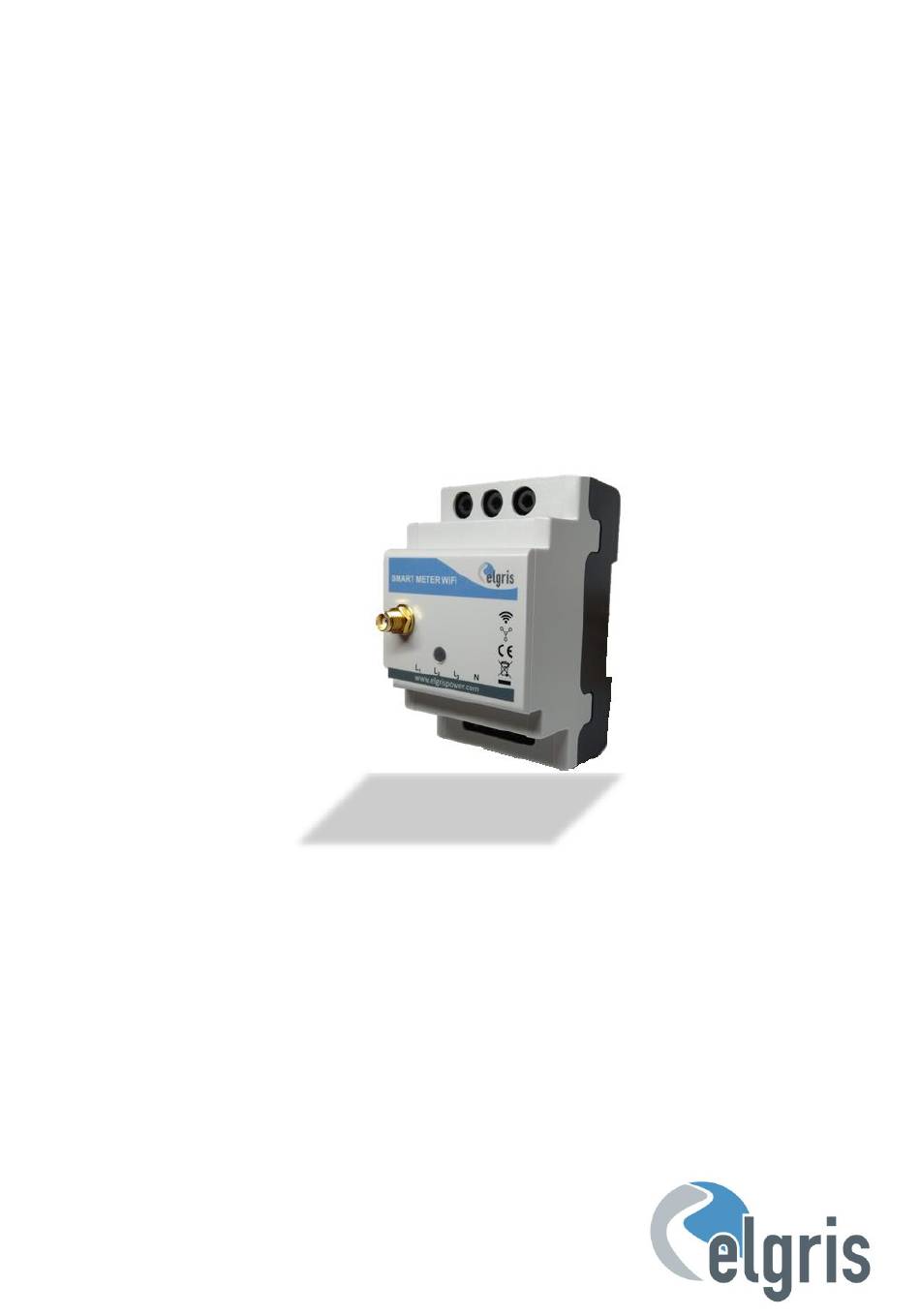

- Seite 1 SMART METER WiFi SMA Energiemeter kompatibles Energie-Steuer-Messgerät Bedienungsanleitung WiFi Version 2.0 elgris GmbH Langerweher Str. 10 D-52459 Inden Germany www.elgris.de anfrage@elgris.de...
-
Seite 2: Inhaltsverzeichnis
_____________________________________________________________________ 8 System Einstellungen ___________________________________________________________________________ 9 Smart Plugs SMA EMETER KOMPATIBLER MODUS __________________________________________________________________ 10 ______________________________________________________ 11 elgris Anbindung mit SMA Home Manager SDM-630 KOMPATIBILITÄT _____________________________________________________________________________ 12 ______________________________________________________________ 12 SDM-630 Register Darstellung MODBUS TCP _______________________________________________________________________________________________ 13 _____________________________________________________________ 13 Allgemeine Register Darstellung... -
Seite 3: Einführung
Einführung Sehr geehrter Kunde, vielen Dank für den Kauf dieses Produktes. Mit dem SMART METER WiFi ermitteln Sie Ihre Verbrauchs- sowie Einspeisewerte in Echtzeit und können auf diese Werte jederzeit und überall auf unserer Website zugreifen. Der SMART METER WiFi besitzt folgende Eigenschaften: ... -
Seite 4: Installation
Anschluss-Diagramm LAN und WiFi Hutschiene Standard arrow Drehen Sie die mitgelieferte Antenne erst auf das Modul, nachdem Sie die Verkabelung 2 AT angeschlossen haben. Damit vermeiden Sie einen Schaden am Gerät. www.elgris.de Version: 20. Januar 2022 07:57 Page 4 of 17... -
Seite 5: Anschluss-Diagramm Wifi
Nur für den internen Gebrauch OFF = Standard Stromwandler Stromwandler werden zwingend für den SMART METER WiFi benötigt, eine direkte Messung ist nicht möglich! Abhängig von Ihrer SMART METER-Version können elgris Klappwandler mit 100 A oder 400 A verwendet werden, welche über ein integriertes Kabel von circa 1 Meter Länge sowie 3,5 mm- Stecker verfügen. -
Seite 6: 2.5.1 Abmessungen 100 A Stromwandler
Behebung Kein Strom oder interner Fehler Support kontaktieren Interner Fehler Support kontaktieren WiFi access point aktiv Siehe Umschreibung 3.2 Normalbetrieb mit Router Keine Verbindung zum Router Prüfen Sie die Einstellungen www.elgris.de Version: 20. Januar 2022 07:57 Page 6 of 17... -
Seite 7: Inbetriebnahme
Richten Sie sich bitte nach den folgenden Anweisungen, wenn Sie den SMART METER WiFi zum ersten Mal einschalten. Starten Sie den SMART METER WiFi durch Anlegen von Spannung an L1 und N, wenn Sie ein einphasiges System betreiben oder an L1, L2 und L3 mit N, wenn Sie ein dreiphasiges System vorliegen haben. -
Seite 8: Grafische Benutzeroberfläche
Grafische Benutzeroberfläche Der SMART METER WiFi enthält einen Webserver, um die Systemparameter anzupassen und den Status des Systems anzuzeigen. Der integrierte Web-Server kann über einen normalen Browser erreicht werden. Unterstützte Webbrowser sind Microsoft Edge, Google Chrome und Mozilla Firefox. Die aktuelle Adresse, unter der Sie den SMART METER erreichen können, hängt von der Einstellungen ab. -
Seite 9: Smart Plugs
Smart Plugs Mit der Release der neuen Firmware kann der elgris SMART METER WiFi sogenannte Smart Plugs ansteuern. Kompatible Plugs finden Sie im Datenblatt. Es werden bis zu 4 Plugs unterstützt welche flexibel konfiguriert werden können. www.elgris.de Version: 20. Januar 2022 07:57... -
Seite 10: Sma Emeter Kompatibler Modus
SMA EMETER kompatibler Modus Der elgris SMART METER WiFi ist kompatibel mit dem SMA Energy Meter oder EMETER. Dies bedeutet, dass SMA Wechselrichter den elgris SMART METER WiFi als SMA EMETER erkennen. Bitte prüfen Sie im Vorfeld, ob Ihr Wechselrichter einen Energymeter erkennen kann. -
Seite 11: Elgris Anbindung Mit Sma Home Manager
Anbindung mit SMA Home Manager Der elgris SMART METER WiFi kann auch als Energymeter in Kombination mit einen SMA Home Manager betrieben werden. Der elgris SMART METER WiFi kann entweder für die PV-Erzeugung oder als Netzerfassung genutzt werden. Eine Aufzeichnung von weiteren Verbrauchern ist voraussichtlich ab dem zweiten Quartal möglich. -
Seite 12: Sdm-630 Kompatibilität
SDM-630 Kompatibilität Der elgris SMART METER WiFi ist auch mit dem SDM-630 Zähler kompatibel. Sie können die Daten nur über MODBUS TCP abfragen Durch diese Kompatibilität können Sie auch Wechselrichter, welche den SDM-630 mit TCP unterstützen, mit dem elgris SMART METER WiFi koppeln und so z.B. einen SMA-Speicher oder eine Wallbox ansteuern. -
Seite 13: Modbus Tcp
Tot VAh MODBUS TCP Der ELGRIS SMART METER enthält einen MODBUS TCP-Server mit Parameterzuordnung gemäß der SunSpec Parameterliste 203. Durch die Bereitstellung eines offenen Protokolls kann die Implementierung einfach an die Benutzerbedürfnisse angepasst werden. Der MODBUS verwendet standardmäßig den Port 502 und Slave ID = 1. -
Seite 14: Register-Darstellung Wye Connect Meter Model
Reactive power phase A 40099 VARphB VA phase B int16 Reactive power phase B 40100 VARphC VA phase C int16 Reactive power phase C Reactive power scale 40101 VAR_SF sunssf factor www.elgris.de Version: 20. Januar 2022 07:57 Page 14 of 17... - Seite 15 Total VAR imported phase A 40137 TotVARhImpPhB acc32 Total VAR imported phase B 40139 TotVARhImpPhC acc32 Total VAR imported phase C 40140 TotVARh_SF sunssf Reactive energy scale factor 40141 Events bitf32 Not supported yet www.elgris.de Version: 20. Januar 2022 07:57 Page 15 of 17...
-
Seite 16: Technische Spezifikationen
Maximale Höhe über NN 1000 Technische Änderungen und Irrtümer vorbehalten. 10.1 EU KONFORMITÄTSERKLÄRUNG (Vereinfacht) Hiermit erklärt elgris UG, dass der Funkanlagentyp SMART METER WiFi der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.elgris.de/downloads www.elgris.de... -
Seite 17: Eu Declaration Of Conformity
EU Directives, including all amendments, and with national legislation implementing these directives. Without an explicit written confirmation of elgris this document is no longer valid if the product is modified or changed in any other way including installation and accessory.
