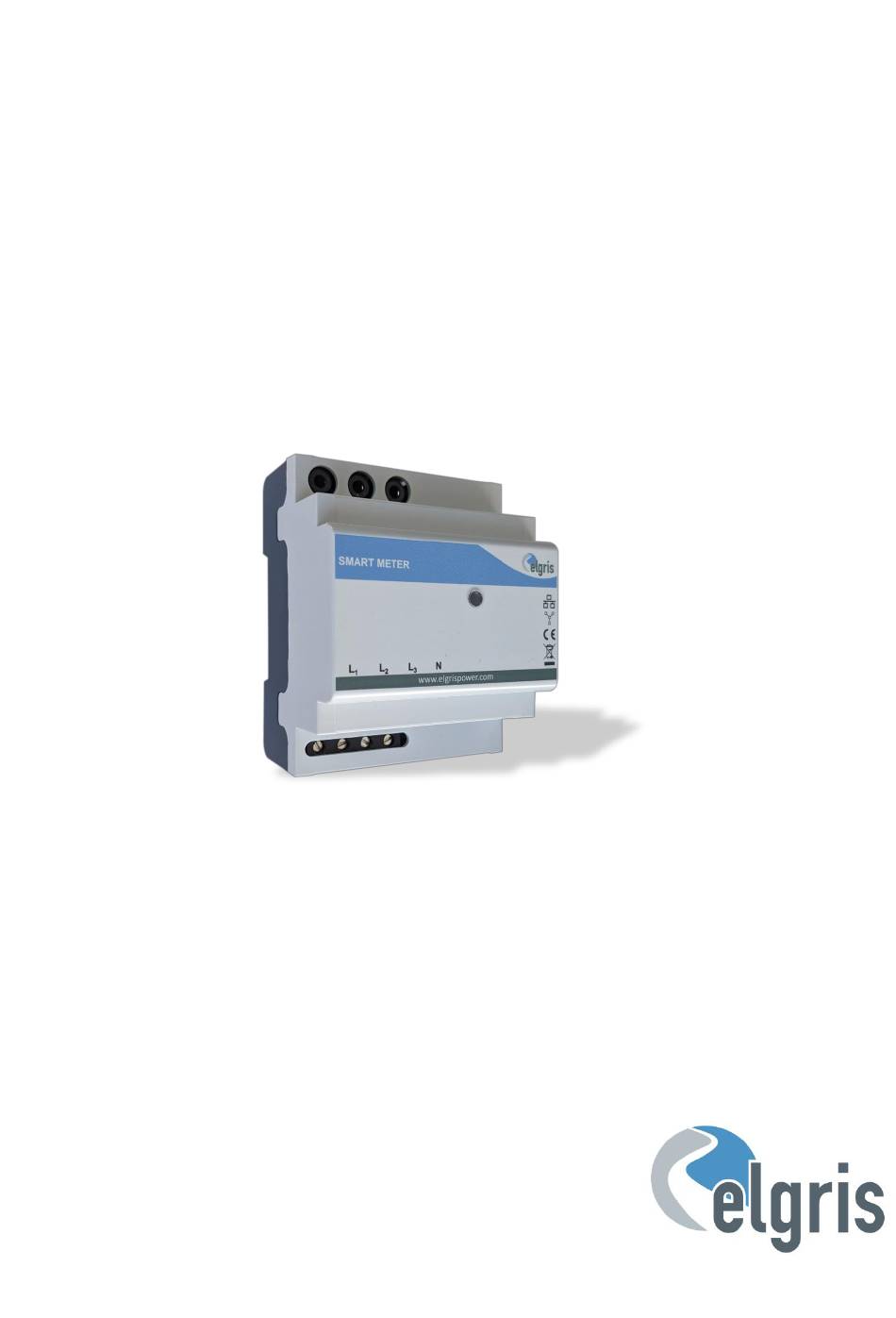

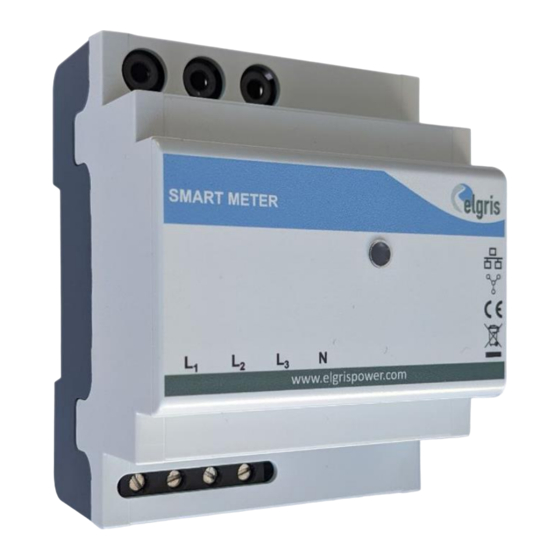

- Seite 1 SMART METER KSEM 100 A kompatibles Energie-Steuer-Messgerät Bedienungsanleitung Version 1.0 elgris GmbH Langerweher Str. 10 D-52459 Inden Germany www.elgrispower.com info@elgrispower.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung ___________________________________________________ 3 2. Installation ___________________________________________________ 4 Sicherheits-Anweisungen ___________________________________________________ 4 Anschluss-Diagramm KSEM 100 A ____________________________________________ 4 Anschluss-Diagramm KSEM 100 A ____________________________________________ 4 IP-Adresse _______________________________________________________________ 5 Stromwandler ____________________________________________________________ 5 2.5.1 Abmessungen 100 A Stromwandler __________________________________________________ 5 2.5.2 Abmessungen 400 A Stromwandler __________________________________________________ 5 RS 485 pin-Belegung KSEM 100 A ____________________________________________ 6 Inbetriebnahme _______________________________________________ 6 Erste Inbetriebnahme ______________________________________________________ 6... -
Seite 3: Einführung
Dynamische 70 % Regelung von bis zu 10 Kostal-Wechselrichtern. Spezialisiert auf Produkte für erneuerbare Energien, Diesel-Generatoren und Hybrid-Power- Lösungen, bietet der SMART METER KSEM 100 A folgende Standards: Großer Bereich der Versorgungsspannung: 100 - 240 V (50 - 60 Hz) ... -
Seite 4: Installation
100 Vac 240 Vac Neutrale Spannung-Eingang 0 Vac Stromwandler L1 elgris 100 A / 400 A sensor only Stromwandler L2 elgris 100 A / 400 A sensor only Stromwandler L3 elgris 100 A / 400 A sensor only IP Adressen-Auswahl... -
Seite 5: Ip-Adresse
IP-Adresse Der SMART METER KSEM 100 A kann über Dipswitch 1 mit einer statischen Adresse 192.168.1.100 (Dipswitch 1 ON beim Einschalten) betrieben werden. Sollten Sie nicht mit IP-Adressen vertraut sein, dann stellen Sie Dipswitch 1 auf OFF und schalten den SMART METER ein (Spannung zwischen L1 und N anlegen). -
Seite 6: Rs 485 Pin-Belegung Ksem 100 A
RS 485 pin-Belegung KSEM 100 A Belegung Nicht angeschlossen RS-232 TX RS-232 RX RS-485 B (D-) RS-485 A (D+) RS-485 B (D-) Port 2 * RS-485 A (D+) Port2 * * Auf Anfrage LED Status Die LED auf dem SMART METER informiert den Benutzer über den internen Status. LED Signal Bedeutung Behebung... -
Seite 7: Grafische Benutzeroberfläche
Wandlerverhältnis ist definiert als 1: Wert. Wenn Sie beispielsweise einen Stromwandler 5: 200 haben, ist der Wert 40. Für elgris 100 A und 400 A wählen Sie den Wert direkt. Wenn das Wandlerverhältnis geändert wird, sollten die Leistungsmesswerte auf der Übersichtsseite mit der tatsächlichen Leistung übereinstimmen. -
Seite 8: Details
4.1.1 Details Wenn Sie auf „Details“ klicken bekommt einen neun Fenster auf mit aktuellen Messwerten. Hier werden auch eventuelle Verkabelungsfehler angezeigt. Wichtig ist, dass der Spannungsabgriff und der Stromwandler in der gleichen Phase sind. „Inverter Setpoint“ ist der aktuell errechnete Sollwert, welcher zum Wechselrichter geschickt wird. -
Seite 9: Settings
Settings CT = Stromwandler 100 A oder 400 A oder 1 : bei anderem Wandler Feed-in capacity limit: Negative Werte, welche die Leistungsgrenze darstellen. Inverter Um einen Wechselrichter für die dynamischen 70% hinzuzufügen, klicken Sie bitte auf „Add Inverter“, wählen den entsprechenden Typ und die zugewiesene IP-Adresse. Mit „Save Settings“... -
Seite 10: Technische Spezifikationen
Technische Spezifikationen WiFi oder LAN Versions abhängig Wert Prozessor 32 Bits Prozessor Schnittstelle LAN 10 / 100 Mbit MDIX Schnittstelle RS-485 1200 – 115200 Baud Bemessungsspannung 230 / 400 Betriebsspannung 100 – 240 Frequenzbereich 50 / 60 Eigenverbrauch insgesamt < 1 Strom 50 / 100 / 1000 / 5000 (Wandler) Anlaufstrom...
