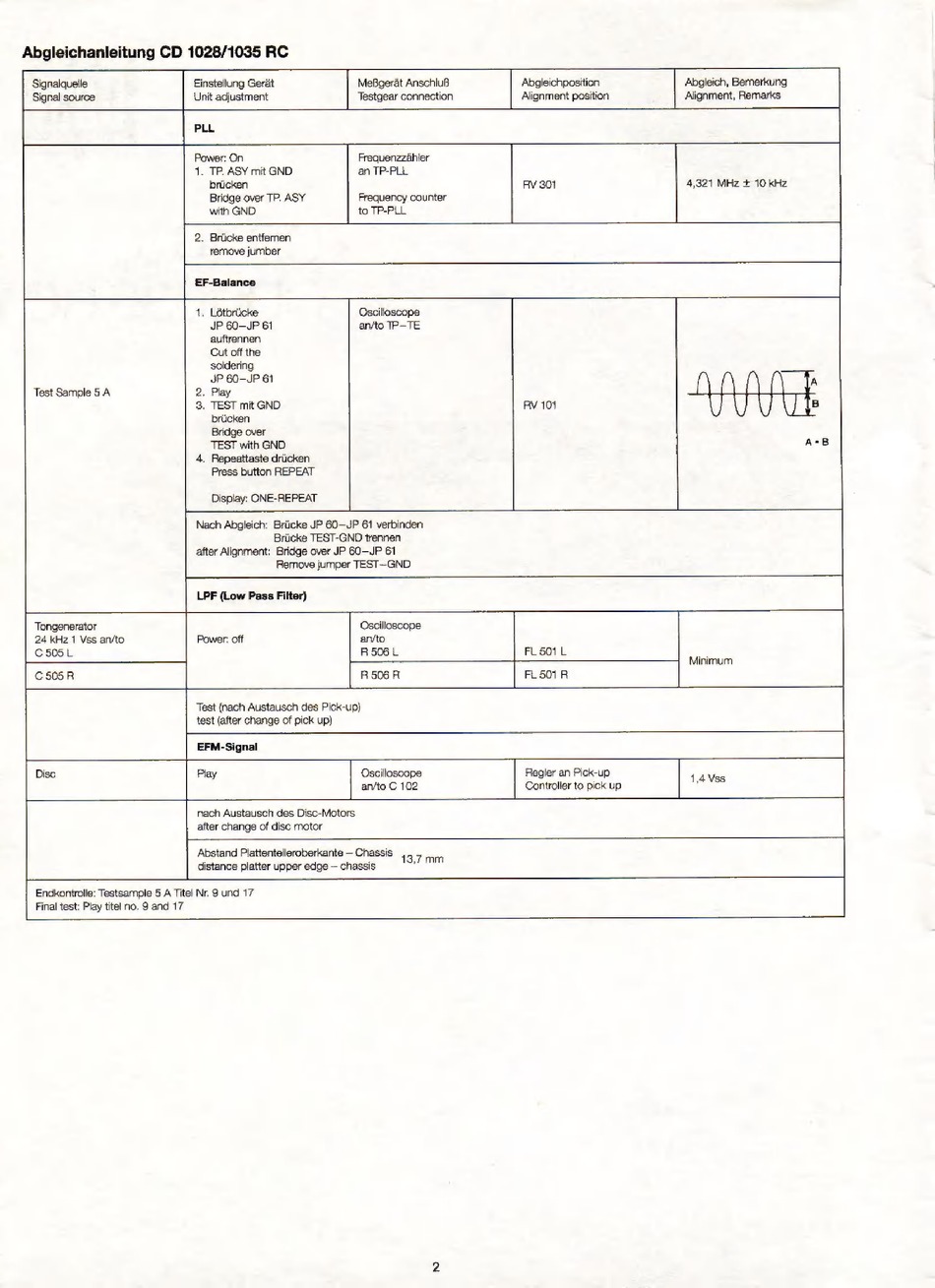

Abgleichanleitung CD 1028/1035 RC
an/to C 102
Controller to pick up
Signalquelle
Einstellung Gerát
MeBgerat Anschluß
Abgleichposition
Abgleich, Bemerkung
Signal source
Unit adjustment
Testgear connection
Alignment position
Alignment, Remarks
PLL
Power: On
Frequenzzahler
1. TP. ASY mit GND
an TP-PLL
brúcken
ВУ 301
4,321 MHz + 10 kHz
Bridge over TP. ASY
Frequency counter
with GND
to TP-PLL
2. Brúcke entfernen
remove jumber
EF-Balance
1. Lötbrücke
Oscilloscope
ЈР 60-4Р 61
an/to ТР-ТЕ
auftrennen
Cut off the
soldering
ЈР 60-4Р 61
A
Test Sample 5 A
2. Play
3. TEST mit GND
Rv 101
B
brucken
Bridge over
TEST with GND
А-В
4. Repeattaste driicken
Press button REPEAT
Display: ONE-REPEAT
Nach Abgleich: Brücke JP 60-JP 61 verbinden
Brücke TEST-GND trennen
after Alignment: Bridge over JP 60—JP 61
Remove jumper TEST-GND
LPF (Low Pass Filter)
Tongenerator
Oscilloscope
24 kHz 1 Vss апйо
Power. off
anto
05051
В5061.
FL 5011
Minimum
С 505 В
R 506 R
FL 501 R
Test (nach Austausch des Pick-up)
test (after change of pick up)
EFM-Signal
Disc
Play
Oscilloscope
Regler an Pick-up
1,4 Vss
nach Austausch des Disc-Motors
after change of disc motor
Abstand Plattentelleroberkante — Chassis
distance platter upper edge - chassis
temm
Final test; Play titel no. 9 and 17
Endkontrolle: Testsample 5 A Titel Мг. 9 und 17
