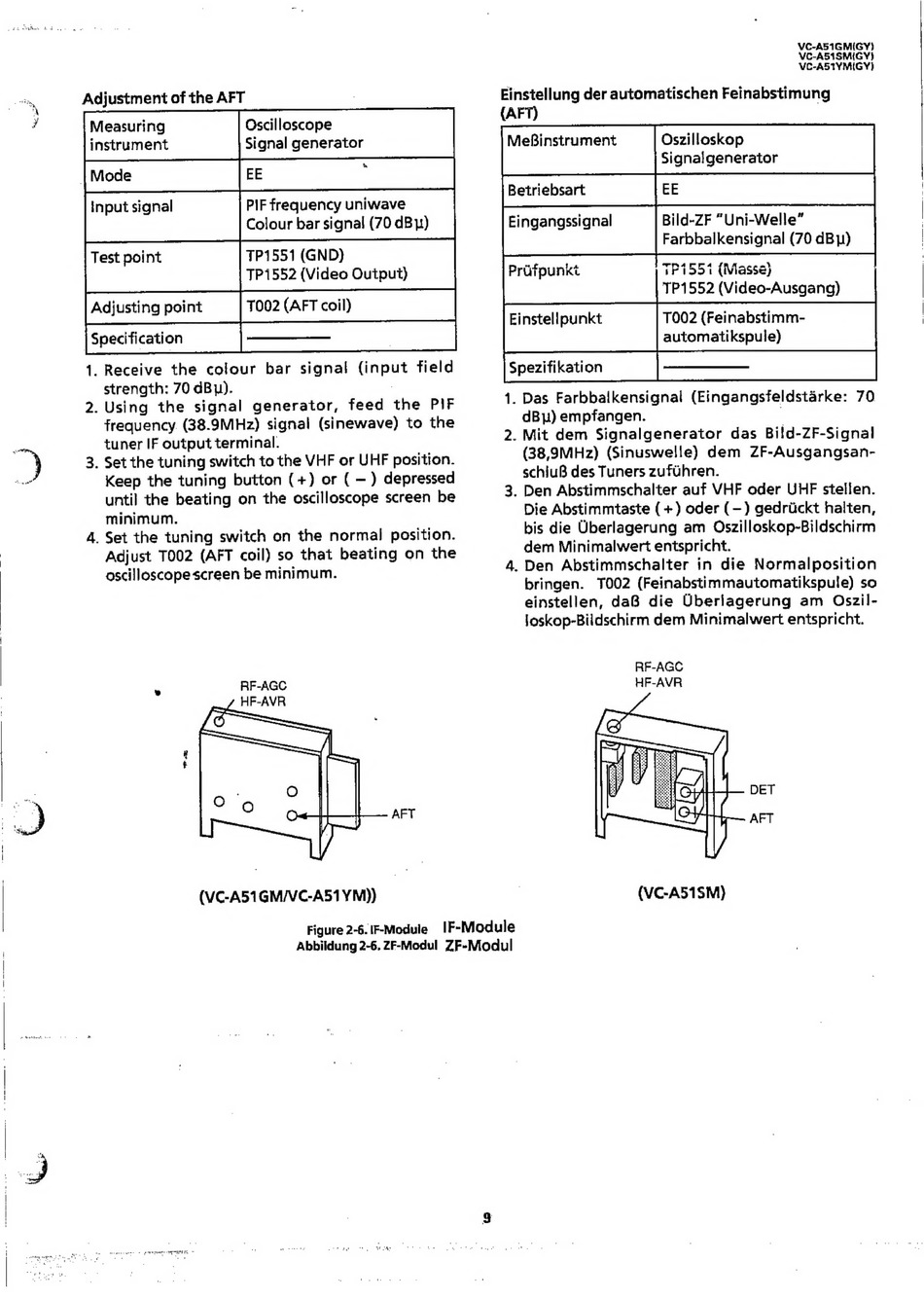

Adjustment of the AFT
Oscilloscope
Signal generato
PIF frequency uniwave
Colour bar signal (70 dB)
TP1551 (GND)
TP1552 (Video Output)
T002 (AFT coil)
Measuring
instrument
input signal
Test point
Adjusting point
Specification
RF-AGC
(VC-A51GM/VC-A51YM))
VC-A51GMIGY}
VC-AS1SMIGY)
VC-ASTYMIGY)
Einstellung der automatischen Feinabstimung
Oszilloskop
Signalgenerator
Bild-ZF "Uni-Welle"
Farbbalkensignal (70 dByu)
(AFT)
TP1551 (Masse)
TP1552 (Video-Ausgang)
T002 (Feinabstimm-
automatikspule)
1. Das Farbbaikensignal
(Eingangsfeldstarke:
70
dB) empfangen.
.
2. Mit dem Signalgenerator das Bild-ZF-Signal
(38,9MHz) (Sinuswelle) dem
ZF-Ausgangsan-
schiuB des Tuners zufthren.
3. Den Abstimmschalter auf VHF oder UHF stellen.
Die Abstimmtaste (+) oder (-) gedrtickt halten,
bis die Uberlagerung am Oszilloskop-Bildschirm
dem Minimalwert entspricht.
4. Den Abstimmschalter
in die Normalposition
bringen.
7002 (Feinabstimmautomatikspule) so
einstellen, daB die Oberiagerung am Oszil-
loskop-Bildschirm dem Minimalwert entspricht.
Prifpunkt
Einstellpunkt
(VC-A51SM)
Figure 2-6.IF-Module
IF-Module
Abbildung 2-6. ZF-Modul
ZF-Modul
