NEVE UP
09595.0
Vernetzter Dimmer
3 zyanfarbene kurze Blinkimpulse
3 grüne kurze Blinkimpulse
Ein
REGELBARE LASTEN BEI 220-240 V~, 50/60 Hz.
Regelbare Lasten
LE
20 - 200 W
2 - 100 W (max. 10 Lampen)
20 - 100 W
(max. 3
Transformatoren)
L
Netzteile 01874-01875
max. 10 Netzteile
Dimmbare Netzteile
2 - 75 W (max. 2 Netzteile)
für LED
ANM. Das Gerät dimmt auch LED-Streifen, vorausgesetzt, dass diese durch Netzteile für
LED angesteuert werden, vom Hersteller als dimmbar angegeben und mit der Regelung LE/
TE kompatibel sein.
ZURÜCKSETZEN DES GERÄTS
Durch Zurücksetzen werden die Werkseinstellungen wiederhergestellt. Drücken Sie innerhalb
der ersten 5 Minuten nach Versorgung gleichzeitig 30 s lang die Tasten AUF und AB bis zum
Aufblinken der weißen LED.
ANSCHLÜSSE.
Bedienung und Dimmung über eingebaute Tasten oder von mehreren Stellen aus über parallelge-
schaltete NO-Tasten. Verwenden Sie keine NO-Tasten mit Leuchtanzeige.
WARNHINWEIS: Die TASTE ON/OFF MUSS AN DEN NULLLEITER ANGESCHLOSSEN
WERDEN.
INSTALLATIONSVORSCHRIFTEN.
• Installation und Konfiguration müssen durch Fachpersonal gemäß den im Anwendungsland des
Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.
• Das Gerät ist mit austauschbaren Tasten zu ergänzen und in Unterputz- oder Aufputzdosen mit
Halterungen und Abdeckrahmen Neve Up zu installieren.
• Das Gerät muss durch ein entsprechendes Gerät, eine Sicherung oder einen Schutzschalter mit
Nennstrom nicht über 10 A gegen Überlasten geschützt werden.
• Die Installation hat bei ausgeschalteter Anlage zu erfolgen. Die Tasten vor Versorgung der
Anlage auf dem Dimmerschalter installieren.
• Der Dimmer verfügt nicht über eine mechanische Unterbrechung des Hauptkreises und
gewährleistet somit keine galvanische Trennung. Der Kreis auf Lastseite ist stets als spannungs-
führend zu betrachten.

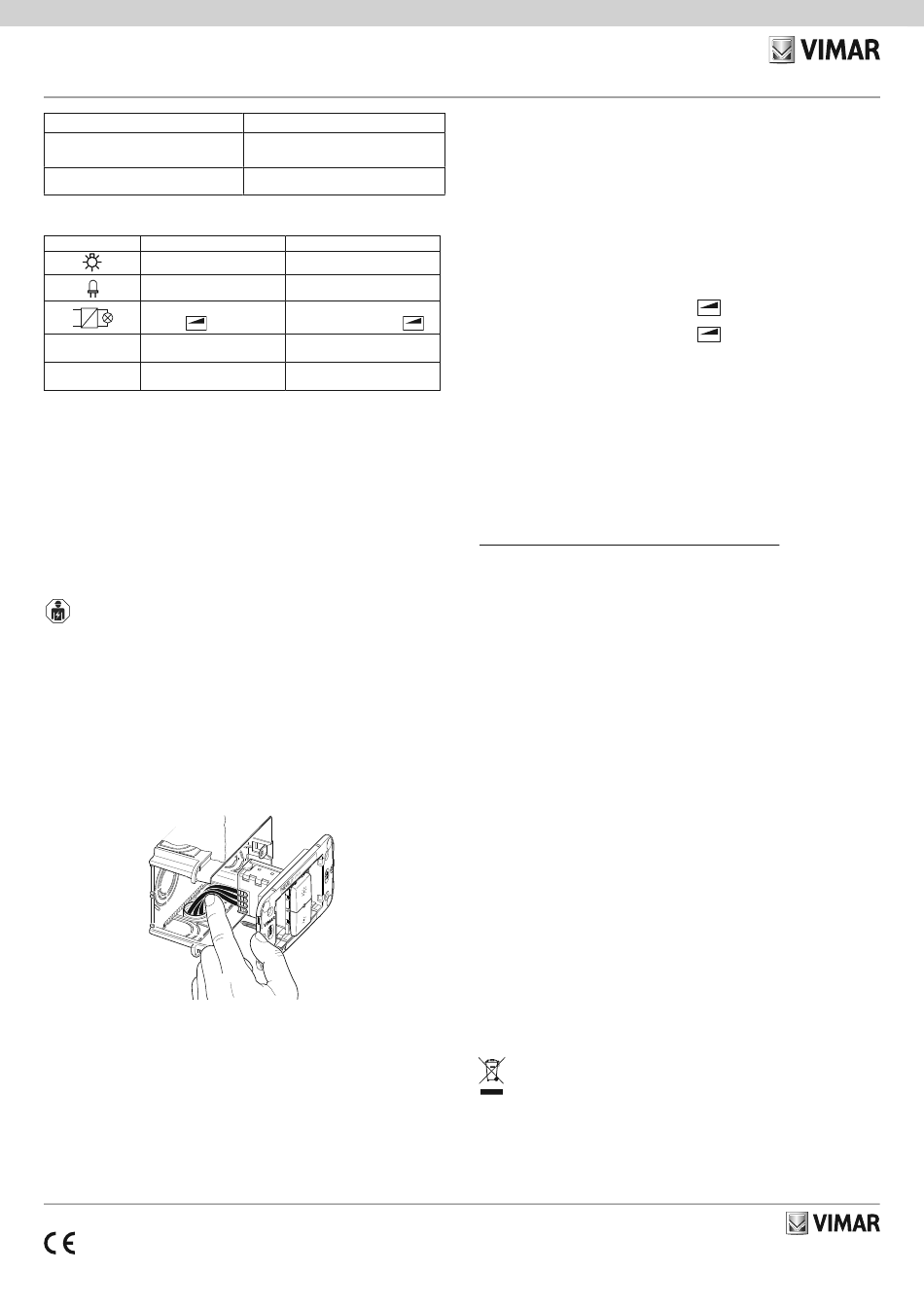

• Die Verbindungsleiter auf den Boden der Dose drücken, um eine Berührung mit dem
Reglergehäuse zu vermeiden.
MERKMALE.
• Nennversorgungsspannung: 220-240 V~, 50/60 Hz.
• Übertragene Funkleistung: < 100mW (20 dBm)
• Frequenzbereich: 2400-2483,5 MHz
• Klemmen:
- 2 Klemmen (L und N) für Leitung und Nullleiter
- 1 Klemme (P) für den Anschluss an den entfernten verkabelten Schalter (zum Beispiel Art.
09008). Der maximale Abstand zwischen IoT-Gerät und Taste beträgt 50 m bei Kabel mit
Mindestquerschnitt 1,5 mm
.
2
- 1 Klemme für den geregelten Ausgang
• 2 frontseitige Tasten, die zur Steuerung der Last sowie als Konfigurationstasten dienen.
09395 01 2310
Konfiguration abgeschlossen
Gerät korrekt mit dem Sprachassistenten
gekoppelt
Last eingeschaltet
TE
20 - 200 W
2 - 200 W (max. 20 Lampen)
20 - 200 W
(max. 5 Transformatoren Typ
)
C
Nicht anwendbar
2 - 200 W (max. 2 Netzteile)
• RGB-LED zur Anzeige des Lastzustands (über App View Wireless einstellbar) und des
Konfigurationsstatus (blaues Blinken)
• Im Modus Bluetooth Technologie kann das Gerät gekoppelt werden:
- mit bis zu 16 vernetzten Schaltern (Art. 09591.0)
- mit bis zu 2 Funkschaltern (Art. 03925)
die die Steuerung des Aktors oder die Aktivierung eines Szenarios ermöglichen.
• Einschalten, Ausschalten und Dimmen der Last mit:
- vernetzten elektronischen Schaltern (Art. 09591.0)
- eingebauten Tasten oder normalen NO-Tasten ohne Leuchtanzeige
• Sanfteinschalten (Soft Start): schrittweiser Übergang vom Aus-Status zum Status maximaler
oder vorab eingestellter Helligkeit.
• Allmähliches Ausschalten (Soft End): Zur Gewährleistung eines schrittweise erfolgenden
Übergangs vom Ein- zum Aus-Status.
• Dimmen mit Phasenanschnitt (LE): Zur Verwendung mit Glühlampen oder kompatiblen LED-
Lampen und elektronischen Transformatoren Typ
• Dimmen mit Phasenabschnitt TE: Zur Verwendung mit Glühlampen oder kompatiblen LED-
Lampen und elektronischen Transformatoren Typ
• Schutz gegen Kurzschlüsse mit Anzeige der Auslösung durch blinkende Kontrollleuchte.
• Wärmeschutz mit Anzeige der Auslösung durch blinkende Kontrollleuchte.
• Das Gerät ist für den Einsatz in trockener, nicht staubiger Umgebung bei einer Temperatur
zwischen 0 °C und +35 °C ausgelegt.
• Bei Installation von 2 Dimmern in ein und derselben Dose müssen die von jedem Dimmer
regelbaren Lasten so begrenzt werden, dass ihre Summe nicht die von einem Gerät maximal
regelbare Last übersteigt.
• Schutzart: IP20
• Konfiguration über App View Wireless für das System Bluetooth Technologie und App Amazon
für ZigBee Technologie
• Steuerung über App View (für Bluetooth Technologie) und App Amazon Alexa (für ZigBee
Technologie).
FUNKTIONSWEISE IM MODUS Bluetooth Technologie.
Das Gerät funktioniert standardmäßig im Modus Bluetooth Technologie, wobei dieser Standard
Folgendes ermöglicht:
- Aufrufen eines Szenarios anhand der am Gerät angeschlossenen herkömmlichen Taste;
- Koppeln des Funkschalters 03925, der zur Steuerung des eingebauten Aktors oder zum
Aufrufen eines Szenarios konfiguriert werden kann.
- Koppeln des Schalters 09591.0 zur Ansteuerung des Dimmers von mehreren Stellen aus.
Über das Gateway 09597 können die Funktionen lokal oder anhand der App View entfernt
verwaltet werden; außerdem ist die Steuerung mittels der Sprachassistenten Alexa, Google
Assistant und Siri verfügbar.
Das Gerät ist auch mit Homekit kompatibel.
HINWEIS: Das Gerät funktioniert als Verstärkerknoten für die batteriebetriebenen Geräte
(zum Beispiel Art. 03980).
Einstellungen.
Über die App View Wireless lassen sich folgende Parameter einstellen:
- RGB-LED für die Hintergrundbeleuchtung: die Farbe kann aus einer vorgegebenen Liste
gewählt werden.
- LED-Helligkeit: Off, niedrig, Mittel, stark für Dimmer ein (Standard: stark) und für Dimmer aus
(Standard: Off).
- Betriebsarten LE oder TE (Standard: LE)
- Min. Funktionswert (Standard 25%)
- Anstiegszeit Soft Start (Standard 1s)
- Abfallzeit Soft Stopp (Standard 1s)
- Regeldauer: Zeit zum Übergang von einem Wert auf einen anderen (Standard 1s)
- Einschaltverzögerung Szenario (Standard: 0 s).
- Aktivierungszeit monostabil (Standard: 60 s).
- Regelgeschwindigkeit: Niedrig, Mittel, Hoch (Standard: Mittel).
NORMKONFORMITÄT.
RED-Richtlinie. RoHS-Richtlinie.
Normen 60669-2-1, EN 301 489-17, EN 300 328, EN 62479, EN IEC 63000.
Vimar SpA erklärt, dass die Funkanlage der Richtlinie 2014/53/EU entspricht. Die vollstän-
dige Fassung der EU-Konformitätserklärung steht im Datenblatt des Produkts unter der
Internetadresse www.vimar.com zur Verfügung.
REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei ent-
halten.
WEEE-Richtlinie über Elektro- und Elektronik-Altgeräte - Benutzerinformation
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder der Verpackung weist darauf hin, dass das Produkt am Ende seiner
Lebensdauer getrennt von anderen Abfällen zu sammeln ist. Der Benutzer muss das Altgerät bei den im Sinne dieser Richtlinie eingerichteten
kommunalen Sammelstellen abgeben. Alternativ hierzu kann das zu entsorgende Gerät beim Kauf eines neuen gleichwertigen Geräts dem
Fachhändler kostenlos zurückgegeben werden. Darüber hinaus besteht die Möglichkeit, die zu entsorgenden Elektronik-Altgeräte mit einer
Größe unter 25 cm bei Elektronikfachmärkten mit einer Verkaufsfläche von mindestens 400 m
Geräts abzugeben. Die korrekte getrennte Sammlung des Geräts für seine anschließende Zuführung zum Recycling, zur Behandlung und
zur umweltgerechten Entsorgung trägt dazu bei, mögliche nachteilige Auswirkungen auf die Umwelt und auf die Gesundheit zu vermeiden
und fördert die Wiederverwertung der Werkstoffe des Geräts.
.
L
.
C
2
kostenlos ohne Kaufpflicht eines neuen
Viale Vicenza 14
36063 Marostica VI - Italy
www.vimar.com
