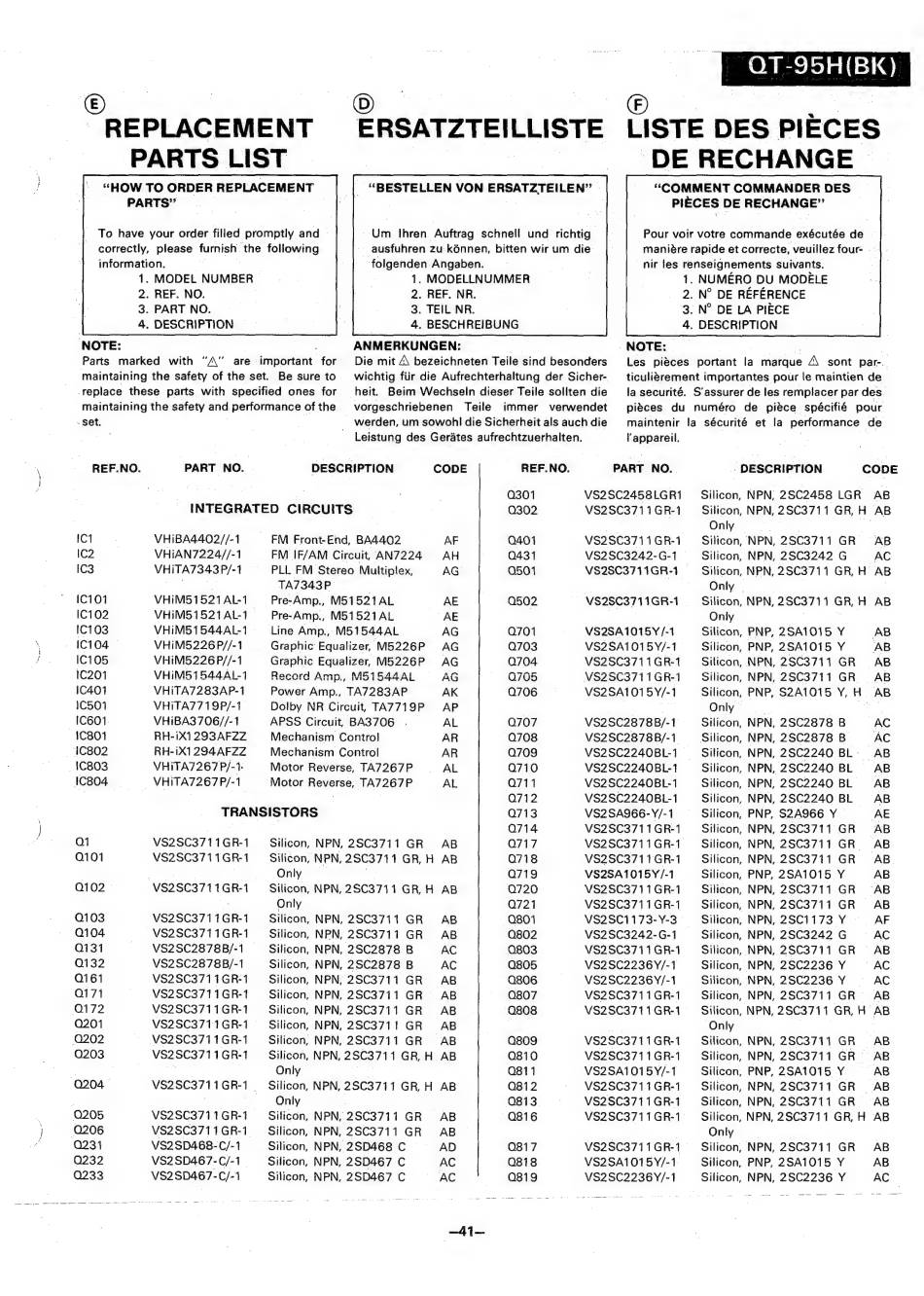

Replacement Parts List; Ersatzteilliste; Liste Des Pieces De Rechange - Sharp QT-95H Serviceanleitung

J OT-95H(BK)
,
en
LISTE DES PIECES
DE RECHANGE >
©)
REPLACEMENT ERSATZTEILLISTE
PARTS LIST
"HOW TO ORDER REPLACEMENT
PARTS" | |
_ "BESTELLEN VON ERSATZTEILEN" | "COMMENT COMMANDER DES 7
PIECES DE RECHANGE"
Pour voir votre commande exécutée de — |
maniére rapide et correcte, veuillez four- |.
-nir les renseignements suivants. a
1. NUMERO DU MODELE
2. N° DE REFERENCE
3. N° DE LA PIECE
4, DESCRIPTION
Um Ihren Auftrag schnell und richtig
_ ausfuhren zu kénnen, bitten wir um die
folgenden Angaben.
1. MODELLNUMMER
2. REF. NR.
3. TEIL NR.
4. BESCHREIBUNG
ANMERKUNGEN: a
Die mit A\ bezeichneten Teile sind besonders
To have your order filled promptly and |
correctly, please furnish the following
information.
1. MODEL NUMBER -
2. REF. NO. |
3. PART NO.
4. DESCRIPTION
NOTE:
Parts marked with "A\"
. NOTE:
are important for Les pieces portant la marque A sont par-.
maintaining the safety of the set. Be sure to
replace these parts with specified ones for
maintaining the safety and. performance of the
wichtig fiir die Aufrechterhaltung der Sicher-
heit. Beim Wechsein dieser Teile sollten die
vorgeschriebenen Teile immer verwendet
Silicon,
ticuligrement importantes pour le maintien de
la securité. S'assurer de les remplacer par des
piéces du_ numéro de piece spécifié pour
- set. _ werden, um sowohl die Sicherheit als auchdie = maintenir la sécurité et la performance de
: Leistung des Gerates aufrechtzuerhalten. 'appareil.
REF.NO. PART NO. | DESCRIPTION CODE REF.NO. PART NO. . DESCRIPTION CODE
re 7 0301 VS2SC2458LGR1_— Silicon, NPN, 2SC2458 LGR AB
INTEGRATED CIRCUITS 0302 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR, H AB
: a Only t
IC1 VHiBA4402//-1 FM Front-End, BA4402 AF 0401 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR AB
IC2 VHiIAN7224//-1 FM IF/AM Circuit, AN7224 AH 0431 VS2SC3242-G-1 Silicon, NPN, 2SC3242 G = AC
IC3 VHiTA7343P/-1 PLL FM Stereo Multiplex, AG Q501 VS2S8C3711GR-1 _—_ Silicon, NPN, 2SC3711 GR, H AB
a oe TA7343P_ | | - | Only |
1C101 VHiM51521AL-1 — Pre-Amp., M51521AL AE Q502 _ VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR, H AB
IC102 VHiM51521AL-1 — Pre-Amp., M51521AL AE a | Only |
[C103 VHiM51544AL-1 —_ Line Amp., M51544AL AG Q701 VS2SA1015Y/-1_ _— Silicon, PNP, 2SA1015 Ys AB
1C104 — VHiM5226P//-1 Graphic Equalizer, M5226P AG Q703 VS2SA1015Y/-1 Silicon, PNP, 2SA1015 Y AB
IC105 VHiM5226P//-1 Graphic Equalizer, M5226P AG Q704 VS2SC3711GR-1_ Silicon, NPN, 2SC3711 GRAB
1C201 VHiIM51544AL-1 Record Amp., M51544AL = AG 0705 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR AB
C401 VHiTA7283AP-1 Power Amp., TA7283AP AK 0706 VS2SA1015Y/-1 Silicon, PNP, S2A1015 Y, H AB
1C501 VHiTA7719P/-1 — Dolby NR Circuit, TA7719P
AP
| Only
-
C601 VHiBA3706//-1 APSS Circuit, BA3706 . AL 0707 VS2SC2878B/-1 Silicon, NPN, 2SC2878 B AC
IC801 RH-iX1293AFZZ = Mechanism Control AR 0708 VS2SC2878B/-1 _— Silicon, NPN, 2SC2878 B_ ~—s AC
iC802 RH-iX1294AFZZ = Mechanism Control AR 0709 VS2SC2240BL-1 _ _ Silicon, NPN, 2SC2240 BL: AB
C803 VHiTA7267P/-1- | Motor Reverse, TA7267P — AL Q710 VS2SC2240BL-1 _ Silicon, NPN, 2SC2240 BL AB
1C804 _VHiTA7267P/-1 Motor Reverse, TA7267P AL Q711 VS2SC2240BL-1__ Silicon, NPN, 2SC2240 BL. AB
| | | _ | i Q712 VS2SC2240BL-1 _ Silicon, NPN, 2SC2240 BL AB
TRANSISTORS Q713 VS2SA966-Y/-1 Silicon, PNP, S2A966 Y AE
. 2 = 0714 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR AB
Q1 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GRAB 0717 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR. AB
0101 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR, H AB 0718 VS2SC3711GR-1_ Silicon, NPN, 2SC3711 GRAB
| a Only - Q719 VS2SA1015Y/-1 — Silicon, PNP, 2SA1015 Y AB
Q102- VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR, H AB 0720 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR "AB
ei Only 0721 VS2SC3711GR-1__ Silicon, NPN, 2SC3711 GR AB
Q103 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GRAB 801 V$2SC1173-Y-3 Silicon, NPN, 2SC1173 Y s AF
Q104 ~VS2SC3711GR-1 Silicon, NPN, 2SC3711 GRAB Q802 VS2SC3242-G-1 — Silicon, NPN, 2SC3242 G = AC
Q131 VS2SC2878B/-1 —_— Silicon, NPN, 2SC2878 B= AC Q803 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR = AB
Q132 VS2SC2878B/-1 _ Silicon, NPN, 2SC2878 B AC Q805 VS2SC2236Y/-1 — Silicon, NPN, 2SC2236 Y — AC
Q161 VS2SC3711GR-1__— Silicon, NPN, 2SC3711 GR' AB | =Q806 VS2SC2236Y/-1 Silicon, NPN, 2SC2236 Y | AC
O171 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR. AB 0807 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR AB
Q172 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GRAB Q808 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR, H AB
Q201 VS2SC3711GR-1
Silicon, NPN, 2SC3711 GR
AB :
h e Only
o o 7
0202 VS2SC3711GR-1 Silicon; NPN, 2SC3711 GRAB Q809 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GRAB
0203 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR, H AB Q810 VS2SC3711GR-1_ Silicon, NPN, 2SC3711 GR AB
- | a - Only 081 1 VS2SA1015Y/-1 _— Silicon, PNP, 2SA1015 Y —s AB
0204 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR,H AB Q812 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GRAB
| Only | 0813 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GRAB
0205 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GRAB Q816 VS2SC3711GR-1 — Silicon, NPN, 2SC3711 GR, H AB
0206 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GR. AB | | Only |
0231 VS2SD468-C/-1 Silicon, NPN, 2SD468 C AD 0817 VS2SC3711GR-1 Silicon, NPN, 2SC3711 GRAB
0232 VS2SD467-C/-1 Silicon, NPN, 2SD467 C AC Q818 VS2SA1015Y/-1. Silicon, PNP, 2SA1015 Y —s AB
Q233 VS2SD467-C/-1 Silicon, NPN, 2SD467 C AC Q819 VS2SC2236Y/-1 NPN, 2SC2236 Y AC
