ADJUSTM ENT
ITEM
POINTS
Torque
—
Torque meter
ea
35—70
Play TW-2111
g-cm)
Fast-forward
(Fast-forward:
TW-2231
90—180 g-cm) |
Rewind
|
(Rewind:
TW-2231
90—180 g-cm)
Sine waveform
attains the
maximum.
Azimuth adjusting
screw
Test tape
MTT-114
Tape speed
CAUTION
When
the batteries
become
worn
or when
a power
failure
occurs during playback or recording, the head is kept in the
upper
position
and
the
cassette
compartment
cannot
be
opened
by pressing the eject button. In this case, the tape
lock release knob which
is located below the cassette com-
partment
(Figure
19—1)
should
be pushed twice leftward.
Then the head is lowered and the cassette compartment can be
opened. However, there might be the case where the head will
not come down because of the conditions of mechanical gears.
In this case, replace the batteries with new ones.
Test tape
High speed
High speed
High speed
(H Model Only)
(H Model Only)
MTT-118
Deck 1: VR801
Deck 1, 2:
Normal speed | (Short TP801 and | 2000 + 7 Hz
MTT-111
TP803)
Normal speed
Deck 2: VR803
Deck 1, 2:
(Short
TP802 and | 3000 + 10 Hz
TP803)
* Perform the high
Deck 1: VR802
|
speed adjust-
Deck 2: VR804
ment first and
then the normal
speed adjust-
ment.
CIRCUIT ADJUSTMENT
(AUDIO SECTION)
SETTING
® Dolby NR Switch: off
POSITION
© Dubbing Speed: Normal
OF SWITCH
AND KNOB
REMARKS
(CHECK)
DECK 1
Test tape
L: VR104
PLAYBACK | MTT-150
R: VR105
SENSITI-
VITY
.
Normal: 300 mV
DECK 2
Test tape
L: VR106
PLAYBACK | MTT-150
R: VR107
SINSITIVI-
TY
Nomal: 300 mV
QT-95H(BK)
OT-95H(BK)

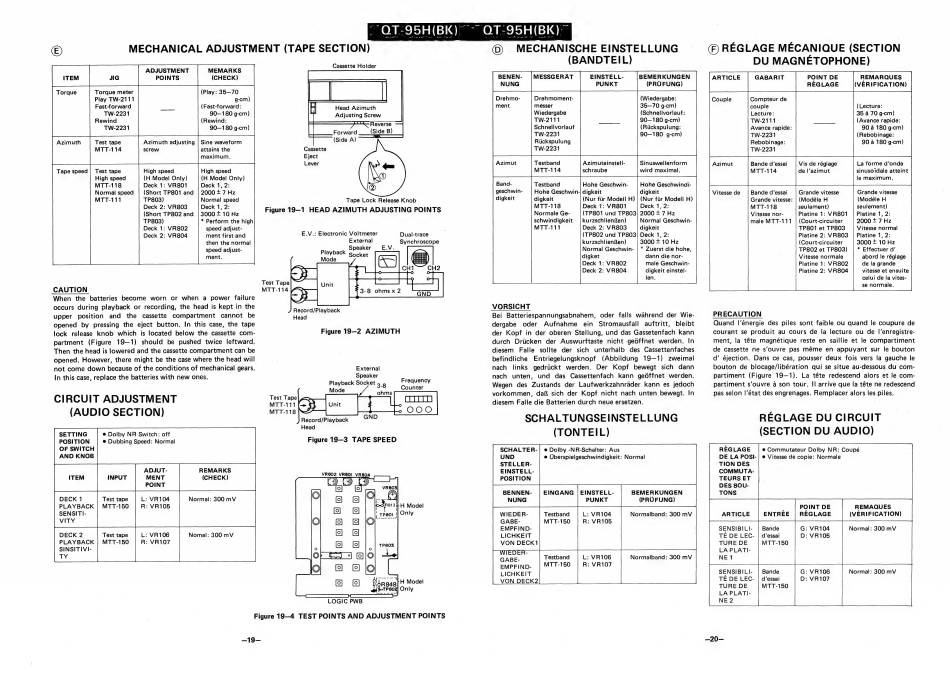

MECHANICAL =]
(TAPE SECTION)
Cassette Holder
Head Azimuth
Adjusting Screw
Reverse
(Side B)
Cassette
Eject
Lever
Tape Lock Release Knob
Figure 19-1
HEAD AZIMUTH ADJUSTING POINTS
E.V.: Electronic Voltmeter
Dual-trace
External
Synchroscope
Speaker
E.V.
Playback Socket [aw |@|
Record/Playback
Head
Figure 19—2 AZIMUTH
External
Speaker
Playback Socket 4,
Frequency
Counter
Mode
Record/Playback
Head
Figure 19—3 TAPE SPEED
eneve VR8Ol VR804
i)
LOGIC PWB
Figure 19—4 TEST POINTS AND ADJUSTMENT POINTS
—19—
MECHANISCHE EINSTELLUNG
(BANDTEIL)
©
MESSGERAT
EINSTELL-
BEMERKUNGEN
PUNKT
(PRUFUNG)
Drehmo-
Drehmoment-
(Wiedergabe:
ment
messer
35—70 g-cm)
Wiedergabe
(Schnellvorlauf:
TW-2111
90—180 g-cm)
Schnellvorlauf
(Riickspulung:
TW-2231
90—180
g-cm)
Riickspulung
TW-2231
|
Azimut
Testband
Azimuteinstell-
Sinuswellenform
MTT-114
schraube
wird maximal.
Band-
Testband
Hohe Geschwin-
Hohe Geschwindi-
geschwin-
| Hohe Geschwin-| digkeit
digkeit
digkeit
digkeit
(Nur fair Modell H) | (Nur fir Modell H)
MTT-118
Deck 1: VR801
Deck 1,2:
|
Normale Ge-
(TP801 und TP803/ 2000 + 7 Hz
schwindigkeit
| kurzschlienRen)
Normal Geschwin-
MTT-111
Deck 2: VR803
digkeit
(TP802 und TP803)} Deck 1, 2:
kurzschlienBen)
3000 + 10 Hz
Normal Geschwin- | * Zuerst die hohe,
digket
dann die nor-
Deck 1: VR802
male Geschwin-
Deck 2: VR804
digkeit einstel-
len.
VORSICHT
Bei Batteriesoannungsabnahem,
oder falls wahrend der Wie-
dergabe
oder
Aufnahme
ein
Stromausfall
auftritt,
bleibt
der Kopf in der oberen Stellung, und das Gassetenfach kann
durch
Driicken
der Auswurftaste
nicht gedffnet werden.
In
diesem
Falle
sollte der sich unterhalb
des Cassettenfaches
befindliche
Entriegelungsknopf
(Abbildung
19—1)
zweimal
nach
links
gedriickt
werden.
Der
Kopf
bewegt
sich dann
nach
unten,
und
das Cassettenfach
kann geoffnet werden.
Wegen
des Zustands der Laufwerkzahnrader
kann es jedoch
vorkommen,
da sich der Kopf nicht nach unten bewegt. In
diesem Falle die Batterien durch neue ersetzen.
SCHALTUNGSEINSTELLUNG
(TONTEIL)
SCHALTER-|
@ Dolby -NR-Schalter: Aus
UND
e Uberspielgeschwindigkeit: Normal
STELLER-
|
EINSTELL-
POSITION
BENNEN-
EINSTELL-
BEMERKUNGEN
NUNG
PUNKT
(PROFUNG)
|
WIEDER-
Testband
L: VR104
Normalband: 300 mV_
GABE-
MTT-150
R: VR105
EMPFIND-
LICHKEIT
VON DECK1
ea
Testband
L: VR106
EMPFIND-
MTT-150
R: VR107
LICHKEIT
VON DECK2
Normalband: 300 mV
(©) REGLAGE MECANIQUE (SECTION
DU MAGNETOPHONE}
ARTICLE | GABARIT
POINT DE
REMARQUES
REGLAGE
(VERIFICATION)
Couple
Compteur de
couple
(Lecture:
Lecture:
35 4 70 g-cm)
TW-2111
(Avance rapide:
Avance rapide:
90 a 180 g-cm)
TW-2231
(Rebobinage:
Rebobinage:
90 a 180 g-cm)
TW-2231
La forme d'onde
sinusoidale atteint
le maximum,
Vis de réglage
de |l'azimut
Bande d'essai
MTT-114
Azimut
Vitesse de
Bande d'essai
Grande vitesse
Grande vitesse
Grande vitesse: | (Modéle H
(Modéle H
MTT-118
seulement)
seulement)
Vitesse nor-
Platine 1: VR801
| Platine 1, 2:
male MTT-111 | (Court-circuiter
2000 +7 Hz
TP801 et TP803
Vitesse normal
Platine 2: VR803_ | Platine 1, 2:
(Court-circuiter
3000 + 10 Hz
TP802 et TP803)
Vitesse normale
Platine 1: VR802
Platine 2: VR804
* Effectuer d'
abord le réglage
de la grande
vitesse et ensuite
celui de la vites-
se normale.
PRECAUTION
Quand
|'énergie des piles sont faible ou quand le coupure. de
courant se produit au cours de la lecture ou de |'enregistre-
ment, la téte magnétique
reste en saillie et le compartiment
de cassette ne s''ouvre pas méme
en appuyant
sur le bouton
d' éjection. Dans ce cas,
pousser
deux fois vers la gauche le
bouton de blocage/libération qui se situe au-dessous du com-
partiment (Figure 19—1). La téte redescend alors et le com-
partiment s'ouvre a son tour. II arrive que la téte ne redescend
pas selon l'état des engrenages. Remplacer alors les piles.
REGLAGE DU CIRCUIT
(SECTION DU AUDIO)
REG LAGE
| e Commutateur Dolby NR: Coupé
DE LA POSI- | © Vitesse de copie: Normale
TION DES
COMMUTA-
TEURS ET
DES BOU-
TONS
_ | POINT DE
ARTICLE | ENTREE | REGLAGE
SENSIBILI-
| Bande
G: VR104
TE DE LEC- | d'essai
D: VR105
TURE DE
MTT-150
LA PLATI-
NE 1
REMAQUES
(VERIFICATION)
Normal: 300 mV
SENSIBILI- | Bande
TE DE LEC- | d'essai
TURE DE
| MTT-150
LA PLATI-
NE 2
G: VR106
D: VR107
Normal: 300 mV
—20—
