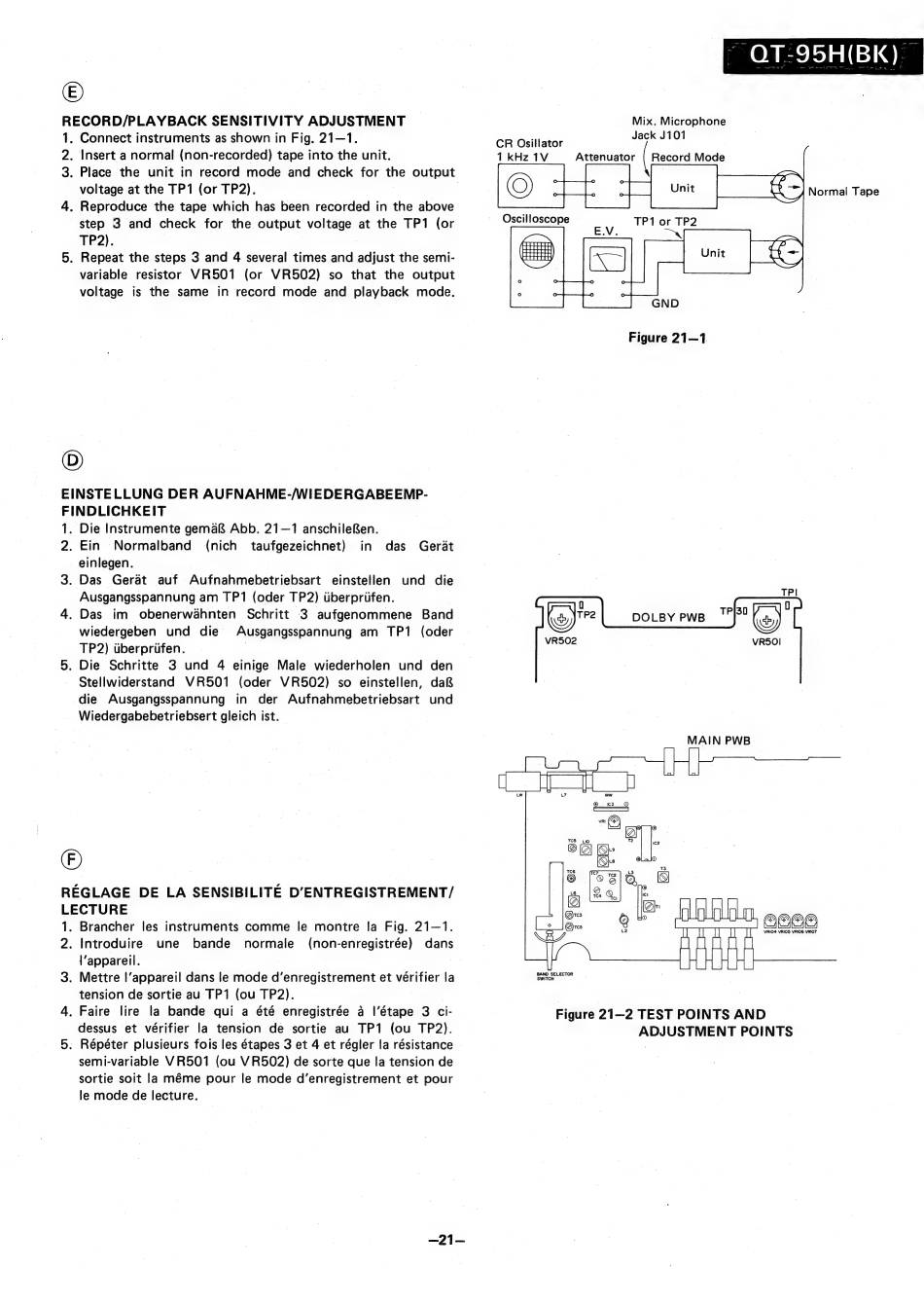

RECORD/PLAYBACK SENSITIVITY ADJUSTMENT
de
2.
3.
4.
Connect instruments as shown in Fig. 21—1.
Insert a normal (non-recorded) tape into the unit.
Place the unit in record mode and check for me output
voltage at the TP1 (or TP2).
|
Reproduce the tape which has been recorded in the above
step 3 and check for the output voltage at the TP1 (or
TP2).
. Repeat the steps 3 and 4 several times and "ding the semi-
variable resistor VR501
(or VR502)
so that the output
voltage
is the same
in record mode and playback mode.
EINSTELLUNG DER AUFNAHME-/WIEDERGABEEMWMP-
FINDLICHKEIT
1.
2.
3.
Die Instrumente gemaf Abb. 21—1 anschileRen.
Ein Normalband
(nich
taufgezeichnet)
in
das
Gerat
einlegen.
|
Das Gerat
auf Aufnahmebetriebsart
einstellen
und die
Ausgangsspannung am TP1 (oder TP2) tiberpriifen.
. Das
im
obenerwaéhnten
Schritt 3 aufgenommene
Band
Ausgangsspannung
am TP1
(oder —
wiedergeben
und
die
TP2) tberprufen.
. Die Schritte
3 und
4 einige Male wiederholen
und den
Stellwiderstand
VR501
(oder VR502)
so einstellen, da
die Ausgangsspannung
in der Aufnahmebetriebsart
und
Wiedergabebetriebsert gleich ist.
©
REGLAGE
DE LA SENSIBILITE
D'ENTREGISTREMENT/
LECTURE
1.
2.
3.
Brancher les instruments comme
le montre
la Fig. 21—1.
Introduire
une
bande
normale
(non-enregistrée)
dans
{'appareil.
Mettre l'appareil dans le mode d' Snreaistiement et vérifier la
tension de sortie au TP1 (ou TP2).
. Faire
lire la bande
qui a été enregistrée a |'étape 3 ci-
dessus et vérifier
la tension
de sortie
au
TP1
(ou TP2).
. Répéter plusieurs fois les étapes 3 et 4 et régler la résistance |
semi-variable VR501
(ou VR502) de sorte que la tension de
sortie soit la méme pour le mode d'enregistrement et pour
le mode de lecture.
—~21—
7
OT-95H(BK)
Mix. Microphone
Jack J101
Record Mode
CR Osillator
1 kHz 1V
Attenuator
Normal Tape
Figure 21—1.
MAIN
PWB
ft feo
7
*
®
ye
(0)
sag ily
£6 be
eles
:
HULL, oe Glalela
Si
HAHA
|
rH
BANO SELECTOR
SWITCH
Figure 21-2 TEST POINTS AND
ADJUSTMENT POINTS
