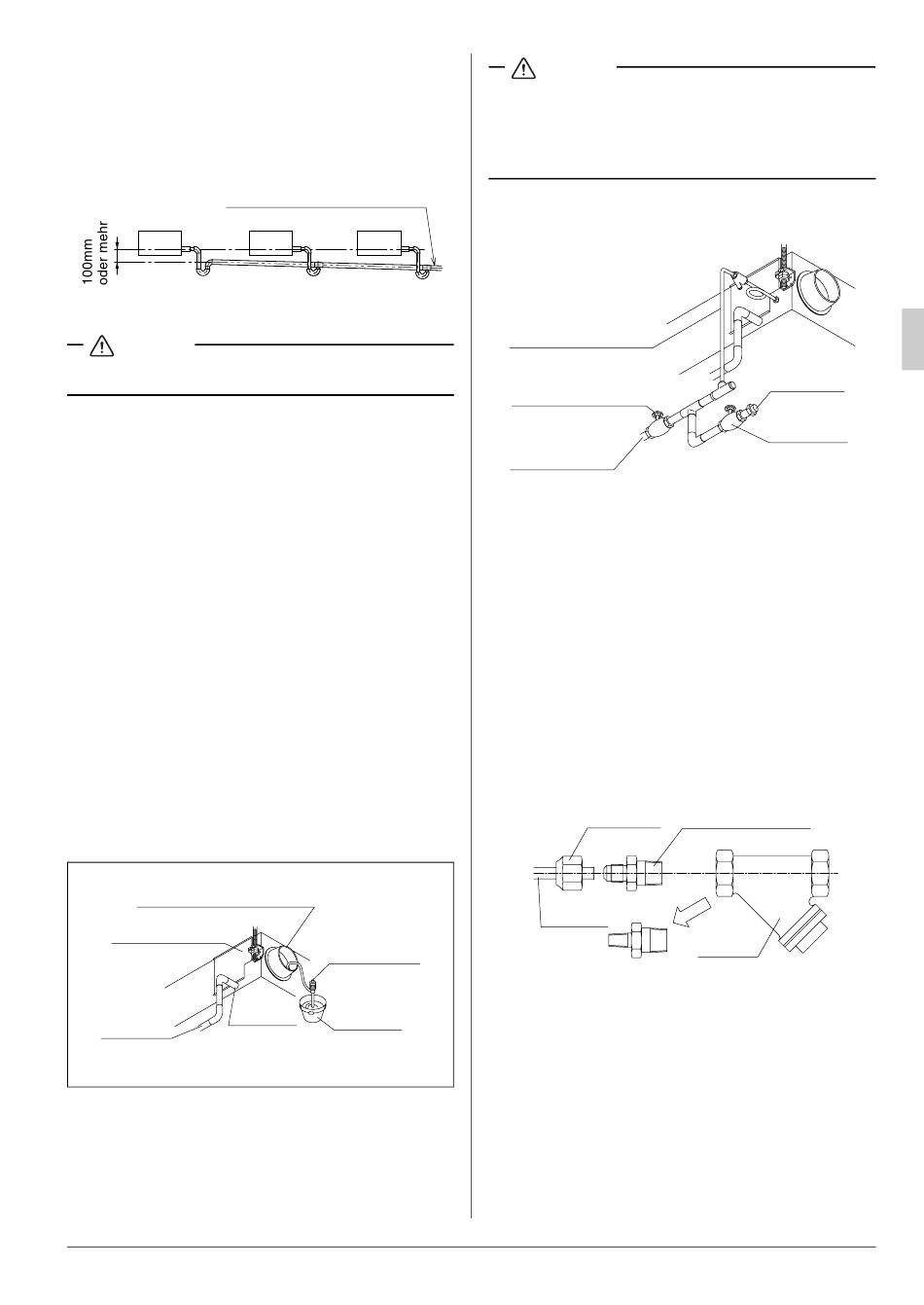

• Halten Sie die Kondenswasserleitung so kurz wie
möglich und verlegen Sie es mit einem Gefälle von
mindestens einem Prozent, um zu verhindern, dass sich
Luftblasen bilden können. (Siehe Abb. 7-2)
• Wenn mehrere Ablaufleitungen zusammengeführt
werden, den Einbau vornehmen, wie im folgenden
beschrieben. (Einen Ablauf-Wasserverschluß für jedes
Innenaggregat installieren.)
Zentrale Kondenswasserleitung
(mit einem Gefälle von mindestens 1% verlegen)
Abb. 7-2
ACHTUNG
Wasseransammlungen in der Ablaufleitung können
einem Verschluss führen.
• Der Durchmesser der Kondenswasserleitung sollte
größer oder mindestens genauso groß wie der
Durchmesser des Verbindungsrohrs sein.
(Rohrgröße: PT3/4B)
• Wenn die Leitung durch den Raum geführt wird, isolieren
Sie sie auf der gesamten Strecke.
• In Bereichen, in denen es zu Frost kommen kann, ist
dafür zu sorgen, dass die Leitung nicht einfrieren kann.
• Achten Sie darauf, dass kein Wasser aus der Leitung
austritt.
• Vermeiden Sie Bögen und kurven, damit die Leitung nicht
verstopft.
• Wenn Sie eine zentrale Ablaufleitung verwenden, folgen
Sie den Anweisungen in Abbildung 7-2.
• Wählen Sie den Durchmesser der Kondensatleitung
entsprechend der Kapazität des angeschlossenen
Geräts.
• Achten Sie darauf, dass die Kondensatleitung dort endet,
wo das Kondenswasser sicher ablaufen kann.
(2) Vergewissern Sie sich nach dem Abschluss der
Verrohrung, dass das Kondenswasser gleichmäßig
ablaufen kann.
• Prüfen Sie den Ablauf, indem Sie 1 Liter Wasser,
nachdem Sie die Wartungsklappe entfernen haben
(10 Schrauben), über die Inspektionsöffnung oder über
den Anschluss des Lüftungskanals für die
Raumversorgung (SA) in die Kondensatwanne einfüllen.
(Siehe Abb. 8)
Zuluft in den Raum (SA)
Lüftungskanal-Anschlussflansch
(Zubehörteil)
Wartungsabdeckung
Kondens-
Kondenswas-
wasserablauf
serleitung
(Bauseits zu
erstellen)
Abb. 8
(3) Bringen Sie an den folgenden 2 Stellen eine
Wärmeisolation an, damit sich an der Leitung kein
Kondensat bilden kann.
• Kondensatleitung der Inneneinheit
• Kondenswasserablauf
(4) Installation der Wasserversorgung
〈Nur Serie VKM-GAMV1〉
Deutsch
Tragbare Pumpe
(Bauseits zu
erstellen)
Eimer
(Bauseits zu
erstellen)
(Bild zeigt VKM-GAMV1)
ACHTUNG
Waschen Sie die Rohrleitungen für die Wasserversorgung
vor der Installation aus, damit vorhandener Schmutz entfernt
wird, oder installieren Sie in der Leitung ein Ablassventil und
öffnen dies, bis das auslaufende Wasser klar ist.
Achten Sie darauf, dass kein Schneidöl oder Reinigungsmi-
ttel in die Leitung gelangt.
• Schließen Sie, wie dargestellt, die Wasserversorgung mit
Filter (Zubehörteil) und die anderen Rohrleitungen und
Ventile (Bauseits zu erstellen) an die Inneneinheit an.
Wasserversorgung
mit Filter
(Zubehörteil)
Wasserversorgungs-
Absperrventil
(Bauseits zu erstellen)
Wasserversor-
gungsleitung
(Bauseits zu erstellen)
[VORSICHTSMASSREGEL]
• Achten Sie bei der Verlegung der Wasserversorgung
darauf, dass die Leitung nicht vor der Wartungsöffnung
liegt. Hierdurch wäre es nicht mehr möglich, das
Befeuchterelement auszutauschen.
• Installieren Sie den Filter (beiliegend), ein Absperrventil
und ein Ablassventil (beide bauseits beizustellen) so in
die Versorgungsleitung, dass sie leicht von der
Wartungsöffnung aus erreicht werden können.
• Die Wasserversorgung kann nicht direkt an die
allgemeine Wasserleitung angeschlossen werden. Kann
die Versorgung nur an die allgemeine Wasserleitung
angeschlossen werden, muss ein (zugelassener)
Wasserspeicher installiert werden.
• Verwenden Sie für die Versorgungsleitung Kupferrohr,
müssen die Halbverbindungstücke ausgetauscht
werden. (Siehe Abb. 9)
Austausch der Verbindungsstücke bei Kupferanschlüssen
Bördelmutter
(Zubehörteil)
Versor-
gungs-
seite
Kupferrohr
Entfernen
Abb. 9
Halbverbindungsstücke austauschen
• Verwenden Sie zwei Schraubenschlüssel, wenn Sie die
Halbverbindungsstücke der Rohrleitungen lösen oder
festziehen.
• Ziehen Sie die Rohrleitungen ohne zu starken Druck fest.
[VORSICHTSMASSNAHMEN]
• Verwenden Sie für den Befeuchter nur sauberes, den
örtlichen Vorschriften entsprechendes Wasser
(Fischwasser, örtliche Versorgung).
• Verschmutztes Wasser kann die Funktion des
Befeuchters beeinträchtigen und dazu führen, dass
Ventile verstopfen und sich der Schmutz in den Tanks
sammelt. (Verwenden Sie nie Wasser aus einem
Kühlturm oder Warmwasser einer Heizung.)
Kappe
(Bauseits zu
erstellen)
Ablassventil
(Bauseits zu
erstellen)
Halbverbindungsstück
(Zubehörteil)
Gerät-
eseite
Y-Filter
6
