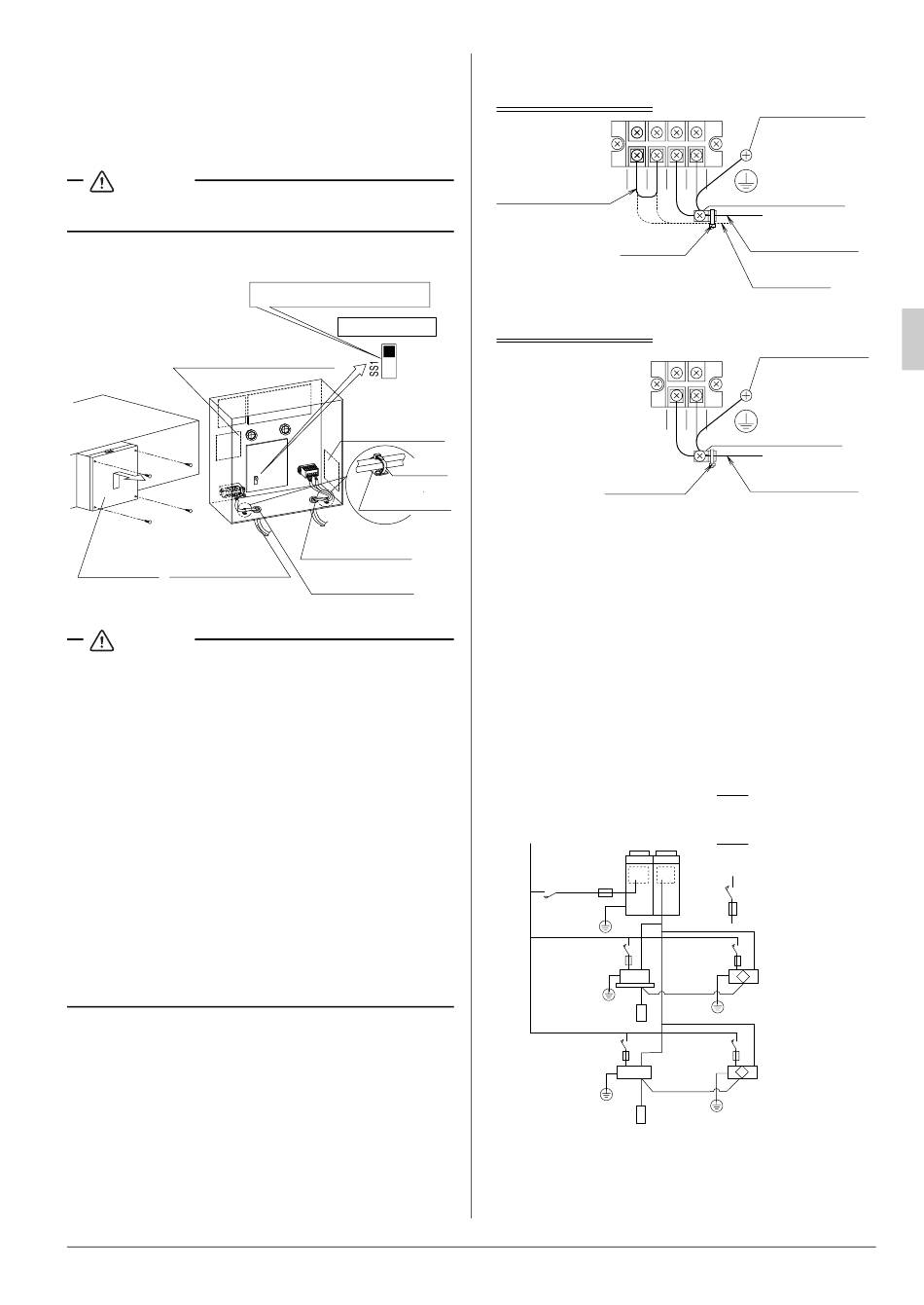

10 VERDRAHTUNGSBEISPIEL UND
EINSTELLUNG DER FERNBEDIENUNG
10. 1 ÖFFNEN UND SCHLIESSEN DES
SCHALTKASTENS UND ANSCHLUSS DER
KABEL
ACHTUNG
Schalten Sie die Stromversorgung ab, bevor Sie den
Schaltkasten öffnen.
• Nehmen Sie den Deckel des Schaltkastens ab und schließen
Sie die Kabel wie in unten dargestellt an.
Schalter SS1 dient zur Einstellung
der Fernbedienung.
Gerät arbeitet nicht, wenn
die Einstellungen
Platz für Installation der
geändert werden.
Adapterleiterplatte (KRP2A1)
A3P
X1M
Netzstromverkabelung
Schaltkasten-
und Erdung
deckels
HINWEIS) A3P : nur Serie VKM-GAMV1
ACHTUNG
• Siehe "Schaltplan" auf der Rückseite des Deckels des
Schaltkastens
• Denken Sie daran Isoliermaterial oder Kitt (handelsübliche
Produkte) anzubringen, um ein Eindringen von Wasser,
Insekten oder anderen Fremdkörpern von außen zu
verhindern. Ansonsten kann es im Schaltkasten zu einem
Kurzschluss kommen.
• Verwenden Sie, damit kein Druck auf die Kabelverbindungen
ausgeübt wird, die mitgelieferten Kabelbinder. Achten Sie
zudem bei der Verkabelung darauf, dass der Deckel des
Schaltkastens richtig sitzt, indem die Kabel korrekt verlegen
und den Deckel fest anbringen.
Achten Sie beim Anbringen des Deckels des Schaltkastens
darauf, dass keine Kabel eingeklemmt werden. Führen Sie
die Kabel um eine Beschädigung zu vermeiden durch die
Durchlassöffnungen.
• Achten Sie darauf, dass das Kabel der Fernbedienung, die
Kabel zwischen den Geräten und andere Elektrokabel
außerhalb des Geräts nicht nebeneinander liegen, sondern
mindestens 50 mm Abstand haben, da ansonsten elektrische
Störungen (statisches Rauschen) Fehlfunktionen oder
Schäden zur Folge haben könnten.
10. 2 Netzstromverkabelung und Erdung
• Ziehen Sie die Stromversorgung und das Massekabel durch
den Durchbruch in den Schaltkasten, schließen sie die Kabel
an und sichern Sie sie mit Hilfe der beiliegenden
Kabelbinder. (Siehe Abb. 17 - 1, 17 -2 )
Deutsch
Ändern Sie die Schaltereinstellungen nicht.
Werkseinstellung
NOR.
H
M
Platz für
nstallation der
A2P
Adapterleiterplatte
(KRP50-2)
A1P
X3M
Klammer
(Zubehörteil)
Kunststoffklemmteile
Kabeldurchführung
Übertragungskabel
Kabeldurchführung
Stromversorgung
〈 Serie VKM-GAMV1 〉
Details Klemmenleiste (X1M)
1 2 L N
Kabelbrücke
Bei Humidistat-
Installation enfernen
(Bauseits zu erstellen).
Klammer
(Zubehörteil)
Abb. 17-1
〈 Serie VKM-GAV1 〉
Details Klemmenleiste (X1M)
Klammer
Abb. 17-2
(Zubehörteil)
〈
Vorsichtsmaßnahmen beim Verlegen der
〉
Netzstromverkabelung
[VORSICHTSMASSNAHMEN]
[1] Es muss eine Sicherung installiert werden, die im Notfall die
Stromversorgung zum gesamten System unterbricht.
[2] Für die Stromversorgung der Geräte eines Systems kann
ein einzelner Schalter verwendet werden.
Allerdings müssen Sicherungen und Abzweigschalter
sorgfältig ausgewählt werden.
[3] Versehen Sie die Stromversorgung der einzelnen Gräte mit
jeweils einem Schalter und einer Sicherung, wie in der
Zeichnung dargestellt.
BEISPIEL KOMPLETTSYSTEM
VRV-
Stromversorgung
Außeneinheit
VRV-
Inneneinheit
VRV-
Inneneinheit
Fernbedienung
Erdungsanschluss
(M4 Schrauben,
Federscheiben,
Becherscheiben)
Kunststoffklemmteile
Netzstromverkabelung
Erdung
Verkabelung
für Humidistat
Erdungsanschluss
(M4 Schrauben,
Federscheiben,
Becherscheiben)
L N
Kunststoffklemmteile
Netzstromverkabelung
Erdung
Netzstromverkabelung
Abgeschirmtes Kabel
(H05VV-03G)
Übertragungsverkabelung
Abgeschirmtes Kabel
Schalter
Sicherung
