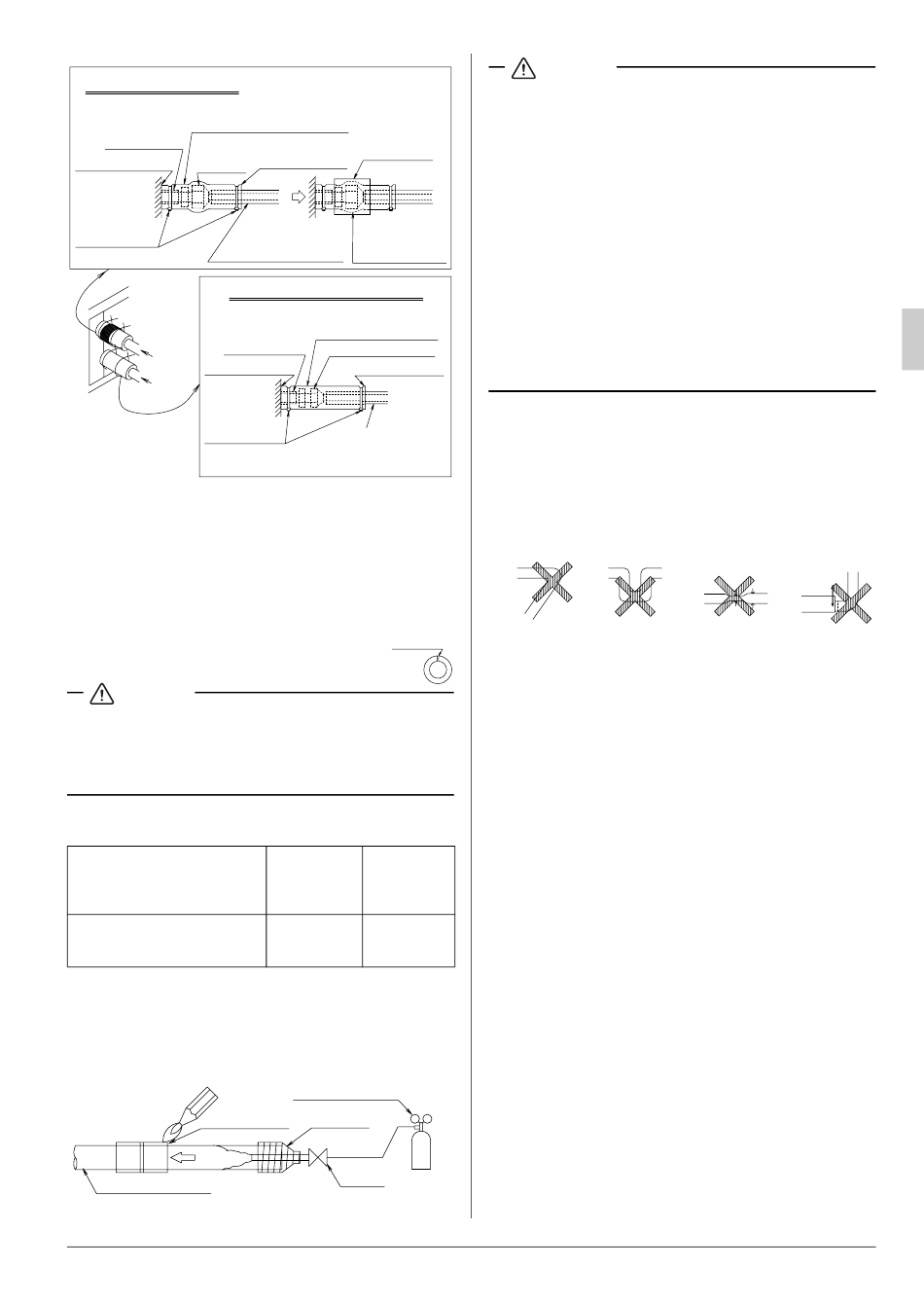

Isolation der Gasleitungen
Isoliermaterial
Isolation des Anschlussstücks
(Zubehörteil)
Rohrleitungen
(Haupteinheit)
Bördelmutter-
(1) An Basis befestigen
Verbindung
Haupteinheit
(2) Klammer
Isoliermaterial
(Zubehörteil)
Rohrleitungen
(Bauseits zu erstellen)
Isolation der Flüssigkeitsleitungen
Isoliermaterial
Rohrleitungen
Gas-
(Haupteinheit)
leitung
(1) An Basis befestigen
Flüssig-
keits-
Haup-
leitung
teinheit
(2) Klammer
(Zubehörteil)
Abb. 13
Vorsichtsmaßnahmen für die Installation eines Wärmeisola-
tors an der Bördelmutterverbindung
(1) Achten Sie darauf, dass die Rohrleitungsisolierung eng
anliegt, damit keine Luft an den Kanten der Isolierung aus-
treten kann.
(2) Ziehen Sie die Klemme nicht zu fest an, damit die richtige
Dicke des Isolators erhalten bleibt.
(3) Wickeln Sie das Dichtungsmaterial um den
oberen Teil der Bördelverbindung.
(4) Drehen Sie die Verbindung nach oben
(siehe die Abbildung auf der rechten Seite).
ACHTUNG
Beachten Sie, dass alle Rohrleitungen in ihrer gesamten
Länge bis zum Anschluss am Gerät vollständig isoliert
werden müssen. Auf allen freiliegenden Rohrleitungen
kann sich Kondenswasser bilden oder es besteht die
Gefahr von Verbrennungen, wenn diese berührt werden.
• Schließen Sie die Kältemittelleitungen und Abzweige wie in
dem Installationshandbuch der Außeneinheit beschrieben an.
Modell
VKM50GAMV1, VKM50GAV1
VKM80GAMV1, VKM80GAV1
VKM100GAMV1, VKM100GAV1
• Führen Sie zum Hartlöten der Kältemittelleitungen zunächst
eine Stickstoffspülung aus oder führen Sie die Hartlötarbeit
(Hinweis 2) aus, während Sie Stickstoff in die
Kältemittelleitungen einspeisen (Hinweis 1) und verbinden
Sie schließlich das Innengerät mit Hilfe der
Bördelverbindungen. (Siehe Abb. 14)
Zu lötender
Bereich
Stickstoff
Kühlmittelleitungen
Deutsch
Mittleres
Dichtungsstück
(4) Enden nach oben
(Zubehörteil)
(3) Um die Oberseite
der Bördelmutter-
Verbindung wickeln.
Isolation des Anschlussstücks
(Zubehörteil)
Bördelmutter-Verbindung
(4) Enden nach oben
Isoliermaterial
Rohrleitungen
(Bauseits zu erstellen)
Nähte nach
oben
Flüssigk-
Gasseitige
eitsseitige
Rohrleitung
Rohrleitung
Durchmesser
Durchmesser
φ 12,7
φ 6,4
Druckreduzierventil
Abkleben
Hand-
ventil
Stickstoff
Abb. 14
ACHTUNG
• Speisen Sie während der Hartlötung Stickstoff in die
Leitung und achten Sie darauf, dass der Druck bei
2
0,02MPa (0,2kg/cm
) oder niedriger liegt. Verwenden Sie
hierzu ein Druckminderventil.
(Dieser Druck entspricht in etwa einer leichten Brise.)
• Verwenden Sie zum Hartlöten der Verbindungsstellen von
Kühlmittelleitungen kein Flussmittel. Verwenden Sie
Phosphor-Kupfer-Lot (BCuP-2: JIS Z 3264/B-Cu93P-710/
795: ISO 3677), da dann kein Flussmittel erforderlich ist.
(Chlorhaltige Flussmittel können zur Korrosion der
Leitungen führen. Fluorhaltige Flussmittel können das
Kältemittel verderben, das dann wiederum das
Leitungssystem angreifen kann.)
• Verwenden Sie zum Hartlöten der Verbindungsstellen von
Kühlmittelleitungen keine Antioxidantien oder ähnliche
Materialien.
Rückstände können die Rohre verstopfen und so zu
Schäden führen.
8
LÜFTUNGSKANALANSCHLUSS
〈Bedenken Sie beim Verlegen der Lüftungskanäle
folgendes〉
• Verlegen Sie die Kanäle nicht wie in Abb. 15 dargestellt.
(a) Extremer Bogen
(b) Mehrfache
Biegungen
(Kanal nicht über
90˚ biegen.)
Abb. 15
• Für flexible Kanäle müssen folgenden Bogenmaße
eingehalten werden:
200-mm Kanal: 300mm Durchmesser
250-mm Kanal: 375mm Durchmesser
• Um einen Luftaustritt zu vermeiden, umwickeln Sie den
Bereich von Anschlussflansch und Kanal mit einem
Aluminiumband. (Siehe Abb. 16)
• Installieren Sie, um einen Luftkurzschluss zu vermeiden, die
Zuluftöffnung soweit wie möglich von der Ansaugöffnung.
• Verwenden Sie den für das jeweilige Modell korrekten Kanal
(Details finden Sie im Installationshandbuch).
• Verlegen Sie die beiden Kanäle zur Außeneinheit mit Gefälle
(mindestens 1/30), damit kein Regen eindringen kann.
Isolieren Sie die Luftkanäle des Außengeräts und die
Luftzufuhrkanäle des Innengeräts, um die Bildung von
Kondenswasser zu verhindern.
(Material: Glaswolle 25mm dick) (Siehe Abb. 16)
• Sind Temperatur und Feuchte in der Zwischendecke
immer hoch, installieren Sie in diesem Bereich eine
zusätzliche Lüftung.
• Benutzen Sie bei der Verwendung von Metallrohren
zwischen dem Rohr und der Wand in Holzgebäuden
elektrisches Isoliermaterial, um Metall- oder Drahtleisten
oder Metallplatten hindurch zu führen.
• Flexible oder schallgedämpfte Kanäle können zur
Reduzierung der Betriebsgeräusche bei der Versorgung des
Raumes mit Frischluft führen. Bedenken Sie bei der Auswahl
der Materialien die Lüfterleistung und das Betriebsgeräusch.
Nehmen Sie für Einzelheiten Kontakt zu Ihrem Daikin-
Fachhändler auf.
• Der Abstand zwischen der Zu- und Abluftöffnung sollte dem
3-fachen Kanaldurchmesser entsprechen.
(c) Verringern des
(d) Bogen direkt
Durchmessers
neben des
der anzuschlie-
Auslass
ßenden Leitung.
(Verringern Sie den
Leitungsdurchmesser
nicht in der Mitte.)
