• Programmation de la
motorisation
14
Éléments de commande
Les éléments de commande servant à programmer la
motorisation de la porte sont protégés par un
couvercle transparent qui peut être ouvert à l'aide
d'un tournevis.
Après avoir programmé la motorisation, refermer
impérativement le couvercle transparent.
A
. L'afficheur à chiffres sert à indiquer l'étape du
m e n u a i n s i q u e l e c h i f f r e p a r a m é t r é
correspondant.
a
. L'afficheur ponctuel: il est allumé lorsque la
motorisation est prête à fonctionner et clignote
au moment de la validation des combinaisons
programmées sur l'émetteur portatif.
B
. La touche
sert de touche d'ouverture pendant
le paramétrage et de touche de démarrage en
dehors du menu.
C
. La touche
sert de touche de fermeture
pendant le paramétrage.
D
. La touche
sert à consulter le menu de
paramétrage, à changer d'étape de menu et à
enregistrer les paramétrages.
La programmation de la commande est assistée par
menu. Appuyer sur la touche
guidage par menu. Les chiffres de l'afficheur
indiquent l'étape du menu. Au bout de 2 secondes
environ, l'afficheur clignote et le paramétrage peut
être modifié par le biais des touches
programmé est enregistré avec la touche
programme passe automatiquement à la phase
suivante du menu. En appuyant plusieurs fois sur la
touche
on pourra sauter certaines étapes du
menu. Pour terminer le menu, appuyer sur la touche
jusqu'à ce que le chiffre 0 s'affiche. En dehors du
menu, une impulsion de démarrage peut être donnée
à l'aide de la touche .
Avant de commencer la programmation
- Faire enclencher la porte en position au niveau
du chariot.
- Brancher la prise de secteur. L'afficheur
ponctuel ( ) est allumé.
a
- S'assurer que le positionnement de l'antenne
est correct (voir fig.
13
).
- Respecter le mode d'emploi de l'émetteur
portatif.
15
Étape de menu 1: programmer la fonction de
démarrage pour l'émetteur portatif
Appuyez un bref instant sur la touche
apparaît sur l'afficheur. Dès que l'afficheur clignote,
appuyez pendant une seconde environ sur la touche
de l'émetteur portatif que vous voulez utiliser
ultérieurement pour démarrer la motorisation. Dès
que le code a été lu, l'afficheur ponctuel rouge ( )
clignote cinq fois pour valider.
Le chiffre 0 apparaît.
Menu terminé.
16
Étape de menu 2: programmation de la
fonction éclairage pour l'émetteur portatif
Actionnez brièvement la touche
apparaît sur l'afficheur.
Actionnez à nouveau la touche
apparaît sur l'afficheur.
Appuyez sur la seconde touche de l'émetteur
portable permettant d'allumer la lumière de 4
minutes.
Dès que le code est lu, le voyant rouge (a) clignote 5
fois pour confirmer la validation. Le chiffre 0 apparaît.
Menu terminé.
Effacer tous les émetteurs programmés sur la
motorisation:
Brancher la prise de secteur de la motorisation en
maintenant la touche
appuyée.
Veuillez conserver cette notice de pose, d'emploi et d'entretien pendant toute la durée d'utilisation!
pour appeler le
et . Le chiffre
et le
. Le chiffre 1
a
. Le chiffre 1
. Le chiffre 2

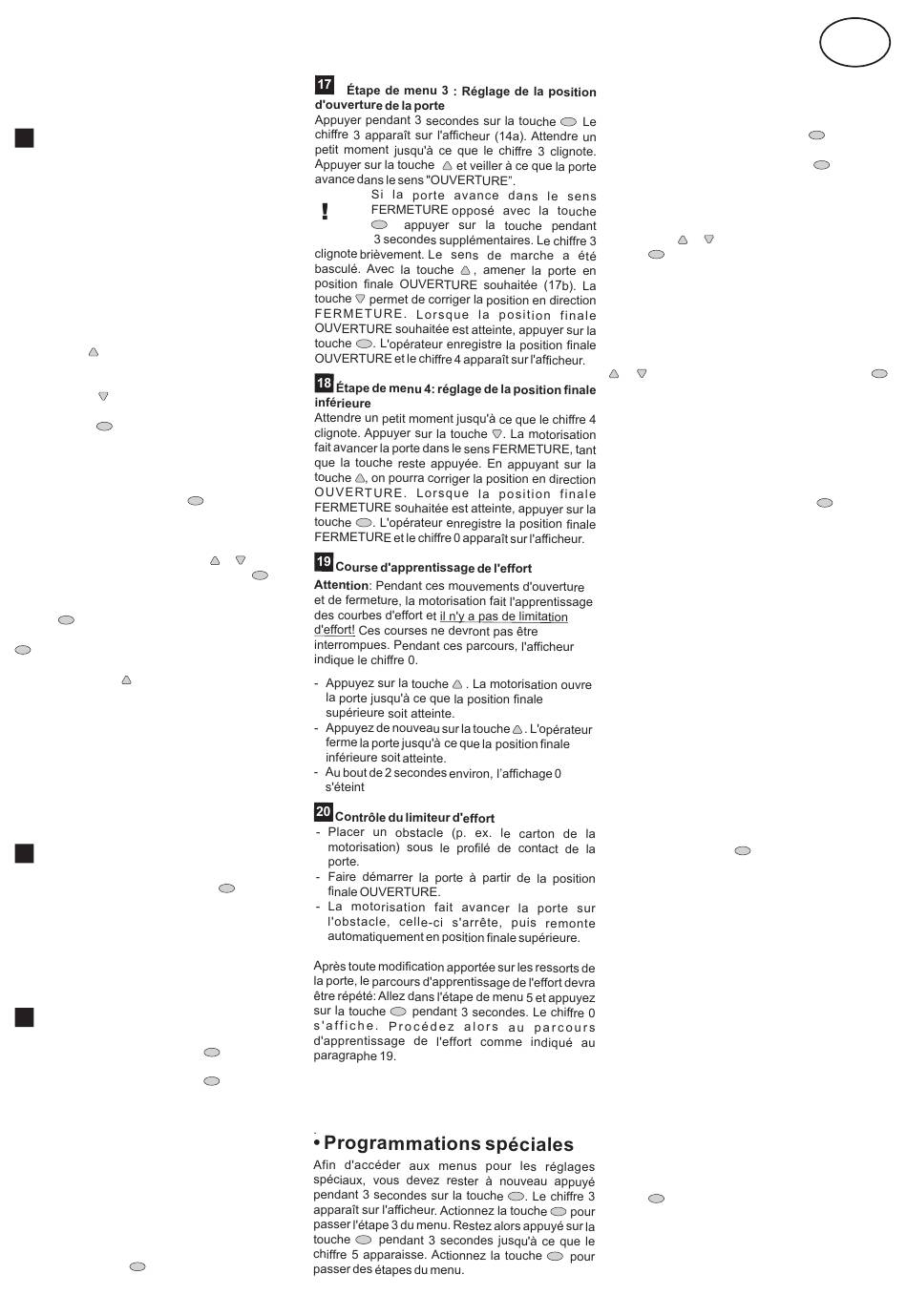

Étape de menu 5: limitation d'effort pour le
mouvement d'ouverture
Si vous avez quitté auparavant le menu de
paramétrage, maintenez la touche
secondes, jusqu'à ce que le chiffre 3 s'affiche.
Appuyez ensuite 2 fois sur la touche
que le chiffre 5 s'affiche. Au bout de 2 secondes
environ, l'afficheur clignote avec le chiffre paramétré
pour la limitation d'effort d'ouverture. On pourra
augmenter ou diminuer la limitation d'effort à l'aide
des touches
et . Après le réglage, appuyer sur la
touche
. Le chiffre 6 s'affiche
Étape de menu 6: limitation d'effort pour le
mouvement de fermeture
Au bout de 2 secondes environ, l'afficheur clignote et
le chiffre paramétré pour la limitation d'effort de
fermeture s'affiche. On pourra augmenter ou
diminuer la limitation d'effort à l'aide des touches
et . Après le réglage, appuyer sur la touche
Le chiffre 0 apparaît sur l'afficheur. Contrôler ensuite
les efforts programmés et le cas échéant répéter les
réglages.
Attention!
Un effort réglé trop haut peut entraîner
des blessures corporelles. Le réglage programmé
en usine est 4!
Étape de menu 7: durées d'éclairage
Appuyer de nouveau sur la touche
secondes, jusqu'à ce que le chiffre 7 s'affiche.
menu
durée
temps de
valeur
éclairage
préavis
0
60 s
1
120 s
2
240 s
3
0 s
4
0 s
5
60 s
6
120 s
7
60 s
0 s
8
120 s
0 s
9
240 s
0 s
Si un temps d'alerte est réglé, la lumière et le raccord
24 V s'allument avant que la commande ne se mette
Le réglage en usine définit la valeur 1.
en route.
TAM: Message OUVERTURE de porte; si la porte
n'est pas fermée, présence de 24 V pour
signalisation.
Étape de menu 8: distances freinées
Appuyer sur la touche
. Le chiffre 8 apparaît sur
l'afficheur.
Menu
Start
Stop
Start
valeur
ouvert ouvert
fermé fermé
0
0
0
0
1
15
0
15
2
0
15
0
3
15
15
15
4
25
30
25
5
15
15
15
6
15
15
15
7
35
35
65
8
55
15
15
9
uniquement course freinée
Ces chiffres correspondent aux distances freinées
en cm mesurées au niveau du chariot.
Indication importante:
Le réglage de la valeur 4, réalisé en usine, devra être
conservé. Une modification des distances freinées
ne pourra être effectuée qu'avec l'autorisation
formelle du fabricant de la porte. Appuyer sur la
touche
. Le chiffre 0 apparaît sur l'afficheur.
FR
pendant 3
jusqu'à ce
.
durant 3
24V
-
60 s
-
120 s
-
240 s
-
0 s
3 s
0 s
3 s
0 s
3 s
0 s
TAM
TAM
TAM
Stop
0
0
40
35
40
50
15
45
100
