Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den
Angaben auf dem Typenschild an.
Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort
angegeben.
Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.
Programmieren der Ausgangsfunktion bei 2-Leiter-DC Geräten (quadronorm)
durch Anschlussbelegung:
•
Schließerfunktion: 1/3 = L+; 2/4 = L-
•
Öffnerfunktion: 2/4 = L+; 1/3 = L-

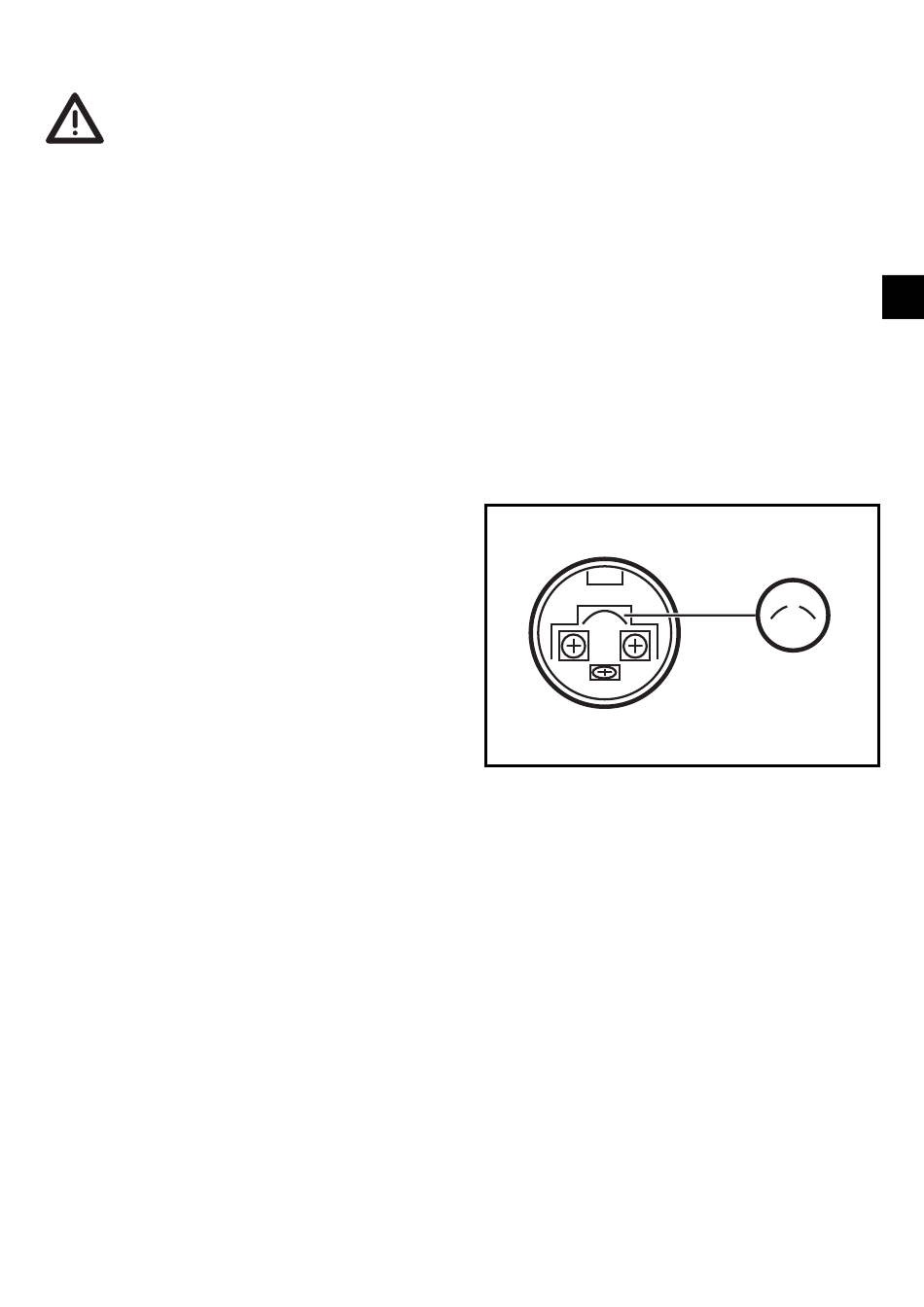

Programmieren der Ausgangsfunktion bei
AC/DC-Geräten: Diese Geräte werden
als Schließer ausgeliefert. Öffnen Sie
die Drahtbrücke zum Programmieren als
Öffner.
Betrieb
Prüfen Sie, ob der Sensor sicher funktioniert. Die LED leuchtet bei durchgeschal-
tetem Ausgang.
Der Betrieb des Sensors ist wartungsfrei. Für einwandfreies Funktionieren ist zu
beachten:
•
Die aktive Fläche und der Freiraum sollten von metallischen Ablagerungen
und Fremdkörpern freigehalten werden; insbesondere bei Montage mit aktiver
Fläche nach oben.
•
EMV: Das Gerät erfüllt die Anforderungen nach EN 60947-5-2.
