Bestimmungsgemäße Verwendung
Der Sensor erfasst berührungslos Metalle und meldet sie durch ein Schaltsignal.
Nennschaltabstand (Sn) 10 mm; Arbeitsbereich (Sa) 0 ... 8,1 mm (Werte nach
Norm-Messung auf ST 37; bei anderen Metallen kürzer).

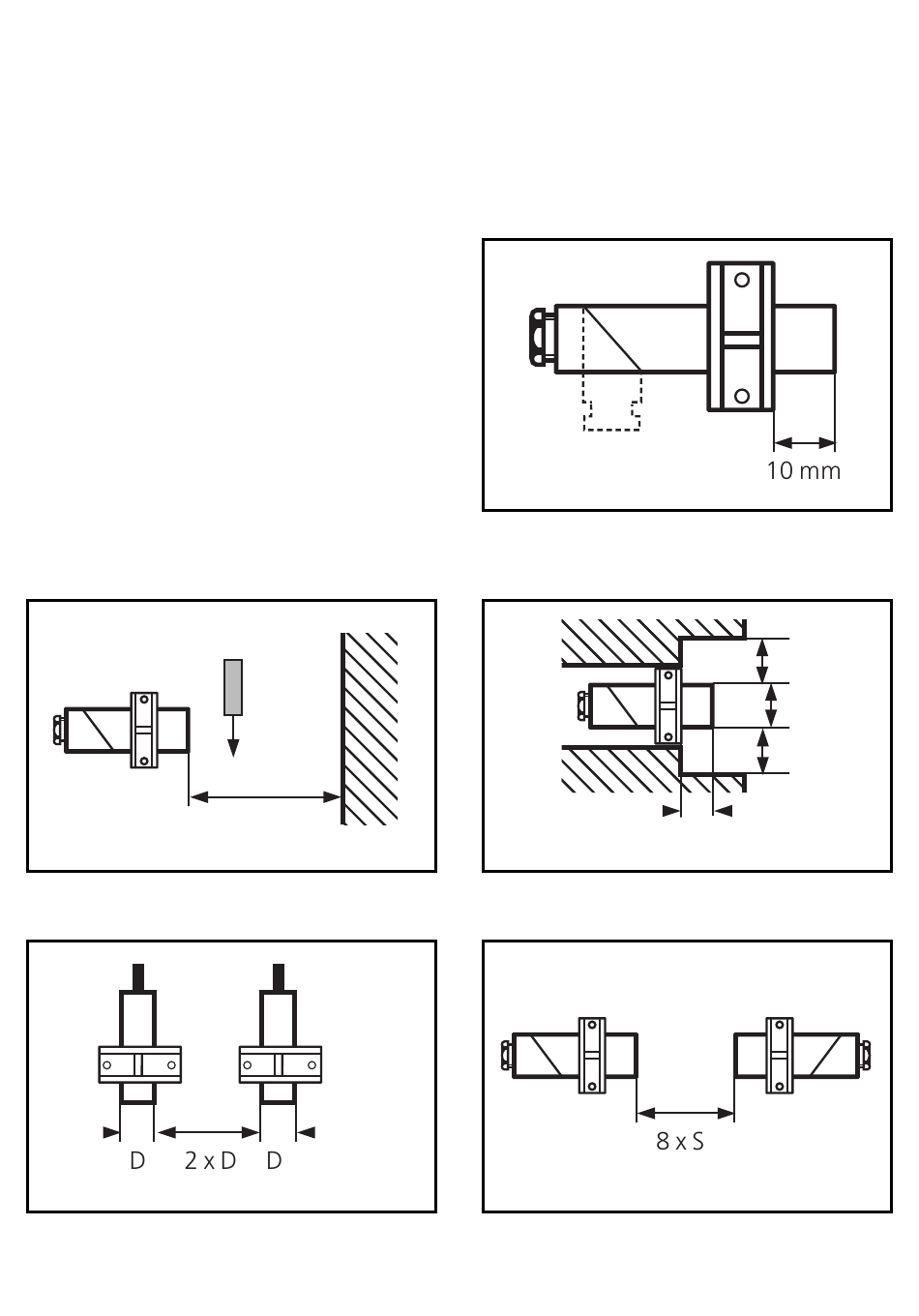

Montage
Montieren Sie das Gerät mit Hilfe der
mitgelieferten Befestigungsschelle.
Abstand zwischen aktiver Fläche und
Schelle 10 mm.
Einbau nichtbündig.
Freiräume an der aktiven Fläche bei
Einbau in Metall:
Mindestabstände bei Montage mehrerer Schalter gleichen Typs:
2
3 x S
n
D
D
D
2 x S
n
