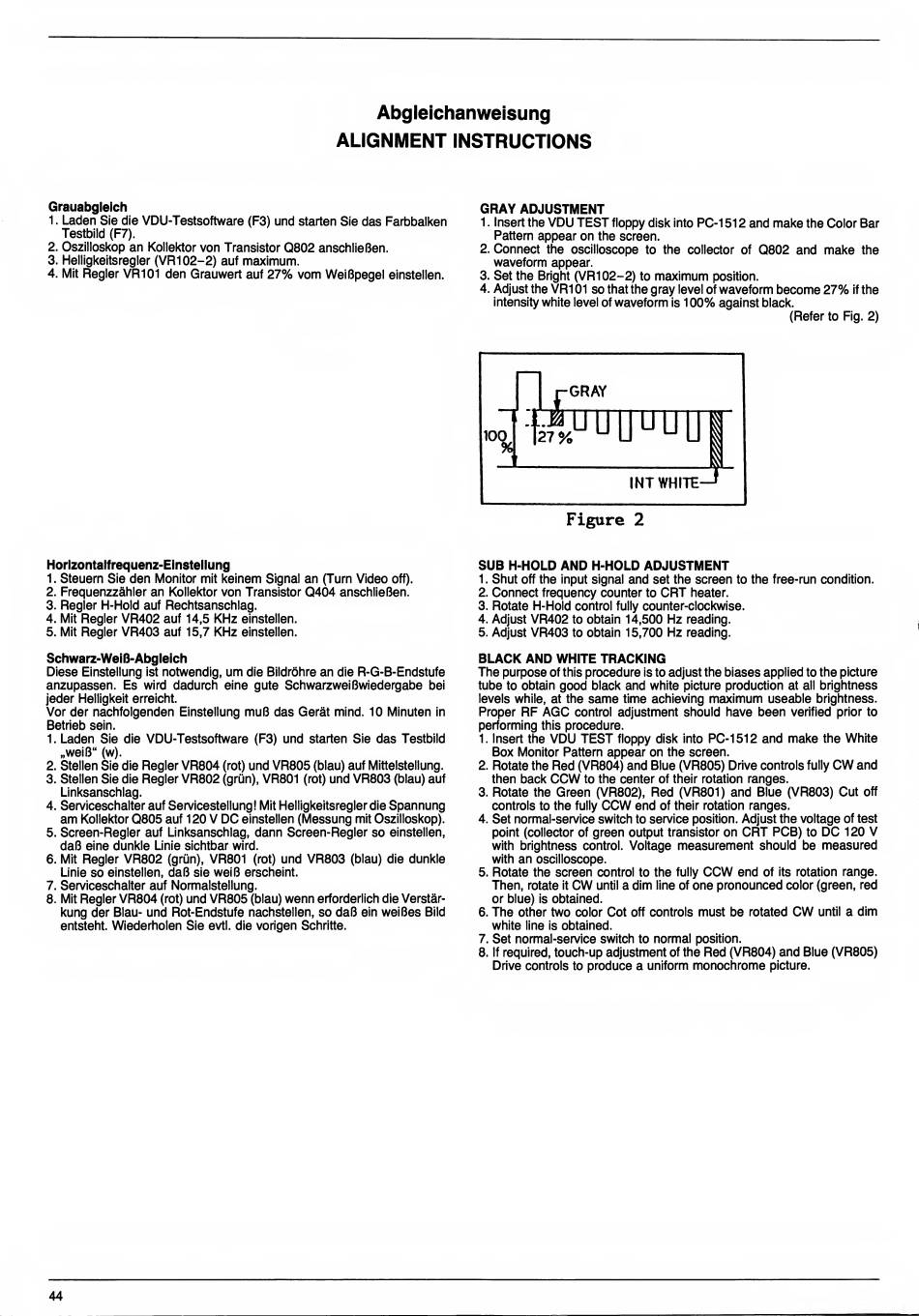

Abgleichanweisung
ALIGNMENT INSTRUCTIONS
Grauabgleich
1. Laden Sie die VDU-Testsoftware (F3) und starten Sie das Farbbalken
Testbild (F7).
2. Oszilloskop an Kollektor von Transistor Q802 anschlieBen.
3. Helligkeitsregler (VR102-2) auf maximum.
4. Mit Regler VR101 den Grauwert auf 27% vom WeiBpegel einstellen.
GRAY ADJUSTMENT
1. Insert the VDU TEST floppy disk into PC-1512 and make the Color Bar
Pattern appear on the screen.
2. Connect the oscilloscope to the collector of Q802 and make the
waveform appear.
3. Set the Bright (VR102-2) to maximum position.
4. Adjust the VR101 so that the gray level of waveform become 27% if the
intensity white level of waveform is 100% against black.
(Refer to Fig. 2)
r
j-GRAY
100
96
INT WHITE—t
Figure 2
Horizontalfrequenz-Einstellung
1. Steuern Sie den Monitor mit keinem Signal an (Turn Video off).
2. Frequenzzahler an Kollektor von Transistor Q404 anschlieBen.
3. Regler H-Hold auf Rechtsanschlag.
4. Mit Regler VR402 auf 14,5 KHz einstellen.
5. Mit Regler VR403 auf 15,7 KHz einstellen.
Schwarz-WeiB-Abgleich
Diese Einstellung ist notwendig, urn die Bildrohre an die R-G-B-Endstufe
anzupassen. Es wird dadurch eine gute Schwarzwei Bwiedergabe bei
jeder Helligkeit erreicht.
Vor der nachfolgenden Einstellung muB das Gerat mind. 10 Minuten in
Betrieb sein.
1. Laden Sie die VDU-Testsoftware (F3) und starten Sie das Testbild
„weiB" (w).
2. Stellen Sie die Regler VR804 (rot) und VR805 (blau) auf Mittelstellung.
3. Stellen Sie die Regler VR802 (grun), VR801 (rot) und VR803 (blau) auf
Linksanschlag.
4. Serviceschalter auf Servicestellung! Mit Helligkeitsregler die Spannung
am Kollektor Q805 auf 120 V DC einstellen (Messung mit Oszilloskop).
5. Screen-Regler auf Linksanschlag, dann Screen-Regler so einstellen,
daB eine dunkle Linie sichtbar wird.
6. Mit Regler VR802 (grun), VR801 (rot) und VR803 (blau) die dunkle
Linie so einstellen, daB sie weiB erscheint.
7. Serviceschalter auf Normalstellung.
8. Mit Regler VR804 (rot) und VR805 (blau) wenn erforderlich die Verstar-
kung der Blau- und Rot-Endstufe nachstellen, so daB ein weiBes Bild
entsteht. Wiederholen Sie evtl. die vorigen Schritte.
SUB H-HOLD AND H-HOLD ADJUSTMENT
1. Shut off the input signal and set the screen to the free-run condition.
2. Connect frequency counter to CRT heater.
3. Rotate H-Hold control fully counter-clockwise.
4. Adjust VR402 to obtain 14,500 Hz reading.
5. Adjust VR403 to obtain 15,700 Hz reading.
BLACK AND WHITE TRACKING
The purpose of this procedure is to adjust the biases applied to the picture
tube to obtain good black and white picture production at all brightness
levels while, at the same time achieving maximum useable brightness.
Proper RF AGC control adjustment should have been verified prior to
performing this procedure.
1. Insert the VDU TEST floppy disk into PC-1512 and make the White
Box Monitor Pattern appear on the screen.
2. Rotate the Red (VR804) and Blue (VR805) Drive controls fully CW and
then back CCW to the center of their rotation ranges.
3. Rotate the Green (VR802), Red (VR801) and Blue (VR803) Cut off
controls to the fully CCW end of their rotation ranges.
4. Set normal-service switch to service position. Adjust the voltage of test
point (collector of green output transistor on CRT PCB) to DC 120 V
with brightness control. Voltage measurement should be measured
with an oscilloscope.
5. Rotate the screen control to the fully CCW end of its rotation range.
Then, rotate it CW until a dim line of one pronounced color (green, red
or blue) is obtained.
6. The other two color Cot off controls must be rotated CW until a dim
white line is obtained.
7. Set normal-service switch to normal position.
8. If required, touch-up adjustment of the Red (VR804) and Blue (VR805)
Drive controls to produce a uniform monochrome picture.
44
