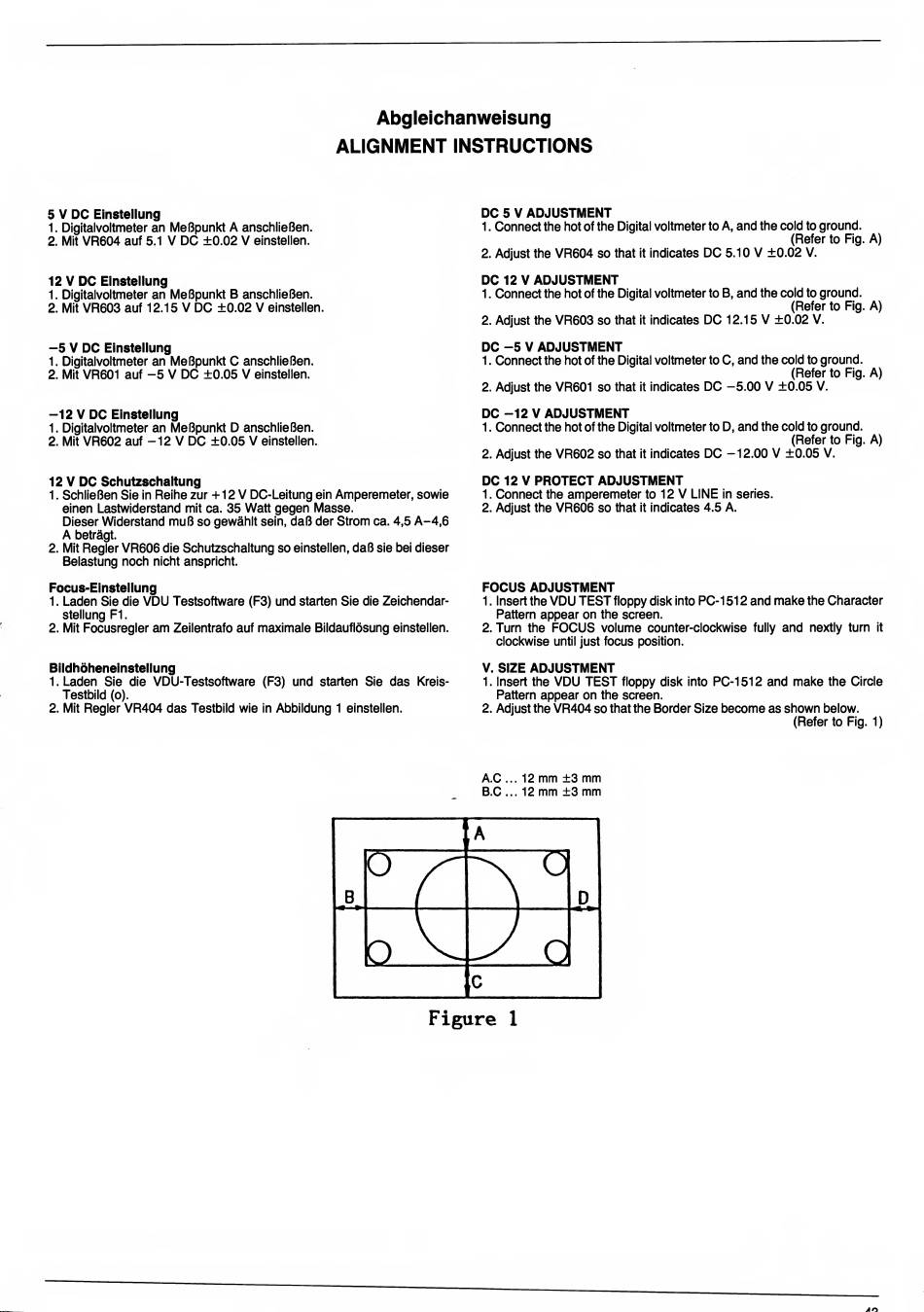

Abgleichanweisung
ALIGNMENT INSTRUCTIONS
5 V DC Einstellung
1. Digitalvoltmeter an MeBpunkt A anschlieBen.
2. Mit VR604 auf 5.1 V DC ±0.02 V einstellen.
12 V DC Einstellung
1. Digitalvoltmeter an MeBpunkt B anschlieBen.
2. Mit VR603 auf 12.15 V DC ±0.02 V einstellen.
—5 V DC Einstellung
1. Digitalvoltmeter an MeBpunkt C anschlieBen.
2. Mit VR601 auf -5 V DC ±0.05 V einstellen.
-12 V DC Einstellung
1. Digitalvoltmeter an MeBpunkt D anschlieBen.
2. Mit VR602 auf -12 V DC ±0.05 V einstellen.
12 V DC Schutzschaltung
1. SchlieBen Sie in Reihe zur +12 V DC-Leitung ein Amperemeter, sowie
einen Lastwiderstand mit ca. 35 Watt gegen Masse.
Dieser Widerstand muB so gewahlt sein, daB der Strom ca. 4,5 A-4,6
A betragt.
2. Mit Regler VR606 die Schutzschaltung so einstellen, daB sie bei dieser
Belastung noch nicht anspricht.
Focus-Einstellung
1. Laden Sie die VDU Testsoftware (F3) und starten Sie die Zeichendar-
stellung FI.
2. Mit Focusregler am Zeilentrafo auf maximale Bildauflosung einstellen.
Bildhoheneinstellung
1. Laden Sie die VDU-Testsoftware (F3) und starten Sie das Kreis-
Testbild (o).
2. Mit Regler VR404 das Testbild wie in Abbildung 1 einstellen.
DC 5 V ADJUSTMENT
1. Connect the hot of the Digital voltmeter to A, and the cold to ground.
(Refer to Fig. A)
2. Adjust the VR604 so that it indicates DC 5.10 V ±0.02 V.
DC 12 V ADJUSTMENT
1. Connect the hot of the Digital voltmeter to B, and the cold to ground.
(Refer to Fig. A)
2. Adjust the VR603 so that it indicates DC 12.15 V ±0.02 V.
DC -5 V ADJUSTMENT
1. Connect the hot of the Digital voltmeter to C, and the cold to ground.
(Refer to Fig. A)
2. Adjust the VR601 so that it indicates DC -5.00 V ±0.05 V.
DC -12 V ADJUSTMENT
1. Connect the hot of the Digital voltmeter to D, and the cold to ground.
(Refer to Fig. A)
2. Adjust the VR602 so that it indicates DC -12.00 V ±0.05 V.
DC 12 V PROTECT ADJUSTMENT
1. Connect the amperemeter to 12 V LINE in series.
2. Adjust the VR606 so that it indicates 4.5 A.
FOCUS ADJUSTMENT
1. Insert the VDU TEST floppy disk into PC-1512 and make the Character
Pattern appear on the screen.
2. Turn the FOCUS volume counter-clockwise fully and nextly turn it
clockwise until just focus position.
V. SIZE ADJUSTMENT
1. Insert the VDU TEST floppy disk into PC-1512 and make the Circle
Pattern appear on the screen.
2. Adjust the VR404 so that the Border Size become as shown below.
(Refer to Fig. 1)
A. C ... 12 mm ±3 mm
B. C ... 12 mm ±3 mm
Figure 1
