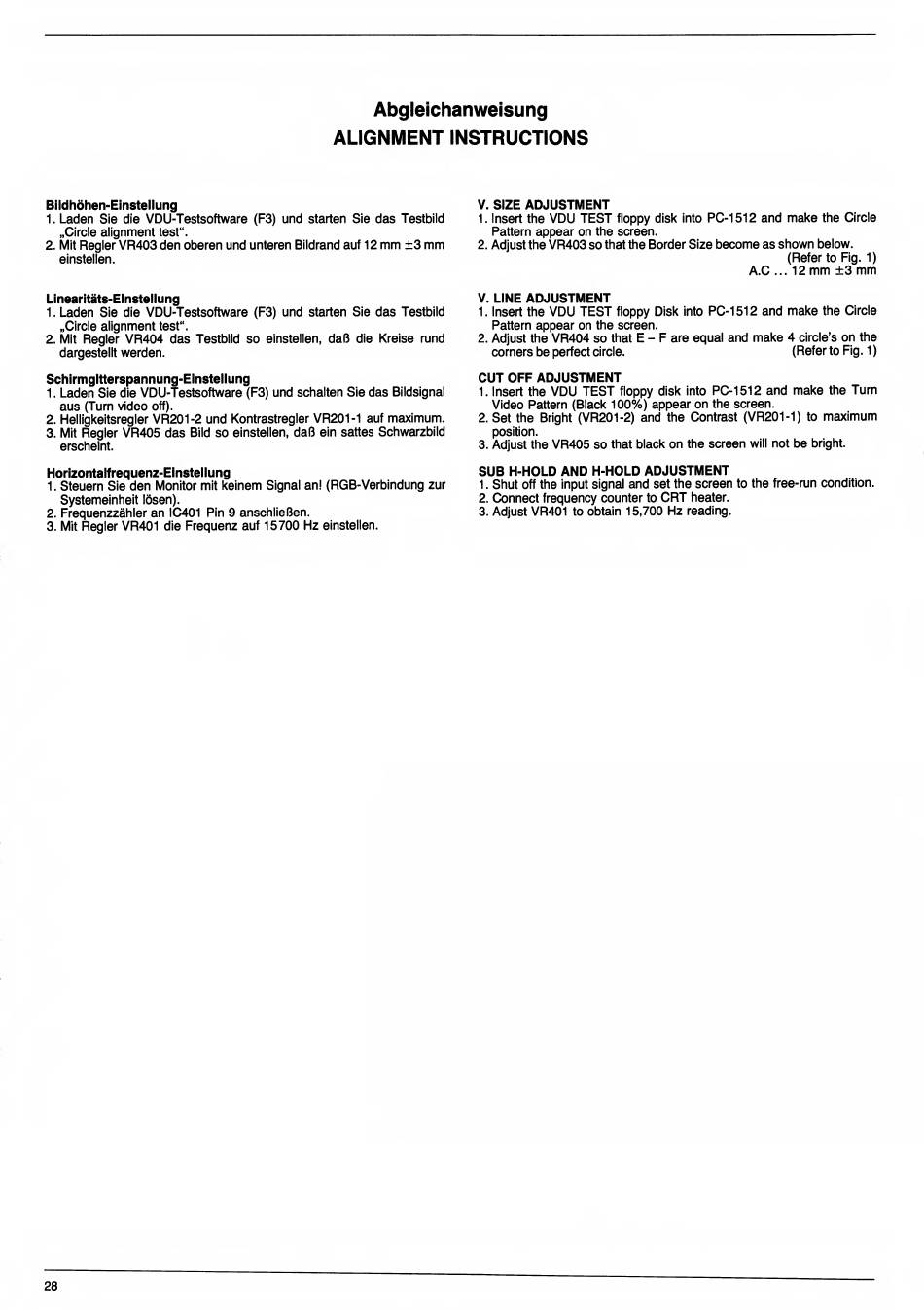

Abgleichanweisung
ALIGNMENT INSTRUCTIONS
Bildhohen-Einstellung
1. Laden Sie die VDU-Testsoftware (F3) und starten Sie das Testbild
..Circle alignment test".
2. Mit Regler VR403 den oberen und unteren Bildrand auf 12 mm ±3 mm
einstellen.
Linearitats-Einstellung
1. Laden Sie die VDU-Testsoftware (F3) und starten Sie das Testbild
..Circle alignment test".
2. Mit Regler VR404 das Testbild so einstellen, daB die Kreise rund
dargestellt werden.
Schirmgitterspannung-Einstellung
1. Laden Sie die VDU-Testsoftware (F3) und schalten Sie das Bildsignal
aus (Turn video off).
2. Helligkeitsregler VR201-2 und Kontrastregler VR201-1 auf maximum.
3. Mit Regler VR405 das Bild so einstellen, daB ein sattes Schwarzbild
erscheint.
Horizontalfrequenz-Einstellung
1. Steuern Sie den Monitor mit keinem Signal an! (RGB-Verbindung zur
Systemeinheit losen).
2. Frequenzzahler an IC401 Pin 9 anschlieBen.
3. Mit Regler VR401 die Frequenz auf 15700 Hz einstellen.
V. SIZE ADJUSTMENT
1. Insert the VDU TEST floppy disk into PC-1512 and make the Circle
Pattern appear on the screen.
2. Adjust the VR403 so that the Border Size become as shown below.
(Refer to Fig. 1)
A.C ... 12 mm ±3 mm
V. LINE ADJUSTMENT
1. Insert the VDU TEST floppy Disk into PC-1512 and make the Circle
Pattern appear on the screen.
2. Adjust the VR404 so that E - F are equal and make 4 circle's on the
corners be perfect circle.
(Refer to Fig. 1)
CUT OFF ADJUSTMENT
1. Insert the VDU TEST floppy disk into PC-1512 and make the Turn
Video Pattern (Black 100%) appear on the screen.
2. Set the Bright (VR201-2) and the Contrast (VR201-1) to maximum
position.
3. Adjust the VR405 so that black on the screen will not be bright.
SUB H-HOLD AND H-HOLD ADJUSTMENT
1. Shut off the input signal and set the screen to the free-run condition.
2. Connect frequency counter to CRT heater.
3. Adjust VR401 to obtain 15,700 Hz reading.
