Printed Matter No.9836 8057 00
Valid from Serial No.A7590001
2013-10-01
ETD SL21-04-I06-PS ( 0.8–4 Nm)
Read all safety warnings and instructions
Failure to follow the safety warnings and in-
structions may result in electric shock, fire and/
or serious injury.
Save all warnings and instructions for future
reference
ETDSL21-04-i06-PS
8433210491
WARNING

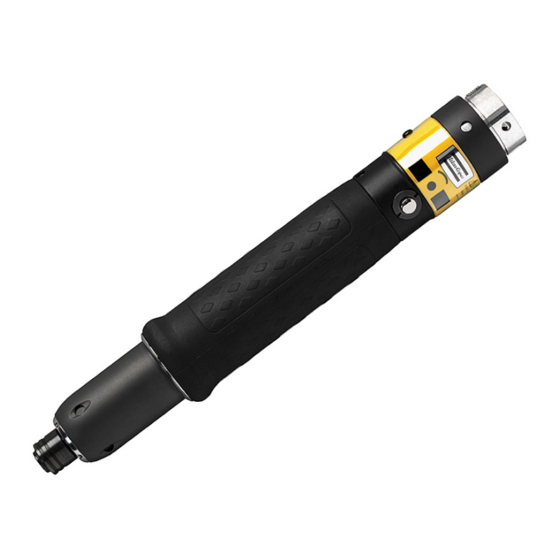

Electric screwdriver
Product Instructions
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Atlas Copco ETDSL21-04-i06-PS
Inhaltszusammenfassung für Atlas Copco ETDSL21-04-i06-PS
- Seite 23 Situation hin, die bei Nichtvermeidung zu leichten oder mittel- schweren Verletzungen führen könnte. HINWEIS Ein HINWEIS wird für Situationen verwendet, die sich nicht auf eine mögliche Verletzungsgefahr bezie- hen. © Atlas Copco Industrial Technique AB - 9836 805700 00...
-
Seite 24: Maßzeichnungen
Erdschlussschalter (EFP). Der EFP erkennt kleine Stromverluste (>30 mA) und führt in dem Fall zu einer Abschaltung des Antriebs (30 ms). Bei Änderun- gen oder Eingriffen in die Schutzsysteme verfällt die von Atlas Copco gewähr- leistete Garantie. Fehlersuche und Systemneustart dürfen nur von einer berech-... -
Seite 25: Technische Daten
Werkzeugteile. Wenn die Maschine nicht ordnungsgemäß funktio- niert, ist sie unverzüglich zur Inspektion zu bringen. Bei den Instandsetzungen müssen alle Teile sorgfältig gereinigt werden, fehlerhafte oder verschlissene Teile sind auszutauschen. © Atlas Copco Industrial Technique AB - 9836 805700 00... - Seite 26 Kalibrierwerte und Winkelimpulse des Drehmoment- wandlers an die POWER FOCUS-/Antriebseinheit gesendet werden. Alle Änderungen der Werte in der POWER FOCUS-Einheit, die vorgenommen werden, wenn das Werkzeug angeschlossen ist, werden im Werkzeugspei- cher gespeichert. © Atlas Copco Industrial Technique AB - 9836 805700 00...
- Seite 27 • Beim Bohren: Die Bohrmaschine kann beim Durchbrechen des Bohrers stehen bleiben. Bei zu hohem Stillstandsmoment sicherstellen, dass Stützgriffe verwen- det werden. Gemäß Teil 3 der Sicherheitsnorm ISO11148 wird empfoh- © Atlas Copco Industrial Technique AB - 9836 805700 00...
-
Seite 28: Bedienung
Das Werkzeug ist mit Anzeigeleuchten versehen, • Grün = Festziehen OK • Gelb = Warnung – niedriges Drehmoment. • Rot = Warnung – hohes Drehmoment. • Orange = Funktionslicht • Blau = Funktionslicht © Atlas Copco Industrial Technique AB - 9836 805700 00... - Seite 29 Wartungsanleitungen hat und/oder für die Wartung von Tensor Werk- zeugen ausgebildet ist. Beim Elektromotor handelt es sich um eine abgedichtete Einheit, die grund- sätzlich nur von Atlas Copco Industrial Technique AB geöffnet werden darf! Sollte der Elektromotor defekt sein oder gewartet werden müssen, senden Sie die komplette Motoreinheit an Atlas Copco Industrial Technique zurück.
-
Seite 30: Schmierung
Wartung ETDSL21-04-i06-PS Motoren, die von jemand anderem als Atlas Copco Industrial Technique geöff- net wurden, werden nicht gewartet. Überholung und vorbeugende Wartung werden in regelmäßigen Abständen ein- mal jährlich oder nach maximal 250.000 Arbeitszyklen empfohlen, je nach dem, was früher eintrifft. Häufigere Überholung ist erforderlich, wenn das Ge- rät in besonders beanspruchendem Einsatz ist. - Seite 31 Wärme. Beziehen Sie sich bitte auf das Benutzerhandbuch Ihrer POWER FOCUS Einheit. Sollten die obigen Behebungsmaßnahmen nicht aus- reichend sein, wählen Sie ein Werkzeug mit der nächsthöheren Kapazität aus. © Atlas Copco Industrial Technique AB - 9836 805700 00...
- Seite 32 Nachdem ein Produkt seinen Zweck erfüllt hat, muss es ordnungsgemäß recy- celt werden. Zerlegen Sie das Produkt und recyceln Sie die Komponenten ge- mäß örtlicher Vorschriften. Batterien sollten an Ihre öffentliche Batterieverwertungsstelle weitergegeben werden. © Atlas Copco Industrial Technique AB - 9836 805700 00...
- Seite 82 После окончания срока службы устройства его необходимо утилизировать надлежащим образом. Разберите устройство и утилизируйте его компо- ненты в соответствии с местным законодательством. Аккумуляторы следует передать в организацию по утилизации аккумуля- торных батарей в вашей стране. © Atlas Copco Industrial Technique AB - 9836 805700 00...
