Technisches Handbuch

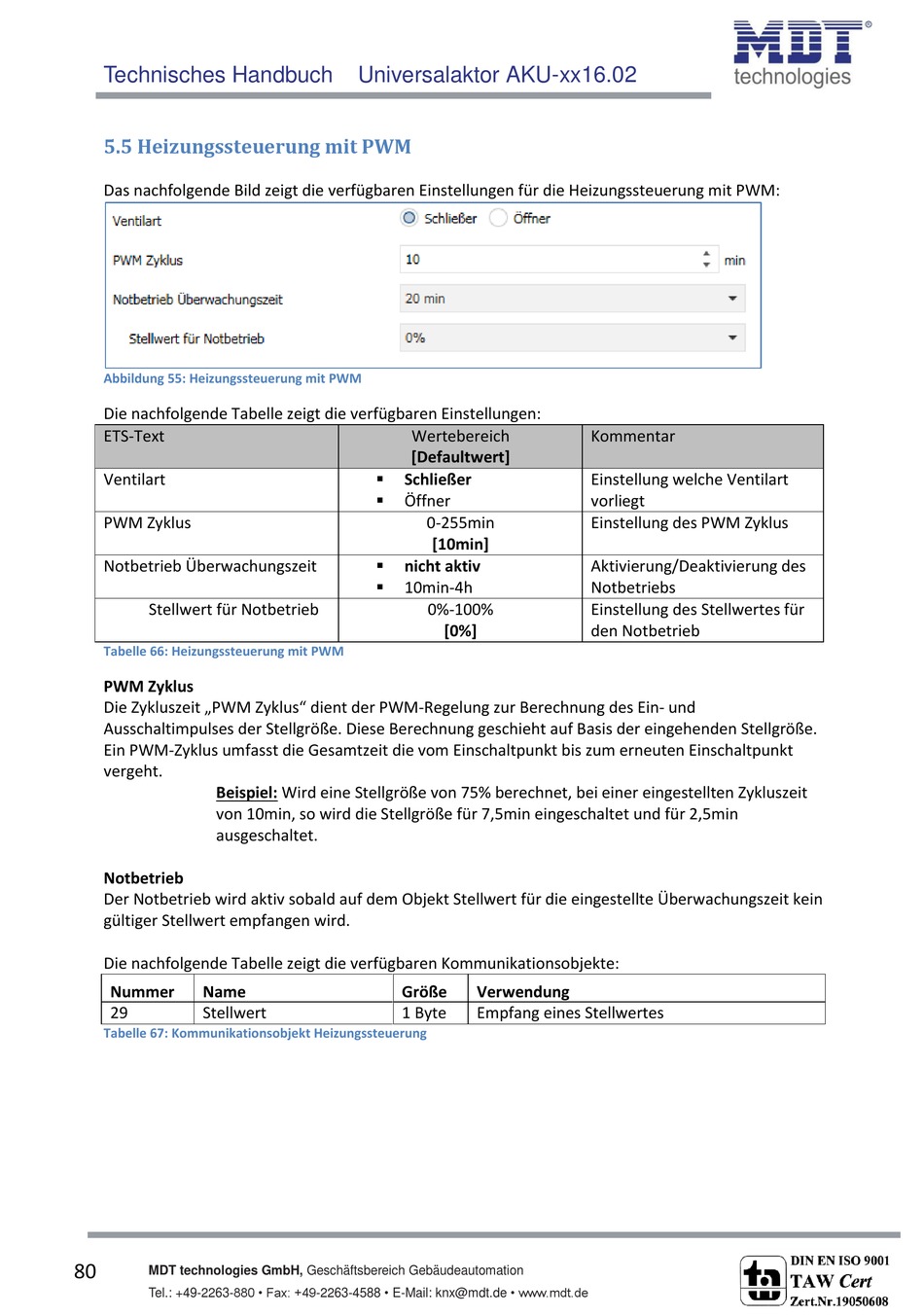

5.5 Heizungssteuerung mit PWM
Das nachfolgende Bild zeigt die verfügbaren Einstellungen für die Heizungssteuerung mit PWM:
Abbildung 55: Heizungssteuerung mit PWM
Die nachfolgende Tabelle zeigt die verfügbaren Einstellungen:
ETS-Text
Ventilart
PWM Zyklus
Notbetrieb Überwachungszeit
Stellwert für Notbetrieb
Tabelle 66: Heizungssteuerung mit PWM
PWM Zyklus
Die Zykluszeit „PWM Zyklus" dient der PWM-Regelung zur Berechnung des Ein- und
Ausschaltimpulses der Stellgröße. Diese Berechnung geschieht auf Basis der eingehenden Stellgröße.
Ein PWM-Zyklus umfasst die Gesamtzeit die vom Einschaltpunkt bis zum erneuten Einschaltpunkt
vergeht.
Beispiel: Wird eine Stellgröße von 75% berechnet, bei einer eingestellten Zykluszeit
von 10min, so wird die Stellgröße für 7,5min eingeschaltet und für 2,5min
ausgeschaltet.
Notbetrieb
Der Notbetrieb wird aktiv sobald auf dem Objekt Stellwert für die eingestellte Überwachungszeit kein
gültiger Stellwert empfangen wird.
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer
Name
29
Stellwert
Tabelle 67: Kommunikationsobjekt Heizungssteuerung
80
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: +49-2263-880 • Fax: +49-2263-4588 • E-Mail: knx@mdt.de • www.mdt.de
Universalaktor AKU-xx16.02
Wertebereich
[Defaultwert]
Schließer
Öffner
0-255min
[10min]
nicht aktiv
10min-4h
0%-100%
[0%]
Größe
Verwendung
1 Byte
Empfang eines Stellwertes
Kommentar
Einstellung welche Ventilart
vorliegt
Einstellung des PWM Zyklus
Aktivierung/Deaktivierung des
Notbetriebs
Einstellung des Stellwertes für
den Notbetrieb
