Technisches Handbuch

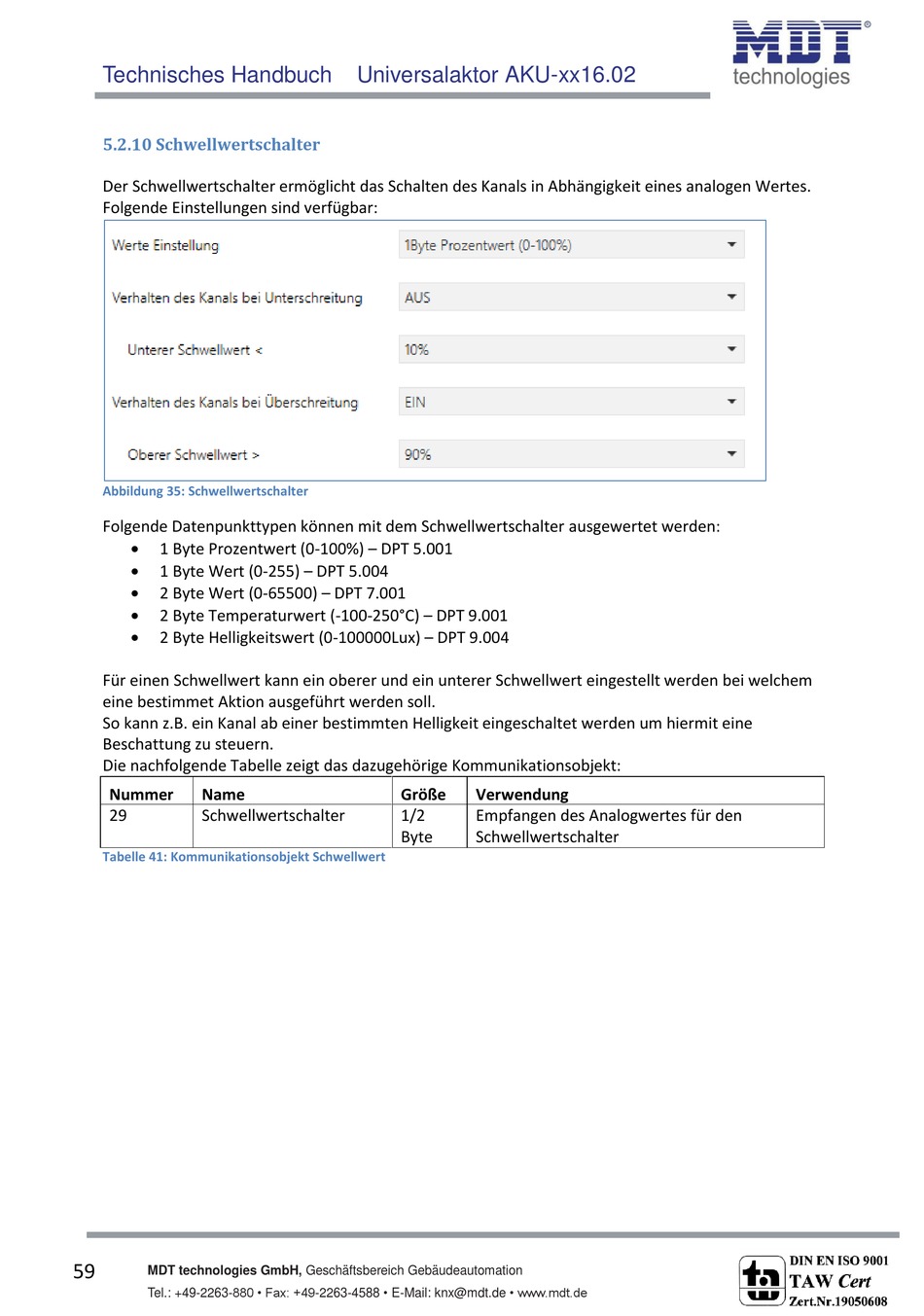

5.2.10 Schwellwertschalter
Der Schwellwertschalter ermöglicht das Schalten des Kanals in Abhängigkeit eines analogen Wertes.
Folgende Einstellungen sind verfügbar:
Abbildung 35: Schwellwertschalter
Folgende Datenpunkttypen können mit dem Schwellwertschalter ausgewertet werden:
1 Byte Prozentwert (0-100%) – DPT 5.001
1 Byte Wert (0-255) – DPT 5.004
2 Byte Wert (0-65500) – DPT 7.001
2 Byte Temperaturwert (-100-250°C) – DPT 9.001
2 Byte Helligkeitswert (0-100000Lux) – DPT 9.004
Für einen Schwellwert kann ein oberer und ein unterer Schwellwert eingestellt werden bei welchem
eine bestimmet Aktion ausgeführt werden soll.
So kann z.B. ein Kanal ab einer bestimmten Helligkeit eingeschaltet werden um hiermit eine
Beschattung zu steuern.
Die nachfolgende Tabelle zeigt das dazugehörige Kommunikationsobjekt:
Nummer
Name
29
Schwellwertschalter
Tabelle 41: Kommunikationsobjekt Schwellwert
59
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: +49-2263-880 • Fax: +49-2263-4588 • E-Mail: knx@mdt.de • www.mdt.de
Universalaktor AKU-xx16.02
Größe
Verwendung
1/2
Empfangen des Analogwertes für den
Byte
Schwellwertschalter
