Technisches Handbuch

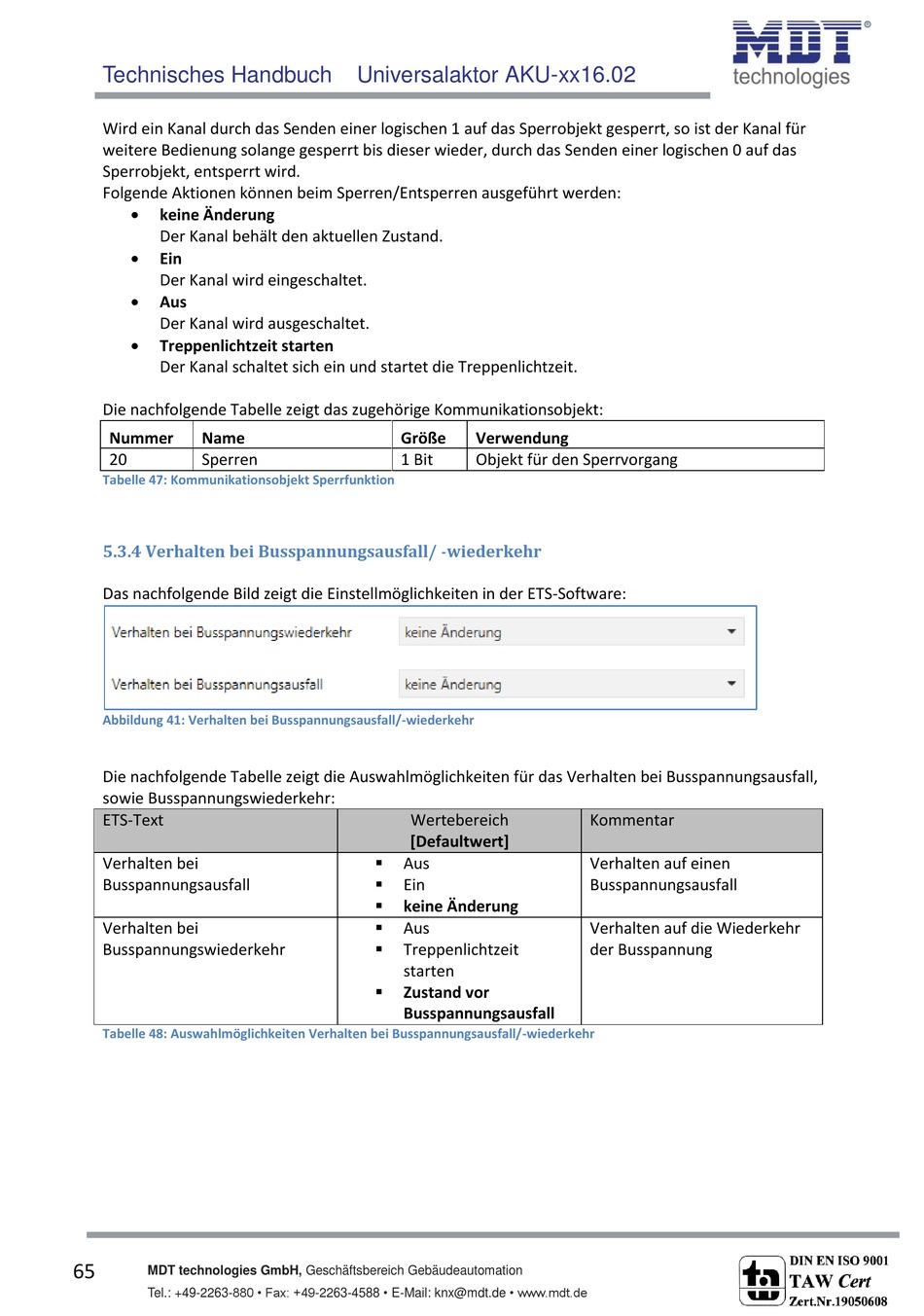

Wird ein Kanal durch das Senden einer logischen 1 auf das Sperrobjekt gesperrt, so ist der Kanal für
weitere Bedienung solange gesperrt bis dieser wieder, durch das Senden einer logischen 0 auf das
Sperrobjekt, entsperrt wird.
Folgende Aktionen können beim Sperren/Entsperren ausgeführt werden:

keine Änderung
Der Kanal behält den aktuellen Zustand.

Ein
Der Kanal wird eingeschaltet.

Aus
Der Kanal wird ausgeschaltet.

Treppenlichtzeit starten
Der Kanal schaltet sich ein und startet die Treppenlichtzeit.
Die nachfolgende Tabelle zeigt das zugehörige Kommunikationsobjekt:
Nummer Name
20 Sperren

Tabelle 47: Kommunikationsobjekt Sperrfunktion

5.3.4 Verhalten bei Busspannungsausfall/ -wiederkehr

Das nachfolgende Bild zeigt die Einstellmöglichkeiten in der ETS-Software:

Abbildung 41: Verhalten bei Busspannungsausfall/-wiederkehr

Die nachfolgende Tabelle zeigt die Auswahlmöglichkeiten für das Verhalten bei Busspannungsausfall,
sowie Busspannungswiederkehr:
ETS-Text
Verhalten bei
Busspannungsausfall
Verhalten bei
Busspannungswiederkehr
Tabelle 48: Auswahlmöglichkeiten Verhalten bei Busspannungsausfall/-wiederkehr
65
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: +49-2263-880 • Fax: +49-2263-4588 • E-Mail: knx@mdt.de • www.mdt.de
Universalaktor AKU-xx16.02
Größe Verwendung
1 Bit Objekt für den Sperrvorgang
Wertebereich
[Defaultwert]

Aus

Ein

keine Änderung

Aus

Treppenlichtzeit
starten

Zustand vor
Busspannungsausfall
Kommentar
Verhalten auf einen
Busspannungsausfall
Verhalten auf die Wiederkehr
der Busspannung
