Technisches Handbuch

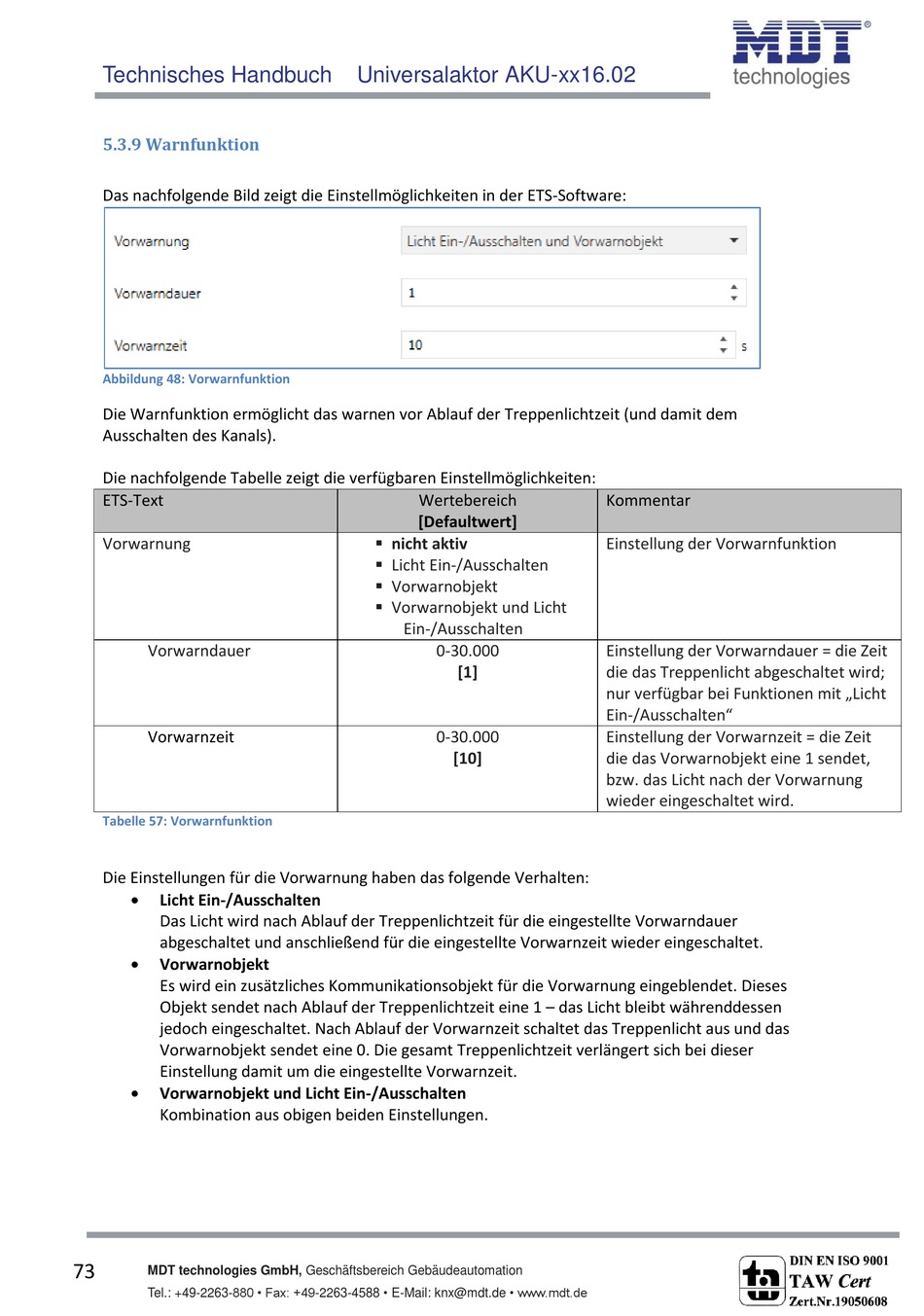

5.3.9 Warnfunktion

Das nachfolgende Bild zeigt die Einstellmöglichkeiten in der ETS-Software:

Abbildung 48: Vorwarnfunktion

Die Warnfunktion ermöglicht das warnen vor Ablauf der Treppenlichtzeit (und damit dem
Ausschalten des Kanals).
Die nachfolgende Tabelle zeigt die verfügbaren Einstellmöglichkeiten:
ETS-Text
Vorwarnung
Vorwarndauer
Vorwarnzeit

Tabelle 57: Vorwarnfunktion

Die Einstellungen für die Vorwarnung haben das folgende Verhalten:

Licht Ein-/Ausschalten
Das Licht wird nach Ablauf der Treppenlichtzeit für die eingestellte Vorwarndauer
abgeschaltet und anschließend für die eingestellte Vorwarnzeit wieder eingeschaltet.

Vorwarnobjekt
Es wird ein zusätzliches Kommunikationsobjekt für die Vorwarnung eingeblendet. Dieses
Objekt sendet nach Ablauf der Treppenlichtzeit eine 1 – das Licht bleibt währenddessen
jedoch eingeschaltet. Nach Ablauf der Vorwarnzeit schaltet das Treppenlicht aus und das
Vorwarnobjekt sendet eine 0. Die gesamt Treppenlichtzeit verlängert sich bei dieser
Einstellung damit um die eingestellte Vorwarnzeit.

Vorwarnobjekt und Licht Ein-/Ausschalten
Kombination aus obigen beiden Einstellungen.
73
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: +49-2263-880 • Fax: +49-2263-4588 • E-Mail: knx@mdt.de • www.mdt.de
Universalaktor AKU-xx16.02
Wertebereich
[Defaultwert]
 nicht aktiv
 Licht Ein-/Ausschalten
 Vorwarnobjekt
 Vorwarnobjekt und Licht
Ein-/Ausschalten
0-30.000
[1]
0-30.000
[10]
Kommentar
Einstellung der Vorwarnfunktion
Einstellung der Vorwarndauer = die Zeit
die das Treppenlicht abgeschaltet wird;
nur verfügbar bei Funktionen mit „Licht
Ein-/Ausschalten"
Einstellung der Vorwarnzeit = die Zeit
die das Vorwarnobjekt eine 1 sendet,
bzw. das Licht nach der Vorwarnung
wieder eingeschaltet wird.
