Technisches Handbuch

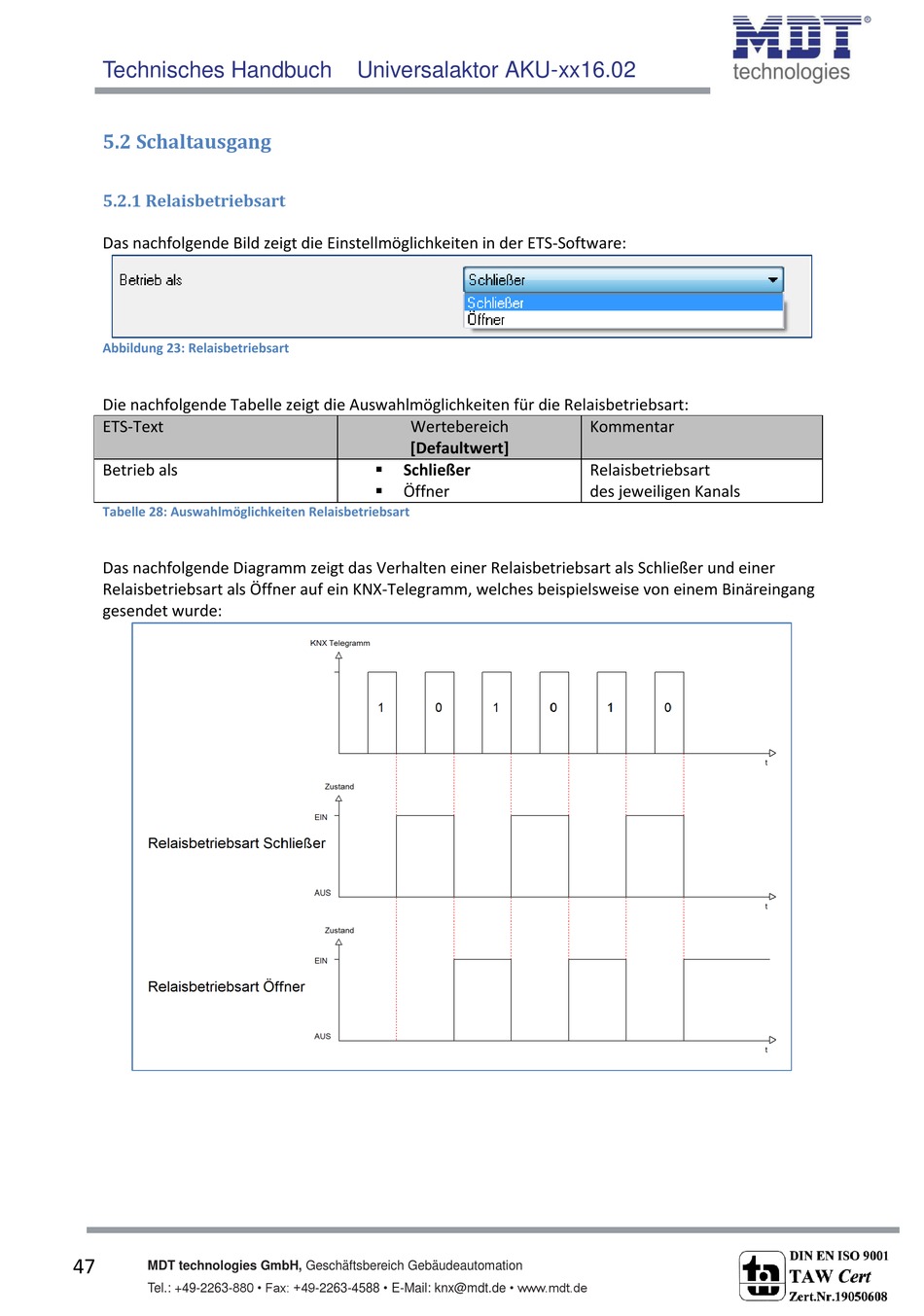

5.2 Schaltausgang
5.2.1 Relaisbetriebsart
Das nachfolgende Bild zeigt die Einstellmöglichkeiten in der ETS-Software:
Abbildung 23: Relaisbetriebsart
Die nachfolgende Tabelle zeigt die Auswahlmöglichkeiten für die Relaisbetriebsart:
ETS-Text
Betrieb als
Tabelle 28: Auswahlmöglichkeiten Relaisbetriebsart
Das nachfolgende Diagramm zeigt das Verhalten einer Relaisbetriebsart als Schließer und einer
Relaisbetriebsart als Öffner auf ein KNX-Telegramm, welches beispielsweise von einem Binäreingang
gesendet wurde:
47
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: +49-2263-880 • Fax: +49-2263-4588 • E-Mail: knx@mdt.de • www.mdt.de
Universalaktor AKU-xx16.02
Wertebereich
[Defaultwert]
Schließer
Öffner
Kommentar
Relaisbetriebsart
des jeweiligen Kanals
