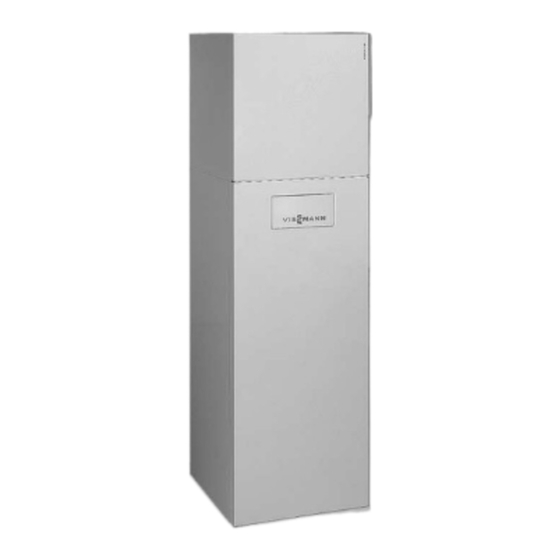

Inhaltszusammenfassung für Viessmann VITOCAL 222-G
Seite 1

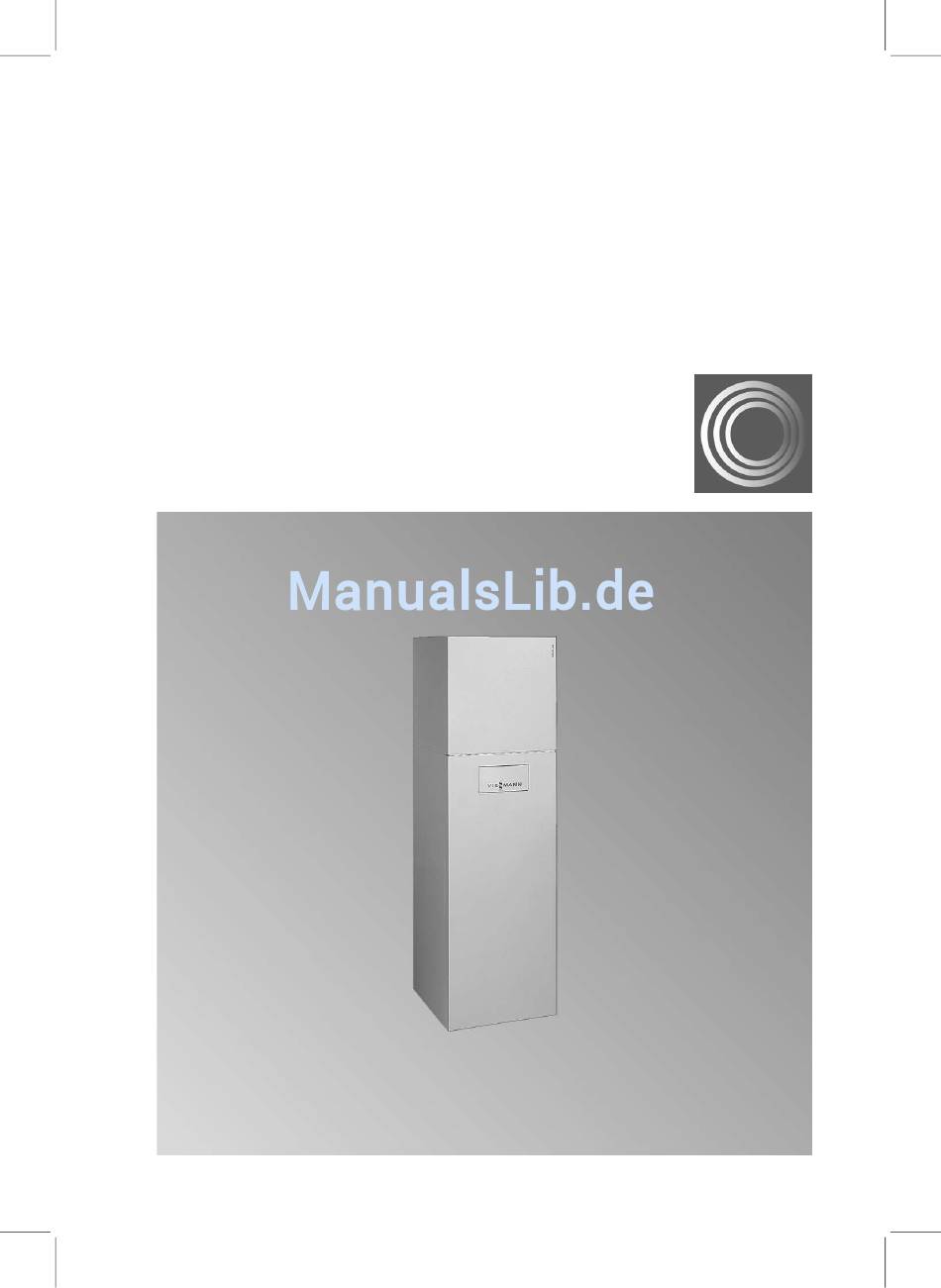

VIESMANN Bedienungsanleitung für den Anlagenbetreiber Compact-Energy-Tower zur Beheizung und Warmwasserbereitung eines Niedrigenergiehauses VITOCAL 222-G VITOCAL 242-G Bitte aufbewahren! 5581 535 4/2007...
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Bedingungen an den Aufstellraum hinweise Achtung Gefahr Unzulässige Umgebungsbe- Dieses Zeichen warnt vor Per- dingungen können Schäden an sonenschäden.
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Gerätebeschreibung ................... Ihre Anlage ist voreingestellt ............... Sperrzeit ....................Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente ..........Funktionen ....................Symbole im Anzeigefenster..............Bedienung bei Einsatz von Fernbedienungen........... Ein- und Ausschalten Heizungsanlage einschalten ............... 11 Heizungsanlage ausschalten ..............11 Raumbeheizung und Warmwasserbereitung ..........
Seite 4
Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Einschaltoptimierung der Speicherbeheizung..........30 Abschaltoptimierung der Speicherbeheizung ..........31 Schaltzeiten für den Heizwasser-Pufferspeicher einstellen......31 Einschaltoptimierung der Heizkreise ............33 Heizverhalten für die Heizkreise ändern ............34 Datum und Uhrzeit umstellen (falls erforderlich) .......... 36 Automatische Sommer-/Winterzeitumstellung ändern ......... 36 Wiederherstellen der werkseitigen Grundeinstellungen .......
Zuerst informieren Gerätebeschreibung Vitocal 222-G und 242-G sind kombinierte Geräte zur Beheizung und Warm- wasserbereitung für Niedrigenergiehäuser. Die Geräte enthalten einen integrierten Trinkwasserspeicher mit 250 Liter Inhalt. Die Beheizung von max. 2 Heizkreisen (davon einer mit Mischer) erfolgt durch eine Sole-/Wasser-Wärmepumpe.
Zuerst informieren Sperrzeit Die Regelung zeigt während der Stromsperre des Energieversor- gungsunternehmens (EVU) den in der Abbildung dargestellten Text an. Sobald das EVU den Strom wieder freigibt, läuft die Regelung entspre- chend der gewählten Betriebsart wei- ter. Bei Anlagen mit Heizwasser-Puffer- speicher ist die Raumbeheizung wäh- rend der Sperrzeit technisch möglich.
Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente Alle Einstellungen an Ihrer Heizungsanlage können Sie zentral an der Bedien- einheit vornehmen. Bei geschlossener Klappe der Bedieneinheit werden alle vorhandenen Regel- kreise im Bereich H des Anzeigefensters symbolisch dargestellt. Bei geöffneter Klappe der Bedieneinheit (siehe Abbildung Seite 8) können nach Drücken der Tasten Geräteeinstellungen und Programmieren alle Regel- kreise sowie weitere Komponenten aufgerufen werden.
Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente (Fortsetzung) K Anzeigefenster bei offener M Menü-Tasten Klappe M der Bedieneinheit N Klappe der Bedieneinheit (Hauptmenü) (geöffnet) L Wechsel zwischen Grundanzeige und Hauptmenü Symbole im Anzeigefenster Die nachfolgend beschriebenen Symbole sind nur bei geschlossener Klappe der Bedieneinheit (siehe Abbildung Seite 7) oder bei Wechsel in die Grundan- zeige mit der Taste N zu sehen.
Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente (Fortsetzung) Pumpe Normaler Betrieb Heizkreis m Betrieb mit Schaltzeiten µ Festwertregler Heizkreis Betriebsart extern vorgegeben § Reduzierter Betrieb Warmwasser ® Fernbedienung ¦ Normaler Betrieb Warmwasser Stand by ¨ Hochheizen auf 2. Solltempera- tur Warmwasser Reduzierter Betrieb Heizkreis Mögliche Anzeigen im Bereich F des Anzeigefensters:...
Seite 10
Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente (Fortsetzung) Ein Heizkreis mit Fernbedienung Die normale Raumtemperatur und die Die reduzierte Raumtemperatur wird Betriebsarten werden an der Fernbe- an der Bedieneinheit des Compact- dienung eingestellt. Energy-Towers eingestellt. Zwei Heizkreise, einer mit Fernbedienung Ihr Heizungsfachbetrieb hat für Sie Die Einstellungen für den Heizkreis eingestellt, auf welchen Heizkreis die...
Ein- und Ausschalten Heizungsanlage einschalten Die erstmalige Inbetriebnahme und die Anpassung der Regelung an die örtli- chen und baulichen Gegebenheiten müssen von Ihrem Heizungsfachbetrieb vorgenommen werden. 1. Druck der Anlage am Manometer kontrollieren: Falls der Zeiger unterhalb von 1,2 bar steht, ist der Druck der Anlage zu niedrig.
Ein- und Ausschalten Heizungsanlage ausschalten (Fortsetzung) Falls Sie Ihre Wärmepumpe für län- Wird das Gerät hingegen am Anla- gere Zeit (mehrere Monate) nicht nut- genschalter ausgeschaltet, können zen wollen, empfehlen wir ebenfalls sich die Pumpen festsetzen und der den Stand by-Betrieb. Im Stand by- Warmwasser-Speicher ist nicht mehr Betrieb werden alle angeschlossenen durch die Fremdstromanode...
Ein- und Ausschalten Raumbeheizung und Warmwasserbereitung (Fortsetzung) Frostschutzüberwachung der Wär- Einschalten mepumpe, des Warmwasser-Spei- chers und des Heizwasser- Stellen Sie den Betriebsarten-Wahl- Pufferspeichers (falls vorhanden) schalter auf u. Kühlung durch die Kühlfunktion Im Bereich F des Anzeigefensters natural cooling (falls installiert) (siehe Seite 7) werden je nach Außentemperatur und Anlagenkonfi- guration verschiedene Symbole ange-...
Ein- und Ausschalten Raumbeheizung und Warmwasserbereitung (Fortsetzung) Frostschutzüberwachung der Wär- Einschalten mepumpe, des Warmwasser-Spei- chers und des Heizwasser- Stellen Sie den Betriebsarten-Wahl- Pufferspeichers (falls vorhanden) schalter auf m. Kühlung durch die Kühlfunktion Im Bereich F des Anzeigefensters natural cooling (falls installiert) (siehe Seite 7) werden je nach Außentemperatur und Anlagenkonfi- guration verschiedene Symbole ange-...
Ein- und Ausschalten Stand by-Betrieb (Fortsetzung) Einschalten Stellen Sie den Betriebsarten-Wahl- schalter auf 9. Im Bereich F des Anzeigefensters (siehe Seite 7) werden je nach Außentemperatur und Anlagenkonfi- guration verschiedene Symbole ange- zeigt. Erläuterung der Symbole siehe Seite 9. Hand-Betrieb Hinweis ungeregelte Beheizung der ange- Bitte nutzen Sie diese Betriebsart nur...
Raumtemperatur einstellen Raumtemperatur dauerhaft einstellen Wenn Raumbeheizung erfolgen soll, müssen folgende Punkte beachtet werden: 1. Am Betriebsarten-Wahlschalter muss s, m oder u eingestellt sein. 2. Wann im Programm-Betrieb (u) Raumbeheizung mit normaler oder reduzierter Raumtemperatur erfolgt, hängt von den Einstellun- gen für die Schaltzeiten (siehe Seite 18) ab.
Raumtemperatur einstellen Raumtemperatur dauerhaft einstellen (Fortsetzung) Stellen Sie mit dem Drehknopf m den gewünschten Temperaturwert ein. Hinweis Falls 2 Heizkreise vorhanden sind, wirkt sich diese Änderung auf beide Heizkreise aus. Die neue Solltemperatur wird mit geringfügiger Verzögerung im Bereich G des Anzeigefensters angezeigt (siehe Seite 7).
Raumtemperatur einstellen Raumtemperatur dauerhaft einstellen (Fortsetzung) Schaltzeiten einstellen (Zeitprogramm u) Bei der Raumbeheizung kann durch Einstellung der Schaltzeiten zwischen den Betriebsarten Stand by , Reduziert , Normal und Festwert umgeschaltet werden. Sie können Schaltzeiten für alle Wochentage gleich oder für jeden Wochentag individuell einstellen.
Raumtemperatur einstellen Raumtemperatur dauerhaft einstellen (Fortsetzung) 4. Heizkreis 1 oder 8. > bis der Pfeil an der Heizkreis 2 (falls vorhanden). Stelle (Uhrzeit) steht, ab der die Betriebsart 5. y/x bis Temp. Pro- geändert werden soll. gramm HK markiert ist. 9.
Seite 20
Raumtemperatur einstellen Raumtemperatur nur für einige Tage ändern (Fortsetzung) Hinweis Bei zwei Heizkreisen wirkt das Ferienprogramm auf beide Heizkreise. 4. {/} bis der einzustellende Wert markiert ist. 5. -/+ bis der gewünschte Wert eingestellt ist. 6. OK zur Bestätigung; das Ferienprogramm ist eingestellt oder...
Raumtemperatur einstellen Raumtemperatur nur für einige Stunden ändern Partyprogramm einstellen Wenn Sie außerplanmäßig mit normaler Raumtemperatur heizen wollen (z.B. falls Gäste abends länger bleiben), wählen Sie das Partyprogramm. Mit dem Partyprogramm können Sie die Raumtemperatur kurzfristig ändern, ohne die dauerhaften Regelungseinstellungen zu verändern. Im Partyprogramm heizt das Gerät unabhängig von der eingestellten Betriebs- art und den eingestellten Schaltzeiten mit der normalen Raumtemperatur.
Seite 22
Raumtemperatur einstellen Raumtemperatur nur für einige Stunden ändern (Fortsetzung) 4. JA um das Partyprogramm zu 5. OK zur Bestätigung. beenden.
Warmwasser einstellen Warmwasser dauerhaft einstellen Wenn Warmwasserbereitung erfolgen soll, müssen folgende Punkte beachtet werden: 1. Am Betriebsarten-Wahlschalter muss w, m, s oder u eingestellt sein. 2. Wann Warmwasserbereitung mit der eingestellten Temperatur erfolgt und wann die Zirkulations- pumpe (falls vorhanden) läuft, hängt von den Einstellungen bei- der Schaltzeiten (siehe Seite 24 und Seite 26) ab.
Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) Schaltzeiten einstellen (Zeitprogramm) Die Warmwasserbereitung kann durch Einstellung der Schaltzeiten mehrmals täglich aktiviert werden. Sie können Schaltzeiten für alle Wochentage gleich oder für jeden Wochentag individuell einstellen. Bitte beachten Sie die Reaktionszeit Ihrer Anlage bei der Einstellung der Schalt- zeiten.
Seite 25
Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) Hinweis In der Betriebsart 2. Temp. wird die 2. Solltemperatur als ständige Warm- wassertemperatur gewählt (siehe Seite 29). Die 2. Solltemperatur liegt über der WW-Speichertemp. (siehe Seite 23). Dies steht im Zusammenhang mit der Zusatzfunktion Warmwasser (siehe Seite 29). Falls der zweite Speichertemperatursensor im Warmwasser-Speicher aktiviert ist, unterscheiden sich die Abschaltbedingungen für die Betriebsarten.
Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) Schaltzeiten der Zirkulationspumpe einstellen (Zeitpro- gramm) Hier können Sie einstellen, wann und wie (kontinuierlich oder taktend) die Zirku- lationspumpe laufen soll. In der Betriebsart 15/5 Takten wird die Zirkulations- pumpe alle 15 min für 5 min eingeschaltet. In der Betriebsart 30/5 Takten wird die Zirkulationspumpe alle 30 min für 5 min eingeschaltet.
Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) 10. Für die Einstellung weiterer 11. OK zur Bestätigung und Schaltzeiten wie in den Punkten 6 zum Verlassen des bis 9 beschrieben verfahren. Menüs. Einmalige Warmwasserbereitung aktivieren Mit der folgenden Funktion können Sie die Warmwasserbereitung einmalig akti- vieren, ohne die Regelungseinstellungen dauerhaft zu verändern.
Seite 28
Warmwasser einstellen Einmalige Warmwasserbereitung aktivieren (Fortsetzung) 3. ZURÜCK falls die einmalige Warmwasserbereitung nicht abgebrochen werden soll.
Weitere Einstellungen Zusatzfunktion Warmwasser Als zusätzliche Sicherheit für die Abtötung von Keimen kann die Zusatzfunk- tion Warmwasser gewählt werden. Dabei wird immer montags der komplette Speicherinhalt einmal bis zur 2. Solltemperatur erhitzt (siehe Seite 29). Werk- seitig ist die 2. Solltemperatur auf 60 °C eingestellt. 3.
Weitere Einstellungen 2. Solltemperatur Warmwasser (Fortsetzung) 3. Warmwasser . 4. y/x bis 2. Solltemp. WW markiert ist (siehe Abbildung des Anzeigefensters). 5. 1/! um den gewünschten Wert einzustellen. 6. OK zur Bestätigung und Drücken Sie folgende Tasten: zum Verlassen des Menüs.
Weitere Einstellungen Abschaltoptimierung der Speicherbeheizung Diese Funktion steht nur dann zur Verfügung, wenn für den Warmwasser-Spei- cher Schaltzeiten eingestellt sind (siehe Seite 24). Durch die Abschaltoptimierung wird gewährleistet, dass der Warmwasser-Spei- cher zum Ende des Normalbetriebs immer voll aufgeheizt ist. 3.
Seite 32
Weitere Einstellungen Schaltzeiten für den Heizwasser-Pufferspeicher . . . (Fortsetzung) Mit Balkenhöhe und Buchstabenkürzel wird jeweils die Betriebsart angezeigt, die zur angezeigten Uhrzeit (links oben im Anzeigefeld) erfolgt. Hinweis In der Betriebsart Normal wird der Heizwasser-Pufferspeicher vollständig auf die für den Heizkreis eingestellte Vorlauftemperatur aufgeheizt. In der Betriebsart Oben steht gegenüber der Betriebsart Normal ein geringe- res Volumen an Heizwasser zur Verfügung.
Weitere Einstellungen Schaltzeiten für den Heizwasser-Pufferspeicher . . . (Fortsetzung) 8. SET für den Zeitraum, in dem 10. OK zur Bestätigung und die geänderte Betriebs- zum Verlassen des art wirken soll. Menüs. 9. Für die Einstellung weiterer Schaltzeiten wie in den Punkten 5 bis 8 beschrieben verfahren.
Weitere Einstellungen Heizverhalten für die Heizkreise ändern Falls die Raumtemperatur über einen längeren Zeitraum nicht Ihren Wünschen entspricht, können Sie das Heizverhalten ändern. Dazu müssen Sie Neigung und/oder Niveau der Heizkennlinie ändern. Bitte beobachten Sie das geänderte Heizverhalten über mehrere Tage (mög- lichst eine größere Wetteränderung abwarten), bevor Sie die Einstellungen erneut ändern.
Seite 35
Weitere Einstellungen Heizverhalten für die Heizkreise ändern (Fortsetzung) 9. OK zur Bestätigung und zum Verlas- sen des Menüs. Problem Maßnahme Beispiel (Zahlenanga- ben im Fenster A der Grafik Seite 34) Der Wohnraum ist in der Stellen Sie die Neigung kalten Jahreszeit zu der Heizkennlinie auf kalt den nächsthöheren...
Weitere Einstellungen Datum und Uhrzeit umstellen (falls erforderlich) Datum und Uhrzeit sind werkseitig eingestellt und können manuell geändert werden. 3. Datum und Uhrzeit . 4. {/} bis der einzustellende Wert markiert ist (siehe Abbildung des Anzeigefensters). 5. -/+ bis der gewünschte Wert eingestellt ist.
Weitere Einstellungen Automatische Sommer-/Winterzeitumstellung . . . (Fortsetzung) 7. ZURÜCK falls Sie die Einstel- lungen nicht spei- chern wollen. Wiederherstellen der werkseitigen Grundeinstellungen Neben der Möglichkeit, in jedem Menü alle Einstellungen einzeln mit der Taste STANDA auf die Grundeinstellungen (Standardeinstellungen) zurückzuset- zen, gibt es auch noch die Option Reset .
Abfragemöglichkeiten Temperaturen abfragen Hier können Sie Temperaturen bzw. Temperaturänderungen an den intern und extern angeschlossenen Temperatursensoren abfragen. 5. ¡ °C zu wechseln. 6. ZURÜCK zum Verlassen des Menüs. Hinweis Für den Kollektortemperatursensor (nur bei Vitocal 242 anschließbar) wird im Fall eines Defekts anstelle der Temperatur eine Status- oder Stö- rungsmeldung angezeigt.
Abfragemöglichkeiten Zeitprogramme abfragen (Fortsetzung) 3. Temp. Programm HK1 oder Temp. Programm HK2 (falls vorhanden) oder Temp. Programm WW oder Progr. Zirk.-Pumpe (falls vor- handen) oder Progr. Puffersp. (falls vorhan- den). Drücken Sie folgende Tasten: 4. > um die grafischen Dar- stellungen abzufah- 1.
Abfragemöglichkeiten Statistik abfragen (Fortsetzung) Betriebsstunden, Mittlere Laufzeit und Anzahl der Einschal- tungen Drücken Sie folgende Tasten: 4. y um die Informationen für weitere Komponen- 1. Informationen . ten wie z.B. Solar- kreispumpe , natural 2. Statistik . cooling oder Stör- meldung zur Anzeige 3.
Seite 41
Abfragemöglichkeiten Darstellung des Betriebszustands im . . . (Fortsetzung) 3. SOLL/IST um zwischen den 4. ZURÜCK zum Verlassen des Soll- und Ist-Werten Menüs. zu wechseln. Hinweis Ist die Taste mit SOLL beschrif- tet, werden gerade die Ist-Werte angezeigt und umgekehrt. Anlagenschema 6 mit Sonnenkollektor , Zirkulationspumpe und natural cooling...
Abfragemöglichkeiten Störungsmeldungen (Fortsetzung) Nach Beseitigen der Störungen können diese quittiert werden. Nach dem Quit- tieren wird von der Regelung getestet, ob die Störung behoben ist. Ist dies nicht der Fall, wird die Störung nach einigen Sekunden erneut angezeigt. Hinweis Wird der Fehler A9: Wärmepumpe quittiert, erfolgt die Beheizung gemäß der eingestellten Betriebsart (z.B.
Abfragemöglichkeiten Störungsmeldungen (Fortsetzung) Abfrage aktueller Störungsmeldungen 1. Öffnen Sie die Klappe der Bedien- 2. Quittieren Sie die Störungsmeldun- einheit. gen (siehe Seite 42) oder kehren Die aktuell vorhandenen Störungs- Sie mit der Taste ZURÜCK in das meldungen werden angezeigt. Hauptmenü zurück. Abfrage gespeicherter Störungsmeldungen 4.
Seite 45
Abfragemöglichkeiten Störungsmeldungen (Fortsetzung) 2. Drücken Sie die Taste ZURÜCK , um in das Kundenmenü zu gelan- gen. Einstellungen und Abfragen sind jetzt möglich. Hinweis Die Störungsmeldungen werden nicht gelöscht, sondern können erneut abgefragt werden. 1. Öffnen Sie die Klappe der Bedien- einheit.
Was ist zu tun? Störungsmeldungen (Fortsetzung) Im Folgenden sind nur die Störungen aufgelistet, die Sie selbst beheben kön- nen. Alle anderen Störungen können nur von Ihrem Heizungsfachbetrieb behoben werden. Falls eine Fernbedienung Vitotrol 200 angeschlossen ist, leuchtet bei dieser ebenfalls die Störungsanzeige. Das Anzeigefenster ist dunkel Ursache Behebung...
Was ist zu tun? Im Anzeigefenster blinkt das Störungssymbol U Ursache Behebung Störung an der Heizungsanlage Art der Störung abfragen (siehe Seite 43) und Heizungsfachbetrieb be- nachrichtigen...
Verzeichnisse Übersicht der Menüstruktur A siehe nächste Abbildung B nur bei Vitocal 242-G...
Seite 49
Verzeichnisse Übersicht der Menüstruktur (Fortsetzung) A siehe vorige Abbildung Hinweis Je nach Anlagenausstattung sind nicht immer alle Menüpunkte verfügbar.
Instandhaltung Reinigung Die Geräte können mit einem han- delsüblichen Haushaltsreiniger (kein Scheuermittel) gereinigt werden. Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage ist durch die Energieeinspar- verordnung vorgeschrieben. Die regelmäßige Wartung gewährleistet einen störungsfreien, energiesparen- den und umweltschonenden Heizbetrieb. Dazu schließen Sie am besten mit Ihrem Heizungsfachbetrieb einen Inspektions- und Wartungsvertrag ab.
Seite 51
Instandhaltung Inspektion und Wartung (Fortsetzung) Trinkwasserfilter (falls vorhanden) Aus hygienischen Gründen bei nicht rückspülbaren Filtern alle 6 Monate den Filtereinsatz erneuern (Sichtkontrolle alle 2 Monate), bei rückspülbaren Filtern alle 2 Monate rückspülen.
Tipps zum Energiesparen Tipps zum Energiesparen Neben der Nutzung der Vorteile einer modernen Heizungsanlage können Sie durch Ihr Verhalten zusätzlich Energie sparen. Folgende Maßnahmen helfen Ihnen dabei: Richtiges Lüften: Fenster 1 kurzzeitig ganz öffnen und dabei die Thermostatventile 2 schließen. Nicht überheizen: eine Raumtemperatur von 20 °C anstreben, jedes Grad Raumtempe-...
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Internet. Viessmann Werke GmbH&Co KG D-35107 Allendorf...
