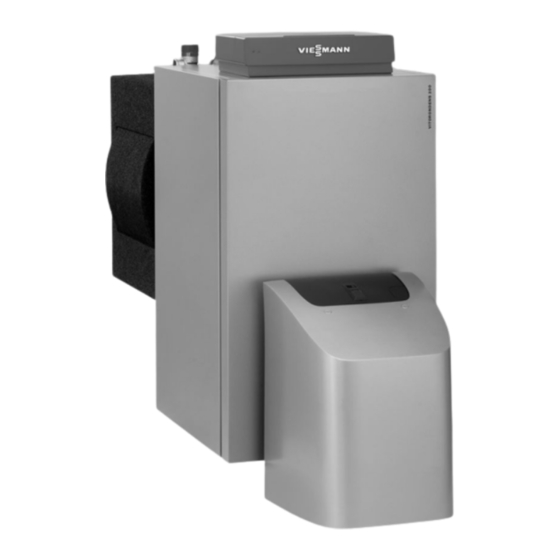

Viessmann Vitorondens 200-T J2RA Serviceanleitung

Viessmann Vitorondens 200-T J2RA Serviceanleitung

Öl-brennwert-unit
Vorschau ausblenden Andere Handbücher für Vitorondens 200-T J2RA:

Werbung

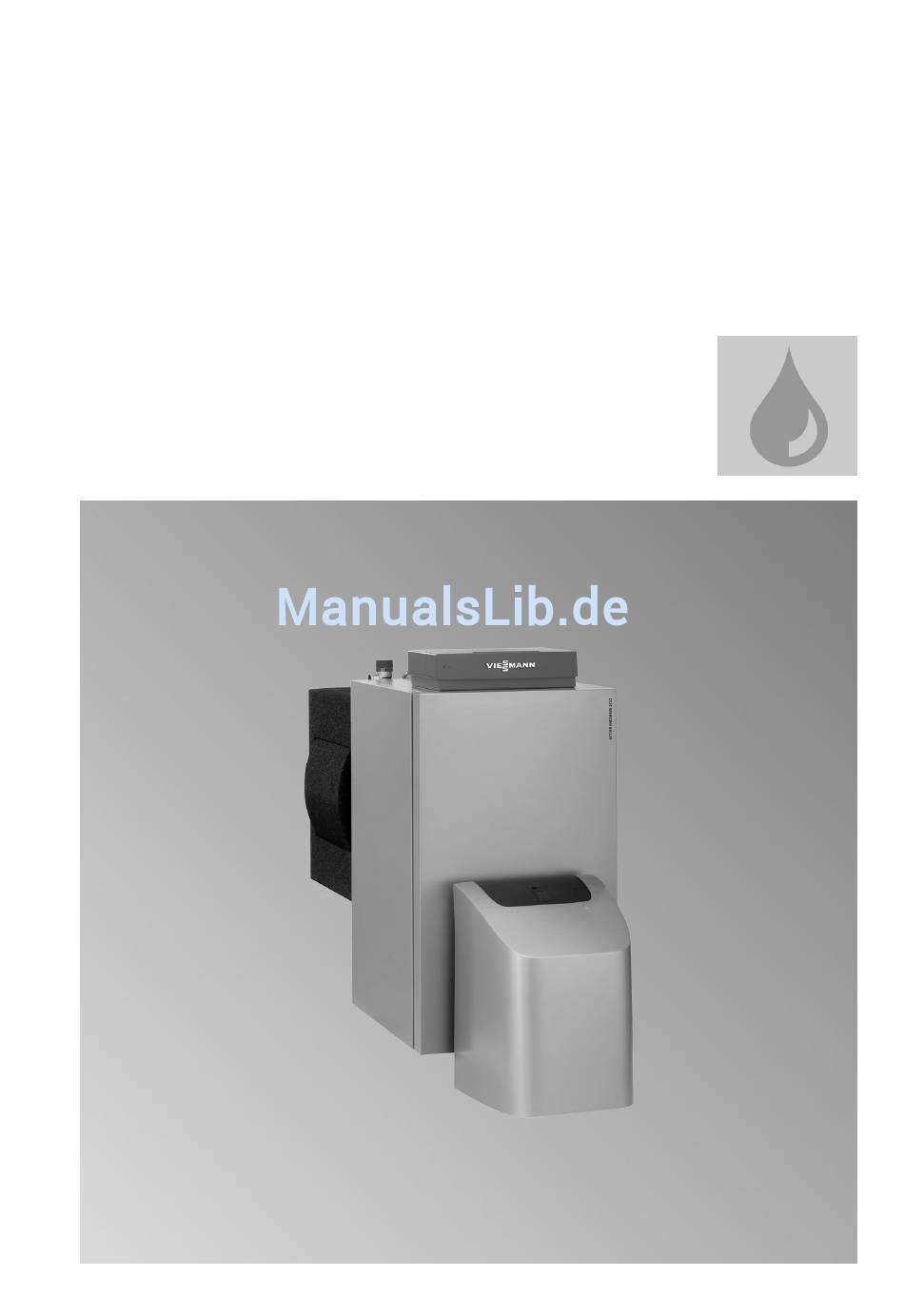

VIESMANN
Serviceanleitung
für die Fachkraft
Vitorondens 200-T
Typ J2RA, 67,6 bis 107,3 kW
Öl-Brennwert-Unit
Gültigkeitshinweise siehe letzte Seite
VITORONDENS 200-T
Bitte aufbewahren!
5607 515
2/2013

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitorondens 200-T J2RA

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitorondens 200-T Typ J2RA, 67,6 bis 107,3 kW Öl-Brennwert-Unit Gültigkeitshinweise siehe letzte Seite VITORONDENS 200-T Bitte aufbewahren! 5607 515 2/2013...
  • Seite 2: Sicherheitshinweise

    Beachten Sie bei Arbeiten Funktion gefährdet den sicheren ■ die nationalen Installationsvorschrif- Betrieb der Anlage. ten, Defekte Bauteile müssen durch ■ die gesetzlichen Vorschriften zur Viessmann Originalteile ersetzt Unfallverhütung, werden. ■ die gesetzlichen Vorschriften zum Umweltschutz, ■ die berufsgenossenschaftlichen Bestimmungen.
  • Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Produktinformation Bestimmungsgemäße Verwendung..............Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Einzelteillisten Einzelteillisten....................... 20 Übersicht der Baugruppen................... 21 Baugruppe Wärmetauscher................. 22 Baugruppe Kesselkörper..................23 Baugruppe Wärmedämmung................24 Protokolle......................26 Technische Daten....................27 Bescheinigungen Konformitätserklärung..................
  • Seite 5: Produktinformation

    Produktinformation Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlossenen Heizungssystemen gemäß EN 12828 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen instal- liert und betrieben werden. Es ist aus- schließlich für die Erwärmung von Heiz- wasser in Trinkwasserqualität vorgese- hen.
  • Seite 6: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Anlage in Betrieb nehmen..........• 2.
  • Seite 7: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Anlage in Betrieb nehmen Bedienungsanleitung, Service- anleitung Regelung und Brenner 1. Prüfen, ob die Zuluftöffnung des Auf- stellraums geöffnet ist. 2. Vordruck des Ausdehnungsgefäßes prüfen. Ist der Vordruck des Ausdehnungs- gefäßes niedriger als der statische Druck der Anlage, so viel Stickstoff nachfüllen, bis der Vordruck größer (0,1 bis 0,2 bar/10 bis 20 kPa) als der...
  • Seite 8: Heizungsanlage Füllen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizungsanlage füllen Füllwasser ■ Dem Füllwasser kann ein spe- ziell für Heizungsanlagen Achtung geeignetes Frostschutzmittel Ungeeignetes Füllwasser fördert beigefügt werden. Die Eignung Ablagerungen und Korrosionsbil- ist durch den Hersteller des dung und kann zu Schäden am Frostschutzmittels nachzuwei- Heizkessel führen.
  • Seite 9: Heizungsanlage Entleeren (Falls Erforderlich)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Hinweis Während des Füllvorgangs die Heiz- kreispumpe laufen lassen, um die Heiz- wendel des Wärmetauschers zu entlüf- ten. A Befüllung/Entleerung Heizungsanlage entleeren (falls erforderlich) Entleeren am Stutzen Befüllung/Entlee- rung A.
  • Seite 10: Kesseltür Öffnen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kesseltür öffnen lÖ...
  • Seite 11: Heizflächen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizflächen reinigen Heizfläche des Heizkessels A Reinigungsbürste (Zubehör) 1. Die Heizflächen des Heizkessels mit Hinweis Reinigungsbürste und Staubsauger ■ Es darf kein Reinigungsmittel zwi- reinigen. schen Kesselkörper und Wärmedäm- mung gelangen. 2.
  • Seite 12 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizfläche des Wärmetauschers Keine Drahtbürste oder spitze Gegenstände benutzen. Falls Achtung erforderlich Kunststoffbürsten An heizgasberührten Edelstahl- verwenden. teilen dürfen keine Kratzer oder andere Beschädigungen entste- hen. Heizgasberührte Edelstahl- teile dürfen nicht mit unlegiertem Eisen in Berührung kommen, da dies zu Korrosionsschäden füh- ren kann.
  • Seite 13: Dichtungen Und Wärmedämmteile Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Bei Verwendung von Reinigungsmit- Herstellerangaben des Reini- teln beachten: gungsmittels ■ Durch Verbrennungsrückstände kön- nen dünne, gelbbräunliche Oberflä- Hinweis chenverfärbungen und fest anhaf- Bei starker Verschmutzung (z.B. durch tende Beläge entstehen, die ggf. erst falsche Brennereinstellung) den Wärme- nach Entfernen der Rußablagerungen tauscher zur Reinigung vom Kessel...
  • Seite 14: Kesseltür Anschrauben

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kesseltür anschrauben lÖ...
  • Seite 15: Neutralisationsanlage (Falls Vorhanden) Vom Heizkessel Trennen Und Ablaufschlauch Anschließen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Neutralisationsanlage (falls vorhanden) vom Heizkessel trennen und Ablaufschlauch anschließen 1. Schlauch A zur Neutralisationsan- 2. Ablaufschlauch C an den Kondens- lage vom Siphon B trennen. wasserablauf des Siphons anschlie- ßen und zur Entwässerung legen. Neutralisationsanlage prüfen (falls vorhanden) 1.
  • Seite 16: Dichtheit Des Abgasseitigen Anschlusses Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Dichtheit des abgasseitigen Anschlusses prüfen Hinweis 3. Befestigung Wärmetauscher auf fes- Kondenswasserspuren deuten auf ten Sitz prüfen. Undichtheit hin. 4. Alle Dichtstellen am Wärmetauscher, 1. Wärmedämm-Haube A abbauen. Kesselanschluss-Stück und Abgas- system prüfen.
  • Seite 17: Kondenswasserableitung Und Siphon Reinigen Und Wieder An Die Entwässerung Anschließen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kondenswasserableitung und Siphon reinigen und wieder an die Entwässerung anschließen Knickfreie Verlegung der Schläuche und Hinweis störungsfreien Ablauf des Kondenswas- Die Kondenswasserleitung muss mit sers prüfen. stetigem Gefälle verlegt sein. Siphon und Neutralisationsanlage (Zubehör) mit Wasser füllen Zulaufschlauch (zum Siphon) vom Kon- denswasserablauf des Heizkessels abziehen und etwas Wasser einfüllen.
  • Seite 18: Ausdehnungsgefäß Und Druck Der Anlage Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Ausdehnungsgefäß und Druck der Anlage prüfen 1. Anlage so weit entleeren bis Mano- meter „0“ anzeigt bzw. Kappenventil am Ausdehnungsgefäß schließen und Druck im Ausdehnungsgefäß abbauen. 2. Falls der Vordruck des Ausdeh- nungsgefäßes niedriger ist, als der statische Druck der Anlage, Stickstoff nachfüllen, bis der Vordruck 0,1 bis...
  • Seite 19: Bedienungs- Und Serviceunterlagen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Bedienungs- und Serviceunterlagen 1. Kundenkartei ausfüllen und trennen: ■ Abschnitt für Anlagenbetreiber die- sem zur Aufbewahrung überge- ben. ■ Abschnitt für Heizungsfachbetrieb aufbewahren. 2. Alle Einzelteillisten, Bedienungs- und Serviceanleitungen in Mappe able- gen und dem Anlagenbetreiber über- geben.
  • Seite 20: Einzelteillisten

    Einzelteillisten Einzelteillisten Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild A) Fachhandel erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste)
  • Seite 21: Übersicht Der Baugruppen

    Einzelteillisten Übersicht der Baugruppen A Typenschild C Baugruppe Kesselkörper B Baugruppe Wärmetauscher D Baugruppe Wärmedämmung...
  • Seite 22: Baugruppe Wärmetauscher

    Einzelteillisten Baugruppe Wärmetauscher 0001 Spannfedern (3 Stück) 0015 Dichtungssatz G 1¼ (5 Stück) 0002 Kesselanschluss-Stück 0016 Wärmetauscher 0003 Sicherheitsventil 0017 Durchführungstülle 0004 Schalldämpfer 0018 KV/KR-Verteiler 0005 Siphon komplett 0019 Fuss-Stütze Wärmetauscher 0006 Wärmedämmung Wärmetau- 0020 Kompensator scher 0021 Wellrohrleitung 0007 Absperrautomat 0022 Wärmedämm-Matte Abgasan- 0008 Schnellentlüfter schluss...
  • Seite 23: Baugruppe Kesselkörper

    Einzelteillisten Baugruppe Kesselkörper 0001 Scharnierblech 0006 Packung 16 x 12 x 2000 0002 Bürstenstiel 0007 Packung 16 x 12 x 1000 0003 Reinigungsbürste 0008 Kesseltür 0004 Tauchhülse 0009 Wärmedämmblock 0005 Wasserverteilerdüse 0002 0004 0001 0003 0005 0008 0009 0006 0007 0006 0006 0007...
  • Seite 24: Baugruppe Wärmedämmung

    Einzelteillisten Baugruppe Wärmedämmung 0001 Montageanleitung 0009 Seitenblech rechts 0002 Serviceanleitung 0010 Oberblech hinten 0003 Spannfedern (3 Stück) 0011 Seitenblech links 0004 Kantenschutz 0012 Oberblech vorn 0005 Sprühdosenlack vitosilber 0013 Haltewinkel 0006 Lackstift vitosilber 0014 Schriftzug Vitorondens 200 0007 Wärmedämm-Matte Außenman- 0015 Codierstecker 0016 Hinterblech 0008 Wärmedämm-Matte hinten...
  • Seite 25 Einzelteillisten Baugruppe Wärmedämmung (Fortsetzung) 0010 0015 0012 0004 0016 0013 0004 0003 0011 0004 0008 0014 0003 0007 0001 0002 0005 0009 0017 0006 0014...
  • Seite 26: Protokolle

    Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...
  • Seite 27: Technische Daten

    Technische Daten Technische Daten Nenn-Wärmeleistung = 50/30 °C 67,6 85,8 107,3 = 80/60 °C CE-Kennzeichnung CE-0035 CL 102 Elektrische Leistungsaufnahme ■ 100 % der Nenn-Wärmeleistung ■ 30 % der Nenn-Wärmeleistung Verfügbarer Förderdruck mbar Abgastemperatur ■ bei Rücklauftemperatur 30 °C °C ■...
  • Seite 28: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Öl-Brennwertkessel Vitorondens 200-T mit den folgenden Normen übereinstimmt: EN 267 EN 303 EN 15 034 EN 50 090-2-2 EN 55 014...
  • Seite 29: Herstellerbescheinigung Gemäß 1. Blmschv

    Bescheinigungen Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, bestätigen, dass folgendes Produkt die nach 1. BImSchV § 6 (1) geforderten NO -Grenzwerte ein- hält: Öl-Brennwert-Unit Vitorondens 200-T Allendorf, den 27. Januar 2012 Viessmann Werke GmbH&Co KG...
  • Seite 30: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abgasseitiger Anschluss....16 Kesseltür Anlage ■ anschrauben........14 ■ entleeren...........9 ■ öffnen..........10 ■ füllen..........8 Konformitätserklärung......28 Ausdehnungsgefäß......7, 18 Neutralisationsanlage......15 Dichtungen und Dichtschnüre....13 Siphon Einzelteilliste........20 ■ füllen..........17 ■ Kesselkörper........23 ■ reinigen...........17 ■ Wärmedämmung......24 ■ Wärmetauscher......22 Erstinbetriebnahme......8 Technische Daten......27 Füllwasser..........8 Wärmedämmteile.......13 Wärmetauscher........16 Heizflächen reinigen......11 Heizungsanlage ■...
  • Seite 32: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr. (siehe Typenschild des Heizkessels): 7369078 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
