SHR-4080P BENUTZERHANDBUCH

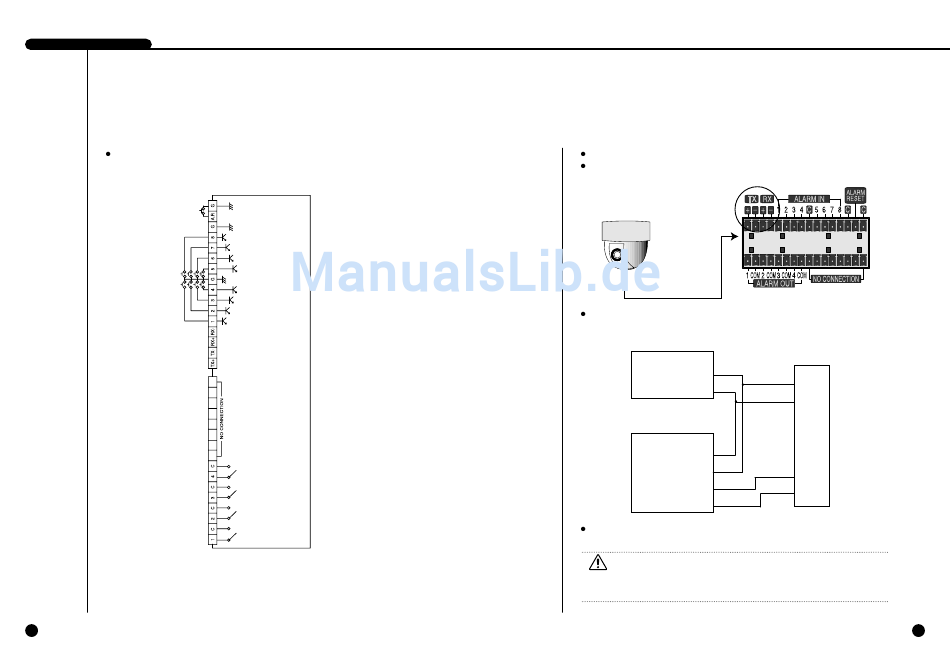

Alarm EIN/AUS Anschluss
3-7
Alarm EIN
(5mA Sink)
Alarm AUS
(30VDC 2A, 125
VAC 1,5 A MAX.)
6
Anschluss vom RS-485 Gerät
Schließen Sie das RS-485 Gerät durch das rückseitige Port von SHR-4080P an.
Sie können die PTZ Kamera installieren und steuern, die RS-485 Kommunikation
unterstützt.
Sie können jedes Halb- Duplex- oder Voll- Duplex Methode für den Anschluss
annehmen.
PTZ Camera
Half Duplex Type
Data (–)
Data (+)
Full Duplex Type
Rx(+)
Rx(–)
Tx(–)
Tx(+)
Baudrate bedeckt 600, 1200, 2400, 4800, 9600, 19200 und 38400.
V
orsicht
V
orsicht
Überprüfen Sie, ob RS-485 Gerät mit SHR-4080P zuerst kompatibel ist. Beachten Sie
dann die Polarität von RS-485, das zwei Pole hat, + und -.
SHR-4080P
Rear
Tx(–)
Tx(+)
Rx(–)
Rx(+)
3-8
