SHR-4080P BENUTZERHANDBUCH

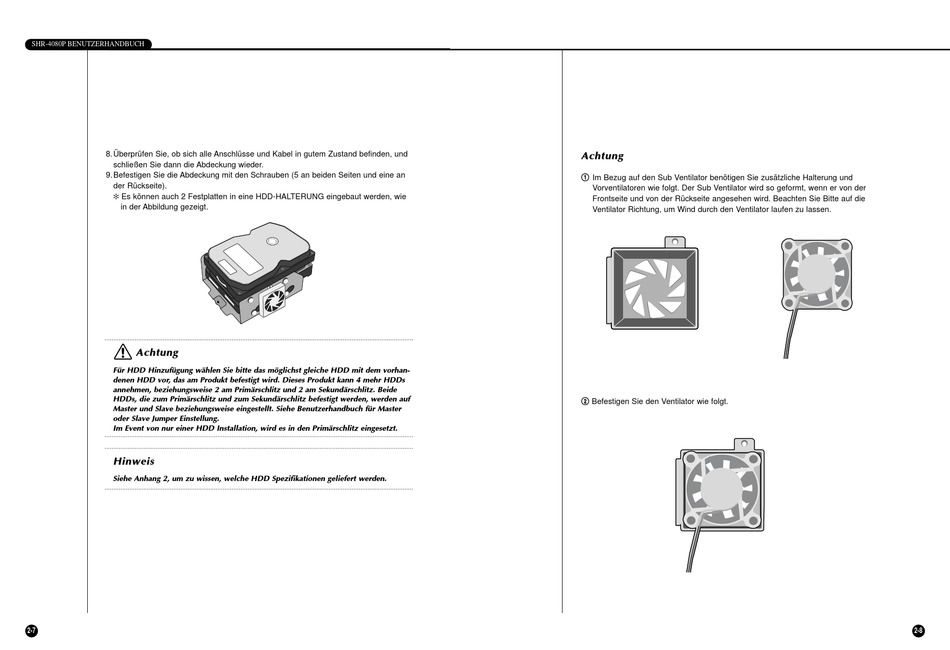

8. Überprüfen Sie, ob sich alle Anschlüsse und Kabel in gutem Zustand befinden, und
schließen Sie dann die Abdeckung wieder.
9. Befestigen Sie die Abdeckung mit den Schrauben (5 an beiden Seiten und eine an
der Rückseite).
Es können auch 2 Festplatten in eine HDD-HALTERUNG eingebaut werden, wie
in der Abbildung gezeigt.
Achtung
Achtung
Für HDD Hinzufügung wählen Sie bitte das möglichst gleiche HDD mit dem vorhan-
denen HDD vor, das am Produkt befestigt wird. Dieses Produkt kann 4 mehr HDDs
annehmen, beziehungsweise 2 am Primärschlitz und 2 am Sekundärschlitz. Beide
HDDs, die zum Primärschlitz und zum Sekundärschlitz befestigt werden, werden auf
Master und Slave beziehungsweise eingestellt. Siehe Benutzerhandbuch für Master
oder Slave Jumper Einstellung.
Im Event von nur einer HDD Installation, wird es in den Primärschlitz eingesetzt.
Hinweis
Hinweis
Siehe Anhang 2, um zu wissen, welche HDD Spezifikationen geliefert werden.
2-7
Achtung
Achtung
! Im Bezug auf den Sub Ventilator benötigen Sie zusätzliche Halterung und
Vorventilatoren wie folgt. Der Sub Ventilator wird so geformt, wenn er von der
Frontseite und von der Rückseite angesehen wird. Beachten Sie Bitte auf die
Ventilator Richtung, um Wind durch den Ventilator laufen zu lassen.
@ Befestigen Sie den Ventilator wie folgt.
2-8
