Instructions destinées à l'installateur
1

Description

9
21
19
22
16
17
15
7

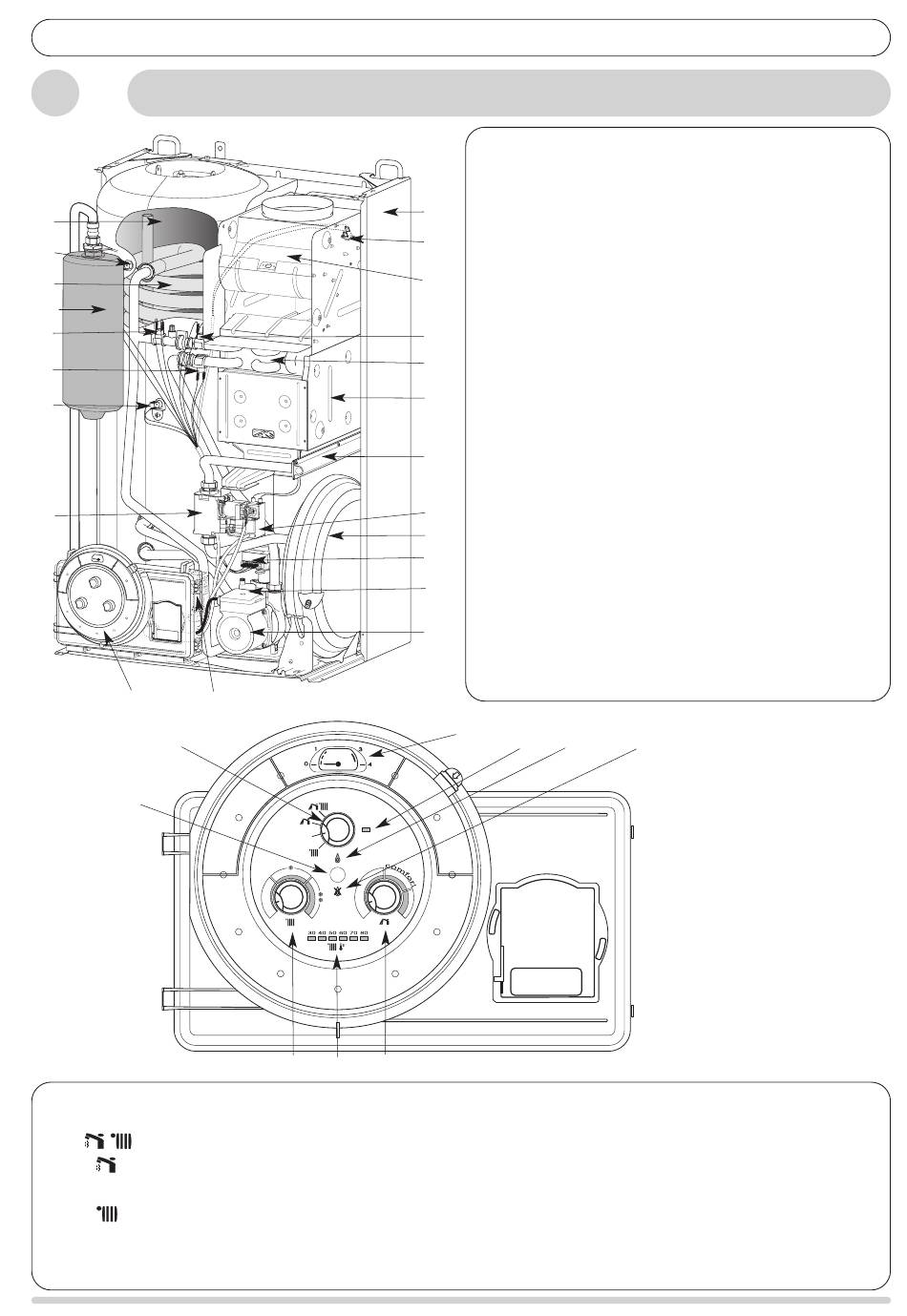

Fig.1
11 20
25
32
Fig.2
25. - commutateur :
HIVER
ETE
O VEILLE
CHAUFFAGE SEUL
1
14
3
13
4
5
6
12
2
18
8
10
P1 P2
OFF ON
0
R
27 28 26
1. - châssis en tôle d'acier
2. - vase d'expansion sous pression
3. - coupe-tirage antirefouleur
4. - échangeur principal en cuivre
5. - chambre de combustion
6. - brûleur multigaz en acier inoxydable comportant :
• une nourrice démontable équipée des injecteurs
• deux électrodes d'allumage
• une électrode de détection de flamme
7. - bloc gaz comprenant :
• deux électrovannes de sécurité
• une électrovanne de régulation
8. - dégazeur automatique
9. - ballon eau chaude sanitaire inox
10. - circulateur
11. - boîtier électronique (fig. 2)
12. - allumeur
13. - sécurité de surchauffe
14. - sécurité de débordement
15. - thermistance «comfort»
16. - thermistance chauffage départ
17. - thermistance chauffage retour
18. - vanne distributrice
19. - échangeur sanitaire émaillé
20. - débistat sanitaire
21. - thermistance sanitaire
22. - vase d'expansion sanitaire.
33
29 30
31
26. - bouton de réglage température sanitaire
27. - bouton de réglage température chauffage
28. - indicateur de température chauffage et incidents de
fonctionnement
29. - voyant vert de mise sous tension
30. - voyant orange de fonctionnement brûleur
31. - voyant rouge de mise en sécurité
32. - bouton poussoir de réarmement
33. - manomètre circuit chauffage
