Instructies bestemd voor de installateur

1

Beschrijving

9
21
19
22
16
17
15
7

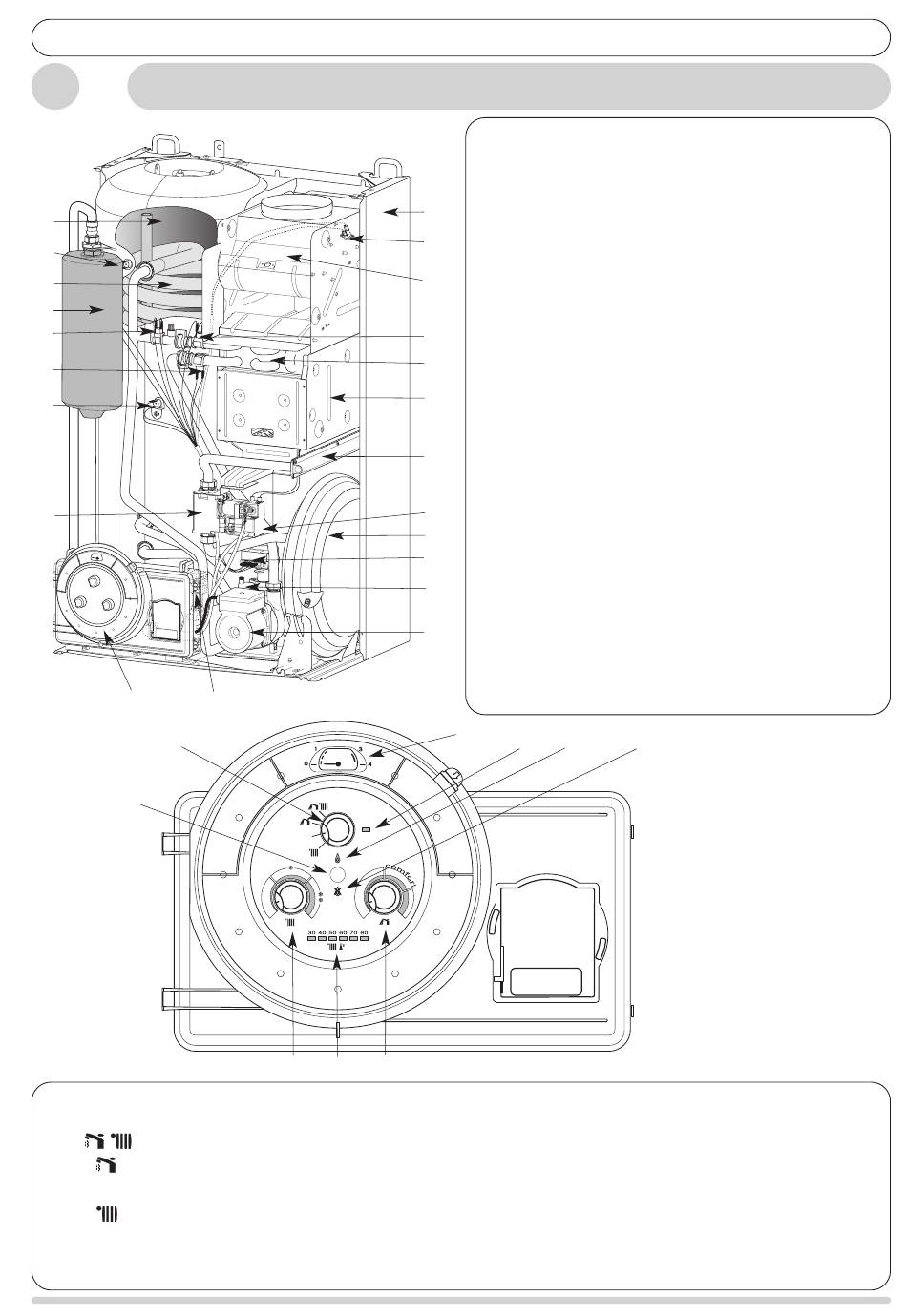

Fig.1
11 20
25
32
Fig.2
25. - Schakelaar :
WINTER
ZOMER
O WAAKSTAND
ALLEEN VERWARMING
1
14
3
13
4
5
6
12
2
18
8
10
P1 P2
OFF ON
0
R
27 28 26
1. - freem in plaatstaa
2. - expansievat onder druk
3. - trekonderbreker - vakwindafleider
4. - voornaamste wisselaar in koper
5. - verbrandingskamer
6. - multigasbrander in inoxydabel staal bevattende :
• een wegneembare spuitstukhouder uitgerust met
spuitstukken
• twee ontstekingselektroden
• een elektrode voor de vlamdetektie
7. - gasgedeelte bevattende :
• twee veiligheids-elektrokleppen
• een elektroklep voor de regeling
8. - automatische ontgasser
9. - boiler sanitair warm water in inox
10. - circulator
11. - elektronische schakeldoos (fig. 2)
12. - ontsteker
13. - oververhittingsbeveiliging
14. - thermische teruglagbeveiliging
15. - voeler «comfort»
16. - voeler vertrek verwarming
17. - voeler retour verwarming
18. - verdeelkraan
19. - geëmailleerde sanitaire wisselaar
20. - debietschakelaar sanitair
21. - voeler sanitair
22. - expansievat sanitair.
33
29 30
31
26. - regelknop temperatuur sanitair
27. - regelknop temperatuur verwarming
28. - temperatuurmeter verwarming en technische storingen
29. - groen lampje netspanning
30. - oranje lampje netspanning
31. - rood lampje inveiligheidsstelling
32. - heroplaadknop
33. - manometer van de verwarmingskring.
