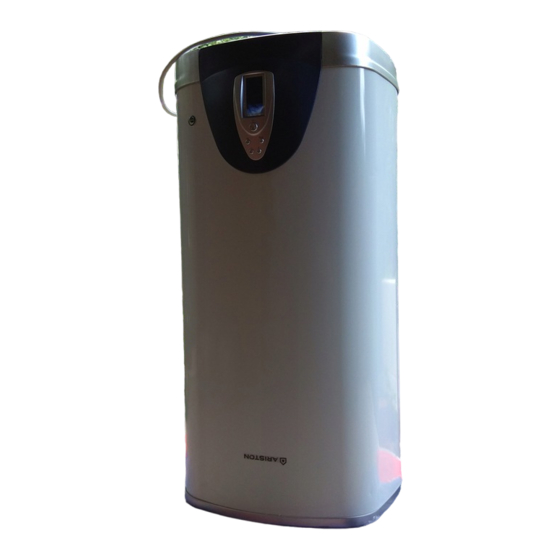

Ariston TI-SHAPE PLUS EE Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Ariston Anleitungen
  4. Warmwasserspeicher
  5. TI-SHAPE PLUS EE
  6. Bedienungsanleitung

Ariston TI-SHAPE PLUS EE Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 43

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ariston TI-SHAPE PLUS EE

Inhaltszusammenfassung für Ariston TI-SHAPE PLUS EE

  • Seite 3: Caratteristiche Tecniche

    Marchi di omologazione PESO APPARECCHIO SENZA CONTENUTO DI ACQUA Capacità Modello TI-SHAPE PLUS EE Questo apparecchio è conforme alle prescrizioni della direttiva EMC 89/336/CEE relativa alla compatibilità elettromagnetica. Avvertenze generali Le norme nazionali possono prevedere restrizioni per l’installazione nelle stanze da bagno.
  • Seite 5 Un leggero gocciolamento dall’orifizio di scarico della valvola di sicurezza è normale nella fase di riscaldamento. Per questo motivo si consiglia di collegare tale scarico, lasciato comunque sempre aperto all’atmosfera, con un tubo di drenaggio installato in pendenza continua verso il basso ed in un luogo privo di condensa. Nel caso esistesse una pressione di rete vicina al valore di pressione massima riportato nei dati di targa, è...

  • Seite 6: Manutenzioni Periodiche

    riscaldante e sull'anodo bisogna prima svuotare l’apparecchio seguendo la seguente procedura: attendere il raffreddamento dell'acqua all'interno, chiudere il rubinetto centrale e far fuoriuscire l'acqua dall'apparecchio attraverso il tubo di entrata dopo aver aperto il rubinetto di scarico ed un rubinetto dell'acqua calda. Svitare i 5 bulloni (C fig.
  • Seite 7 Istruzioni d’uso (utente) 1. Tasti • Tasto On/Off ( Avvia/Arresta la macchina. • Tasto Mode Questo tasto ha due funzioni. La prima consiste nel selezionare la modalità desiderata: premere il tasto brevemente e selezionare le modalità riscaldamento istantaneo, riscaldamento notturno, riscaldamento economico e timer. La seconda funzione è la chiusura/apertura del blocco per i bambini.
  • Seite 8 ore lampeggia: cambiare la cifra con il tasto +/-. Premere il tasto +/- una volta brevemente per aggiungere o sottrarre 1 ora. Se il tasto +/- viene tenuto premuto, si aggiungono o sottraggono ore automaticamente fino al rilascio del tasto stesso. Una volta definita l’ora, premere il tasto di impostazione per confermare.
  • Seite 9 alla modalità con timer intelligente per poi tornare alla modalità istantanea. Il sistema fornisce all’utente indicazioni sull’impostazione dei parametri specifici per ogni modalità. L’utente può eseguire le impostazioni in base alle indicazioni. 3.2.1 Impostazione parametri modalità riscaldamento istantaneo Premere il tasto Mode e passare dalla modalità con timer intelligente alla modalità riscaldamento istantaneo.
  • Seite 10 applicazione. Sullo schermo sarà visibile la temperatura di applicazione presente l’ultima volta, che lampeggia. (Valore preliminare predefinito 70°C.) Impostare la temperatura di applicazione come per la modalità di riscaldamento immediato. Premere il tasto di impostazione per confermare, una volta portata a termine l’impostazione. Il sistema memorizza l’impostazione, quindi passa al parametro successivo, ad es.

  • Seite 11: Technical Characteristics

    Approved marks APPLIANCE WEIGHT WITHOUT WATER CONTENT Capacity Model TI-SHAPE PLUS EE This appliance conforms to the provisions of the EMC 89/336/CEE regulation for electromagnetic compatibility. General instructions National regulations could provide for restrictions as to the installation in bathrooms. The installation is the responsibility of the buyer.

  • Seite 13: Electrical Connection

    For this very reason, we recommend you connect this drain, leaving it always open, to a drain pipe installed inclined continuously downwards and in a place without condensation. Should the mains supply pressure be close to the maximum pressure value indicated on the data plate, then a pressure reducing valve should be fitted as far away from the appliance as possible.

  • Seite 14: Periodical Maintenance

    wait for the water within it to cool down, close the main tap and let the water flow out of the appliance through the inlet pipe after having opened the drain tap as well as a hot water tap. Unscrew the 5 bolts (C fig.10) and remove the flange (F fig.11). The heating element and the anode are connected to the flange.
  • Seite 15 Instructions for use (user) 1. Buttons • On/Off button ( Turn on/turn off the machine. • Mode button This button affords two functions. One is to select the required mode. Press this button for short term and select immediate heating mode, night heating mode, economic mode and timing mode.
  • Seite 16 • Intelligent anti-freezing safety As water heater is energized and application temperature is lower than 5°C, system heats water automatically till temperature reaches to 15°C. The purpose is to prevent heater from freezing damage. • Children-lock No matter heater is in Open or Close situation, press the mode button for long term to open children-lock.
  • Seite 17 into instant heating mode in 10seconds. If user needs to change temperature setting under instant heating mode, simply press down set button and enter into temperature change process. Change the temperature as mentioned. 3.2.2 Set parameters of night heating mode Press down the mode button and change from instant heating mode to night heating mode.
  • Seite 18 4. Change local time If user demands to change local time, press down set button for long term. System works to change of local time. Change the local time in the manner same as intelligent power-failure memory. Cleaning To clean the appliance, use hot water and liquid detergents that do not contain ammonia or alcoholic substances, so as not to damage the surfaces.

  • Seite 19: Caractéristiques Techniques

    Marques d’homologation POIDS DE L’APPAREIL NON REMPLI D’EAU Capacité Modèle TI-SHAPE PLUS EE Cet appareil est conforme aux prescriptions de la directive EMC 89/336/CEE en matière de compatibilité électromagnétique. Informations générales Les normes nationales peuvent prévoir des restrictions pour l'installation dans les salles de bain.

  • Seite 21: Branchement Électrique

    Un léger égouttement au niveau de l'orifice de vidange de la soupape de sûreté est normal pendant la montée en température. C'est pourquoi nous conseillons de raccorder cette vidange, tout en la laissant toujours ouverte, à un tube de drainage installé en pente continue vers le bas, dans un endroit sans condensation.

  • Seite 22: Informations Utiles

    Remplacement de pièces détachées Débranchez l'appareil du réseau électrique. Enlevez le capot pour intervenir sur les parties électriques (fig. 8). Pour agir sur le thermostat et la carte (fig. 9), déconnectez- les du cåble d’alimentation et enlevez-les du logement. Avant toute opération sur l'élément chauffant et sur l'anode, il faut d'abord vidanger l'appareil, comme suit: attendez le refroidissement de l'eau contenue dans l'appareil, fermez le robinet central et faites sortir l'eau par le tuyau d'entrée, après avoir ouvert le robinet de vidange et...
  • Seite 23 Mode d’emploi (utilisateur) 1. Touches • Touches On/Off ( Mise en marche/Arrêt de la machine. • Touche Mode Cette touche a deux fonctions. La première consiste à sélectionner le mode souhaité. Appuyer brièvement sur la touche et sélectionner les modes chauffage instantané, chauffage de nuit, chauffage économique et Timer.
  • Seite 24 de l'heure locale. La première opération consiste à programmer les heures. L'indication des heures clignote : changer le chiffre à l’aide de la touche +/-. Appuyer une fois brièvement sur la touche + / - pour ajouter ou soustraire 1 heure. Si on garde la touche + / - enfoncée, les heures sont automatiquement ajoutées ou soustraites jusqu'au relâchement de la touche.
  • Seite 25 3.2 Variation du mode chauffage et configuration des paramètres relative Appuyer brièvement sur la touche Mode pour changer le mode. Le système suit le cycle de variation, du mode instantané au mode nuit au mode économique jusqu'au mode avec Timer intelligent pour revenir ensuite au mode instantané. Le système fournit à l'utilisateur des indications relativement à...
  • Seite 26 d'eau. Appuyer une fois brièvement sur la touche + / - pour augmenter/diminuer d’une demi-heure l'heure de distribution d'eau. Une fois terminée la programmation de l'heure de la première distribution d'eau, appuyer sur la touche de programmation pour confirmer. Le système mémorise la programmation, puis il passe au paramètre suivant, par ex. la programmation de la température de la première distribution.

  • Seite 27: Características Técnicas

    Marcas de homologación PESO DEL APARATO SIN AGUA Capacidad Modelo TI-SHAPE PLUS EE Este aparato es conforme a las disposiciones de la norma EMC 89/336/CEE relativa a la compatibilidad electromagnética. Advertencias generales Las normas nacionales pueden prever restricciones para la instalación en los cuartos de baño.
  • Seite 29 Un ligero goteo en el orificio de descarga de la válvula de seguridad es normal en la fase de calentamiento. Por este motivo se aconseja conectar dicho desagüe, aunque dejado siempre abierto a la atmósfera, con un tubo de drenaje instalado en pendiente continua hacia abajo y en un lugar en el que no haya condensación.

  • Seite 30: Válvula De Seguridad

    esperar el enfriamiento del agua en el interior del aparato, cerrar el grifo central y hacer salir el agua del aparato a través del tubo de entrada después de haber abierto el grifo de descarga y un grifo de agua caliente. Desenroscar los 5 pernos (C fig.
  • Seite 31 Instrucciones para el uso (usuario) 1. Botones • Botón On/Off ( Pone en marcha/Para la máquina. • Botón Mode Este botón posee dos funciones. La primera consiste en seleccionar la modalidad deseada: presione el botón brevemente y seleccione las modalidades calefacción instantánea, calefacción nocturna, calefacción económica o temporizador.
  • Seite 32 de la hora local. La primera operación es la modificación de las horas. La indicación de las horas centellea: cambie la cifra con el botón +/-. Presione el botón +/- una vez para agregar o quitar 1 hora. Si el botón +/- se mantiene presionado, se agregan o se quitan horas automáticamente hasta que el botón se suelta.
  • Seite 33 3.2 Variación de la modalidad de calefacción y la correspondiente fijación de los parámetros Presione brevemente el botón Mode para variar la modalidad. El sistema ejecuta el ciclo de variación, de la modalidad instantánea a la modalidad noche, de la modalidad económica a la modalidad con temporizador inteligente para luego volver a la modalidad instantánea.
  • Seite 34 hora existente la última vez, que centellea. (Valor preliminar predefinido 7:00) Mientras tanto, centellea la indicación temporal "1", que brinda sugerencias al usuario sobre la hora de la primera aplicación de agua. Presione nuevamente el botón +/- una vez para aumentar o disminuir, en media hora, la hora de la aplicación de agua.

  • Seite 35: Advertências Gerais

    PESO DO APARELHO SEM CONTEÚDO DE ÁGUA Capacidade Modelo TI-SHAPE PLUS EE Advertências gerais As normas nacionais podem conter restrições para a instalação nas casas de banho. A instalação é a cargo do comprador. O fabricante responde unicamente pelos danos imputados às causas constituídas por defeitos de fabricação, portanto é...
  • Seite 37 Ao atarraxar a válvula de segurança, não force-a até o final de curso nem altere-a. Um ligeiro gotear do orifício de escoamento da válvula de segurança é normal na fase de aquecimento. Por este motivo é aconselhável ligar este escoamento e deixá-lo em todo o caso sempre aberto à...

  • Seite 38: Válvula De Segurança

    intervir nos componentes eléctricos (fig. 8). Para actuar no termóstato e na ficha (fig. 9), desconectar os mesmos do cabo de alimentação removendo-os do próprio alojamento Para quaisquer intervenções no elemento aquecedor e no ânodo, é necessário previamente esvaziar o aparelho da seguinte maneira: aguarde o esfriamento da água no interior, feche a torneira central e deixe sair a água do aparelho através do tubo de entrada, depois de ter aberto a torneira de escoamento e uma torneira de água quente.
  • Seite 39 Instruções de uso (usuário) 1. Teclas • Tecla On/Off ( Arrancar/Parar a máquina. • Modalidade Mode Esta tecla tem duas funções. A primeira consiste em seleccionar a modalidade desejada: carregar brevemente no botão e seleccionar a modalidade de aquecimento instantâneo, aquecimento nocturno, aquecimento económico e temporizador.

  • Seite 40: Instruções De Montagem

    ecrã encontram-se acesas e o sistema activa o ajuste da hora local de modo automático. A primeira operação é o ajuste das horas. A indicação das horas pisca: mudar o digito mediante a tecla +/-. Carregar na tecla +/- uma vez brevemente para adicionar ou subtrair 1 hora.
  • Seite 41 e a modalidade indicados. 3.2 Alteração da modalidade de aquecimento e relativo ajuste dos parâmetros Carregar brevemente o botão Mode para alterar a modalidade. O sistema segue o ciclo de alteração da modalidade instantânea para a modalidade nocturna, modalidade económica até a modalidade com temporizador inteligente para voltar novamente em modalidade instantânea.
  • Seite 42 No entanto pisca a indicação relativa ao tempo “1" que fornece sugestões ao usuário relativamente ao ajuste da hora da primeira aplicação da água. Carregar brevemente na tecla +/- por uma vez para aumentar/diminuir de meia hora a hora de aplicação da água.

  • Seite 43: Beschreibung Warmwasserspeicher (Bild 1)

    Stromstärke Zulassungszeichen GERÄTEGEWICHT OHNE WASSER Kapazität Modell TI-SHAPE PLUS EE Dieses Gerät entspricht den Vorschriften der EMC-Norm 89/336/EWG in Bezug auf die elektromagnetische Verträglichkeit. Allgemeine Hinweise Die inländischen Bestimmungen können Beschränkungen hinsichtlich der Installation in Badezimmern vorsehen. Die Installation geht zu Lasten des Käufers. Der Hersteller haftet nur für Schäden, die durch Fabrikationsfehler verursacht werden;...

  • Seite 45: Einstellen Der Betriebstemperatur

    Bei Öffnen des Entleerungshahns muss an seinem Ausgang C Abb. 6 außerdem ein Schlauch zum Ableiten des Wassers angebracht werden. Schrauben Sie das Sicherheitsventil nicht zu fest an und achten Sie darauf, es nicht zu beschädigen. Ein leichtes Tropfen aus der Öffnung des Sicherheitsventils während der Aufheizphase ist normal.

  • Seite 46: Praktische Hinweise

    Bevor Sie jedoch wegen eines vermutlichen Schadens bzw. einer vermutlichen Betriebsstörung den Kundendienst anfordern, überprüfen Sie bitte, ob die Betriebsstörung eventuell anderen Gründen zuzuschreiben ist, wie z.B. einem vorübergehenden Stromausfall oder einer zeitweiligen Unterbrechung der Wasserzufuhr. Eventueller Austausch von Teilen Schalten Sie das Gerät vom Stromnetz ab.
  • Seite 47 normal. Diese ist auf den Wärmeaustausch zwischen dem Heizelement und dem damit in Berührung kommenden Wasser zurückzuführen. Sollte aus den Warmwasserhähnen kein warmes Wasser austreten, ist sicherzustellen, dass sowohl die Wasser- als auch die Elektroanschlüsse ordnungsgemäß und den Hinweisen der jeweiligen Abschnitte entsprechend durchgeführt wurden, oder an den (ausmontierten) Thermostaten der Phasendurchgang zwischen Klemmen und entsprechenden Fastons zu kontrollieren.
  • Seite 48 • Intelligenter Speicher Beim Ausschalten speichert das System automatisch die aktive Heizbetriebsart und die vorhandenen Einstellungen. Sobald das Gerät erneut eingeschaltet wird, werden automatisch alle Einstellungen geladen, die beim letzten Ausschalten aktiv waren. Es ist also nicht notwendig, die Parameter neu einzugeben. Aber das System ist nicht in der Lage, die aktuelle Uhrzeit zu speichern.
  • Seite 49 Stromausfall. Hat der Kunde die lokale Uhrzeit eingeben, funktioniert das System im Wartezustand. Auf dem Display wird nur die lokale Uhrzeit angezeigt. Durch Drücken der ON/OFF-Taste funktioniert das System im Energierückgewinnungsmodus und aktiviert die gespeicherten Funktionen und Parameter. Zum Beispiel: beim letzten Abschalten waren der Timer und eine Temperatur von 60°C eingestellt.

  • Seite 50: Änderung Der Lokalen Uhrzeit

    3.2.4 Betriebsart Heizung mit intelligentem Timer Die MODE-Taste drücken und von der Betriebsart Sparheizung zur Betriebsart Heizung mit intelligentem Timer wechseln. Auf dem Display erscheint blinkend die zuletzt eingestellte Uhrzeit. (Voreingestellter Wert 7:00 Uhr) Es blinkt die Zeiteinstellung "1", mit der der Anwender die erste Einschaltzeit für die Warmwassernutzung eingibt.

  • Seite 51: Dane Techniczne

    Pobór prądu Dopuszczenia CIĘŻAR URZĄDZENIA NIE ZAWIERAJĄCEGO WODY Pojemność Model TI-SHAPE PLUS EE Urządzenie to spełnia wymagania dyrektywy unijnej EMC 89/336/CEE dotyczącej przystosowania do istniejącego systemu w zakresie charakterystyki elektromagnetycznej. UWAGI OGÓLNE W przypadku instalacji podgrzewacza należy dostosować się do odnośnych polskich norm.
  • Seite 52 2) zawór bezpieczenstwa, dostarczany z urządzeniem , nie powinien być dodatkowo regulowany, ani naruszony 3) instalacja została wykonana przez personel odpowiednio wykwalifikowany, 4) uziemienie wykonane zostało zgodnie z obowiązującymi zasadami, 5) w przypadku dłuņszej nieobecności zaleca się też odłączenie urządzenia od domowej sieci elektrycznej i hydraulicznej, 6) przestrzegać...

  • Seite 53: Połączenia Elektryczne

    ączenia hydrauliczne ł Element doprowadzający wodę, a zwłaszcza element odprowadzający wodę z podgrzewacza należy połączyć z rurami lub złączkami wytrzymującymi nie tylko ciśnienie robocze sieci wodnej, ale także i temperaturę ciepłej wody, która normalnie może osiągać, a nawet przekraczać 80°C. Z tej przyczyny odradza się stosowanie materiałów, które mogłyby nie wytrzymaĺ...
  • Seite 54 przecieki, również spod kryzy (Frys.11), i jeśli wystąpi taka potrzeba, dokręcić z wyczuciem połączenia, które przepuszczają wodę (Crys.10). Potem podłączyć urządzenie do sieci elektrycznej. Regulacja temperatury pracy W modelach wyposażonych w zewnźtrzne pokrętło regulacji temperatury regulacji dokonuje się poprzez pokrętło wg. oznaczeń podanych na obudowie. W przypadku modeli niewyposażonych w zewnętrzny system regulacji termostat ustawiony jest na maksimum.

  • Seite 55: Zawór Bezpieczeństwa

    Termiczny bezpiecznik dwubiegunowy W przypadku anormalnego funkcjonowania urządzenia (przegrzanie) w urządzeniu zadziała termiczny wyłącznik bezpieczeństwa, zgodny z zaleceniami norm CEI-EN, który przerwie obwód elektryczny obydwu faz zasilających element grzewczy. W takim przypadku należy wezwać Serwis Obsługi Technicznej. Zawór bezpieczeństwa W modelach wyposażonych w zawór bezpieczeństwa z dźwignią może być ona użyta podnosząc ją...
  • Seite 56 • Przycisk “+/-” W trakcie ustawiania można dodać lub odjąć czas lub temperaturę. Należy użyć tego przycisku, aby aktywować funkcję utrzymania ciepła podczas trwania procesu ustawiania w inteligentnym trybie czasowym. 2. Funkcje • Inteligentna ochrona podgrzewania na sucho System bezpieczeństwa aktywuje się automatycznie w wypadku podgrzewania na sucho, chroniąc w ten sposób bojler.
  • Seite 57 • Inteligentne utrzymywanie ciepła W przypadku gdy bojler pracuje w inteligentnym trybie czasowym i gdy użytkownik wybierze funkcję inteligentnego utrzymywania ciepła, system podgrzeje wodę automatycznie do temperatury 50°C. W tym wypadku bojler nie działa i temperatura używanej wody jest niższa niż 45°C. Ta funkcja zapewnia użytkownikowi ciepłą wodę przy jednoczesnej optymalnej oszczędności energii.
  • Seite 58 3.2.2 Ustawienie parametrów trybu podgrzewania nocnego Należy wcisnąć przycisk Mode i przejść z trybu podgrzewania natychmiastowego do trybu podgrzewania nocnego. Na wyświetlaczu będzie migać poprzednio ustawiona temperatura. Domyślne ustawienie temperatury wstępnej to 70°C. Miganie sygnalizuje użytkownikowi ewentualną konieczność zmiany temperatury w tym trybie. Jeśli jest to konieczne, użytkownik może zmienić...
  • Seite 59 sekundy. Użytkownik może anulować odpowiedni tryb czasowy. Nie ma potrzeby ustawiania odpowiedniej temperatury aplikacji. Użytkownik może także ustawić tę samą godzinę dla obydwu użyć wody, aby anulować jedną z nich. 4. Zmiana czasu lokalnego Aby zmienić czas lokalny, należy wcisnąć i przytrzymać przycisk ustawień. System umożliwia zmianę...

  • Seite 60: M Szaki Adatok

    Áramerősség Tanúsítás A készülék súlya víztőltet nélkül Űrtartalom Modell TI-SHAPE PLUS EE A készülék az EMC 89/336/CEE elektromágneses kompatibilitásra vonaktozó direktíváknak. Általános útmutató Az egyes országok eltérően rendelkezhetnek a készülék fürdöszobai beépítéről. A beszerelés a vásárló felelőssége. A gyártó csak és kizárólag gyártási hibából fakadó...
