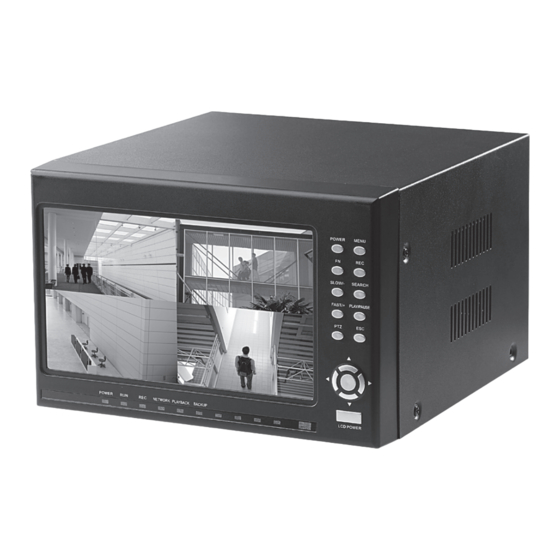

- Seite 1 PX-1208-675 DIGITALER ÜBERWACHUNGS-RECORDER DVR-8004 MONITOR/H.264...
- Seite 3 DIGITALER ÜBERWACHUNGS-RECORDER DVR-8004 MONITOR/H.264 © 09/2010 - EX:DS//EX:DS//VG...
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS Inhaltsverzeichnis................. 4 Sicherheitshinweise.&.Gewährleistung........6 Ihr.neuer.Überwachungsrecorder..........8 Anschlüsse.-.Überwachungsrecorder.......... 9. Produktdetails.-.Fernbedienung/Bedienelemente....10 Installation.und.Einschalten............11 Aufstellhinweise ..................11 Einbauen der Festplatte ................ 11 Inbetriebnahme ..................11 Standby ....................... 12 Einstieg ......................12 Bedienung ....................12 Passwörter und vordefinierte Nutzeraccounts ......13 Menüsteuerung................ - Seite 5 Webkonsole ....................38 Control ....................39 Setup ....................40 Zusätzliche.Software..............41 LVF-Videos unter Windows abspielen ..........41 Mobil-Client für Handys ................ 41 Anhang Anschluss von Sensoren (Alarm auslösen) ........42 Anschluss von Aktoren (auf Alarme reagieren) ......42 Technische Daten ..................43...
-
Seite 6: Sicherheitshinweise.&.Gewährleistung
SICHERHEITSHINWEISE & GEWÄHRLEISTUNG • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. - Seite 7 elektrischen oder elektronischen Geräte zu den eingerichteten kommunalen Sammelstellen in Ihrer Gemeinde. Diese nehmen Ihre Geräte entgegen und sorgen für eine ordnungsgemäße und umweltgerechte Verarbeitung. Dadurch verhindern Sie mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich durch unsachgemäße Handhabung von Produkten am Ende von deren Lebensdauer ergeben können.
-
Seite 8: Ihr.neuer.überwachungsrecorder
IHR NEUER ÜBERWACHUNGSRECORDER Sehr.geehrte.Kunden, wir danken Ihnen für den Kauf der dieses digitalen Überwachungs-Recorders. Mit dem Gerät können Sie Videoströme von bis zu vier Kameras überwachen und aufzeichnen. Das System verfügt bereits über einen eingebauten Bildschirm und ist beliebig erweiterbar. Per Relais lassen sich sogar Alarme mit dem Gerät auslösen. -
Seite 9: Anschlüsse.-.Überwachungsrecorder
ANSCHLÜSSE - ÜBERWACHUNGSRECORDER Ein/Aus Stromeingang Video-Eingänge , Anschlüsse für externe Kameras (BNC) Audio-Eingänge (BNC) Erdung Stromversorgung für angeschlossene Kameras Netzwerkanschluss (Ethernet, RJ-45) Anschluss für externen Monitor (VGA) USB-Anschlüsse für Maus (MOU) und externe Festplatte (BACK) Schnittstellen für externe Sensoren und Aktoren (Alarmsteuerung) Video-Ausgang (BNC) Audio-Ausgang (BNC) -
Seite 10: Produktdetails.-.Fernbedienung/Bedienelemente
PRODUKTDETAILS - FERNBEDIENUNG/BEDIENELEMENTE Ein/Aus Aufnahme Suche aufgenommene Dateien Wiedergabesteuerung langsamer schneller Stop Wiedergabe/Pause Wechsel Vollbild/Mehrbild Menü Escape (zurück) Steuerkreuz Ansichtswechsel Vollbild/Quad Wechseltaste Lautstärke, Objektiv, hoch/runter Stumm Zifferntasten Rücklöschtaste (Backspace) Geräteauswahl Schnellauswahl Bildschirm an/aus... -
Seite 11: Installation.und.einschalten
INSTALLATION UND EINSCHALTEN Aufstellhinweise Stellen Sie den Überwachungsrecorder auf einen ebenen, festen und ruhigen Untergrund auf. Vermeiden Sie staubige Plätze oder Orte mit direkter Sonneneinstrahlung. Lassen Sie genug Platz um das Gerät, damit warme Abluft entweichen kann. Das Gehäuse des Systems sollte geerdet werden. Vor der ersten Inbetriebnahme müssen Sie zudem eine Festplatte einbauen. -
Seite 12: Standby
HINWEIS: Beim ersten Starten fordert Sie das Gerät möglicherweise auf, die eingebaute Festplatte zu formatieren. Dabei werden eventuell vorhandene Daten unwiederbringlich gelöscht. Standby Der Überwachungsrecorder kennt verschiedene Betriebsmodi. Über den Hauptschalter an der Rückseite wird die Stromzufuhr komplett ein- oder abgeschaltet. -
Seite 13: Passwörter Und Vordefinierte Nutzeraccounts
Ins Hauptmenü gelangen Sie per Tastendruck auf die Menü-Tasten. Wahlweise können die auch die Maus nutzen. Ein Druck auf die rechte Maustaste öffnet ein Auswahlmenü. Über dieses können haben Sie schon per Maus direkten Zugriff auf einzelne Funktionen oder gelangen ins Hauptmenü. Um geschützte Einstellungen zu ändern müssen Sie Ihr Passwort eingeben. -
Seite 14: Menüsteuerung
MENÜSTEUERUNG Hauptmenü Im Hauptmenü haben Sie Zugriff auf wesentliche Funktionen des Überwachungsrecorders. Sie können per Maus oder Steuerkreuz zwischen den Icons navigieren. Die Schrift des jeweils aktiven Programmsymbols wird gelb hervorgehoben. Zum jeweiligen Unterpunkt gelangen Sie per Klick auf die linke Maustaste oder mit der Enter-Taste im Zentrum des Steuerkreuzes. -
Seite 15: Wiedergabe
• WIEDERGABE Suchfenster Im WIEDERGABE-Menü können Sie auf der Festplatte gespeicherte Videos durchsuchen und abspielen. Im Fenster SUCHE AUFNAHMEN wählen Sie, welche Überwachungsvideos gefunden werden sollen. Legen Sie hierbei Aufnahmedatum sowie Start- (SUCHE AB) und End-Zeitpunkt (SUCHE BIS) fest. Sie können Ihre Suche weiter einschränken. Unter dem Punkt Auslösart wählen Sie, ob alle Aufnahmen (ALLE) durchsucht werden oder nur bestimmte Ereignisse von Interesse sind. - Seite 16 Ein Klick auf SUCHEN startet Ihre Suche. Treffer werden im rechten Fenster angezeigt. Bei vielen Dateien verteilt sich die Anzeige auf mehrere Bildschirme. Blättern Sie mit den Doppelpfeilen zwischen den verschiedenen Seiten. Mit ZURÜCK oder Drücken der Escape-Taste verlassen Sie das Suchfenster und gelangen in das Wiedergabefenster. Gleiches passiert, wenn Sie ein Video wählen und mit PLAY starten.
-
Seite 17: Systemdaten
• SYSTEMDATEN Im Untermenü SYSTEMDATEN finden Sie Informationen zum Status Ihres Überwachungsrecorders, darunter Daten zu angemeldeten Netzwerknutzern, eingebauter Festplatte oder Firmwareversion. Die Navigation gleicht der Auswahl im Hauptmenü. Mit Escape oder dem entsprechenden Menüpunkt gelangen Sie zurück zum vorherigen Menü. HDD INFO Hier finden Sie Informationen zu Typ und Kapazität der eingebauten Festplatte. - Seite 18 bestimmte Ereignisse herausfiltern. Zur Wahl stehen Systemprozesse (SYSTEMEREIGNIS), Systemeinstellungen (SYSTEM SETUP), Alarmmeldungen (ALARM SETUP), gestartete Aufnahmen (AUFNAHME), geänderte Nutzereinstellungen (NUTZERVERWALTUNG). Sie können zudem das Zeitfenster weiter eingrenzen. Unter SUCHE AB und SUCHE BIS lassen sich Datum und Zeit einstellen. Ein Klick auf SUCHEN startet Ihre Suche. Treffer werden im unteren Fenster angezeigt.
- Seite 19 Hier sehen Sie auf einen Blick, welche Nutzer aktuell per Netzwerk mit dem Überwachungsrecorder verbunden sind. Neben dem Nutzernamen finden Sie hier auch die jeweilige IP-Adresse eingeloggter Nutzer. Zurück geht es per Escape-Taste oder Mausklick auf BESTÄTIGEN. RETURN Mit RETURN gelangen Sie zurück zum Hauptmenü.
-
Seite 20: Systemeinstellungen
• SYSTEMEINSTELLUNGEN Im Menü SYSTEMEINSTELLUNGEN können Sie zahlreiche Parameter und Einstellungen des Überwachungsrecorders ändern. Im Menü navigieren Sie wie im Hauptmenü auch. SYSTEM Im SYSTEM SETUP stellen Sie Datum und Uhrzeit des Recorders ein. Mit einem Klick auf ZEIT FESTLEGEN werden die ihre Einstellungen übernommen. -
Seite 21: Kodierung
KODIERUNG In diesem Menü können Sie die Aufnahmeeinstellungen für einzelne oder mehrere Kanäle festlegen. Aufnahmequalität Hier stellen Sie die Aufnahme-Qualität für einzelne Kanäle ein und legen auszublendende Bildbereiche fest. Wählen Sie hierfür die gewünschte Aufnahemquelle; sollen die Einstellungen für alle Kanäle gelten, klicken Sie auf ALLE. -
Seite 22: Aufnahmeplan
Mit Escape speichern Sie eine Auswahl und kehren zurück ins Menü Kodierung. Zusatzinformationen anzeigen Mit den Menüpunkten ZEIT EINBLENDEN und TITEL EINBLENDEN können festlegen, ob und wo eine Zeitangabe auf dem Überwachungsbild angezeigt werden soll. Nutzen Sie hierfür die jeweilige Checkbox sowie die entsprechenden SETUP-Buttons. -
Seite 23: Ptz-Einstellungen
vier Zeitfenster zur Verfügung. Mit den Checkboxen legen Sie fest, ob die Aufnahme regulär (NORMAL) respektive bei ALARM oder einer vor der Kamera erkannten BEWEGUNG gestartet werden soll. Ist die Einstellung VORZEITIGE AUFNAHME angeklickt, startet die Aufzeichnung bereits fünf Sekunden vor dem Zeitpunkt eines Alarms. Somit können Sie auf dem Video nachverfolgen, was den Alarm ausgelöst hat. -
Seite 24: Netzwerkeinstellungen
Im Menü können Sie weitere Übertragungseinstellungen festlegen. Als BAUD-RATE können Werte zwischen 1200 bps und 1152000 bps angegeben werden; standardmäßig nutzt das System 9600 bps. Zudem können Sie hier die Zahl der DATENBITS zwischen 5 und 8 (Standard: 8) festlegen und ein oder zwei STOPBITS (Standard: 1) definieren. Eine PRÜFSUMME wird in den Defaulteinstellungen nicht genutzt (KEINER) , kann aber dennoch genutzt (ODD/EVEN) werden. -
Seite 25: Alarm Setup
Überwachungsrecorder einloggen kann. Unter E-MAIL, ABSENDER legen sie die Absenderadresse fest, unter LOGIN und PASSWORT hinterlegen Sie die Zugangsdaten des E-Mail-Versenders. Um Tippfehler auszuschließen müssen Sie ihr Passwort unter PASSWORT BESTÄT. ein zweites Mal eingeben. Unter Empfänger vermerken Sie schließlich die E-Mail-Adresse, die vom Überwachungsrecorder Benachrichtigungen erhalten soll. - Seite 26 Als ALARM-SENSOR können einen oder alle Kanäle festlegen. Unter GERÄTETYP definieren Sie, ob ein Alarmevent beim Signalaufbau (N/O, normal open) oder Signalabbau (N/C, normal close) veranlasst werden soll. Mit ALARM ZURÜCKSETZEN NACH können Sie festlegen, nach welcher Zeit der Alarm zurückgesetzt wird. Unter KANÄLE AUFZ.
- Seite 27 Mit der Option BILDERKENNUNG haben erhalten Sie feinstufige Einstellungsoptionen. Eintellen des zu überwachenden Bereiches Per Klick auf den Button Region gelangen Sie zu einem Videofenster, in dem Sie den überwachten Bildbereich festlegen können. Ein eventuell bereits maskierter, privater Bereich wird gelb angezeigt. Obwohl der gelbe Bereich nicht aufgezeichnet wird, funktioniert die Bewegungserkennung auch dort In dem Fenster erkennen Sie ein Gitternetz.
- Seite 28 Empfindlichkeit und Alarmdauer Mit EMPFINDLICHKEIT legen Sie fest, wie sensibel die Bewegungserkennung auf Bildänderungen reagieren soll. Die NIEDRIGSTE Stufe ist dabei relativ unempfindlich, mit der Einstellung HÖCHSTE reagiert das System auch auf kleinste Veränderungen. Zwischen den extremen Einstellungen liegen die Stufen NIEDRIG, NORMAL und HOCH.
- Seite 29 ANZEIGE Beim Punkt ANZEIGE können Sie die Bildschirmdarstellung des Überwachungsrecorders an Ihren persönlichen Geschmack anpassen. So können Sie die Namen der einzelnen Videokanäle ändern. Mit einem Klick auf den Button SETUP neben KANAL-NAMEN gelangen in das entsprechende Menü. In den Formularfeldern können Sie dort individuelle Bezeichner für jeden Kanal festlegen, beispielsweise mit Maus und der eingeblendeten, virtuellen Tastatur.
-
Seite 30: Aufnahmesteuerung
• AUFNAHMESTEUERUNG Im Unterpunkt AUFNAHMESTEUERUNG können Sie die Aufzeichnung aller Kanäle zentral ein- oder ausschalten. Hierfür steht Ihnen eine Matrix mit den drei Reihen zur Verfügung. Die Checkboxen mit den Zahlen repräsentieren die jeweiligen Aufnahmekanäle. Sie haben die Möglichkeit, ALLE Kanäle in einer Zeile wählen. -
Seite 31: Alarm Scharfschalten
• ALARM SCHARFSCHALTEN In diesem Menüpunkt können Sie den Alarme zentral ein- oder ausschalten. Hierfür steht Ihnen eine Matrix zur Verfügung. Die Checkboxen mit den Zahlen repräsentieren die jeweiligen Aufnahmekanäle. Sie haben die Möglichkeit, ALLE Kanäle in einer Zeile wählen. Mit dem Punkt LÖSCHEN schalten Sie die gewählten Alarme aus, mit MANUELL aktivieren Sie die gewählten Alarme. -
Seite 32: Erweitert
• ERWEITERT Hinter dem Menüpunkt ERWEITERT verbergen sich weitere Systemeinstellungen. Hier können Sie Nutzerrechte verwalten, Fehlermeldungen definieren und die VGA- Ausgabe optimieren. Zudem haben Sie hier die Möglichkeit das System zurückzusetzen oder eine neue Firmware aufzuspielen. ACCOUNTS Der Überwachungsrecorder kann bis zu zwölf Nutzer unterscheiden. Ab Werk sind bereits die drei Nutzer admin, default und user definiert - diese können nicht mehr gelöscht werden. - Seite 33 fünf Minuten zuordnen. Mit BESTÄTIGEN übernehmen Sie die jeweilige Einstellung. Wenn Sie alle Ereignisse definiert haben, können Sie das Menü mit Klick auf ZURÜCK oder per Escape-Taste verlassen. UPGRADES Standardmäßig fungieren per USB-Port angeschlossene Speichermedien als QUELLE FÜR SYSTEM-UPGRADEs. Nachdem Sie ein Medium mit Firmware-Image mit dem Überwachungsrecorder verbunden haben, können Sie das Upgrade per Klick STARTEN.
- Seite 34 Überwachungsrecorder neu starten. Per Klick auf ZURÜCK oder Druck auf die Escape-Taste verlassen Sie das Menü und verwerfen noch nicht angewendete Einstellungen. ZURÜCK Mit ZURÜCK gelangen Sie wieder zum Hauptmenü.
-
Seite 35: Backup
• BACKUP Sie können Videoaufzeichnungen des Überwachungsrecorders auf einer externen USB-Festplatte sichern. Verbinden der Festplatte mit dem System Hierfür muss die Festplatte an die mit BACK gekennzeichnete USB- Schnittstelle an der Rückseite des Überwachungsrecorders angeschlossen sein. Um Backups zu erstellen, binden Sie das Laufwerk zunächst in das System ein. -
Seite 36: Exit
Mit ZURÜCK verlassen Sie die DATENSICHERUNG und kehren zum HAUPTMENÜ zurück. • EXIT Mit EXIT können Sie sich vom System abmelden oder den Überwachungsrecorder herunterfahren beziehungsweise neu starten. Wenn Sie lediglich das Menü ausblenden wollen, drücken Sie die Escape- Taste am Gerät oder auf der Fernbedienung. -
Seite 37: Zugriff.via.webbrowser
ZUGRIFF VIA WEBBROWSER Verbindung.herstellen Sie können per LAN oder Internet auf den Überwachungsrecorder zugreifen. Voraussetzung hierfür ist eine aktuelle Version des Internet Explorer von Microsoft. Um die Kamera aus der Ferne zu steuern, müssen Sie außerdem die Sicherheitseinstellungen des Webbrowsers anpassen. Insbesondere müssen Sie das Ausführen von ActiveX- Steuerelementen zulassen und auch das Herunterladen unsignierter... -
Seite 38: Webkonsole
Beim ersten Einloggen müssen Sie möglicherweise einige Sicherheitswarnungen bestätigen. Erlauben Sie dem Browser, ActiveX-Steuerelemente zu installieren. Weisen Sie Windows zudem an, die vom Überwachungsrecorder verteilte Software LvrWeb.cab nicht zu blockieren. Jetzt können Sie sich auf Ihrem Überwachungsrecorder einloggen. Falls sich das entsprechende Fenster nicht öffnet, klicken Sie auf den Menüpunkt Login in der vom Überwachungsrecorder angebotenen Web-Oberfläche. -
Seite 39: Control
und Aufteilung des Gitterlayouts anpassen. Um eine Kameraeinstellung vorübergehend als Vollbild zu sehen, doppelklicken Sie auf das jeweilige Überwachungsbild. Mit einem erneuten Doppelklick gelangen Sie zurück zum vorher gewählten Layout. Am unteren Bildrand finden Sie eine Steuerungsleiste. Mit dieser können Sie vorhandene Aufnahmen abrufen und wiedergeben. -
Seite 40: Setup
Common Hier können Sie einen entfernten Überwachungsrecorder herunterfahren oder erneut starten. Zusätzlich können Sie hier eine neue Firmware einspielen. Video Hier passen Sie die Videodarstellung an und ändern Parameter, wie Helligkeit oder Kontrast. Unter Log haben Sie die Möglichkeit, geloggte Ereignisse zu durchsuchen und herunterzuladen. -
Seite 41: Zusätzliche.software
ZUSÄTZLICHE SOFTWARE Zum Lieferumfang Ihres Überwachungsrecorders gehört auch eine CD mit weiterer Software. LVF-Videos.unter.Windows.abspielen Standardmäßig zeichnet der Überwachungsrecorder Videos im LVF-Format auf. In diesem Format werden die Dateien auch bei einem Backup auf externe Festplatten gespeichert. Damit Sie sich diese Dateien auch auf Ihrem Rechner anschauen können, benötigen Sie ein entsprechendes Dekodier-Plugin. -
Seite 42: Anhang
ANHANG Wie Sie Aktoren und Sensoren an den Überwachungsrecorder anschließen entnehmen Sie bitten den nachfolgend abgedruckten Schaltbildern. Anschluss.von.Sensoren.(Alarm.auslösen) Anschluss.von.Aktoren.(auf.Alarme.reagieren) -
Seite 43: Technische Daten
TECHNISCHE DATEN Video-Eingänge: 4 Kanäle (BNC) Video-Ausgänge: 1 x BNC 1 x VGA Anzeige: 720 x 576 (PAL), 720 x 480 (NTSC) Audio-Eingänge: 2 x BNC Audio-Ausgang: 1 x BNC Kodierung: H.264 (Video) ADPCM (Ton) drei Qualitätsstufen (hoch, normal, gering) Aufnahmeauflösung: HD1: 704 x 288 (PAL), 704 x 240 (NTSC) CIF: 352 x 288 (PAL), 320 x 240 (NTSC)
