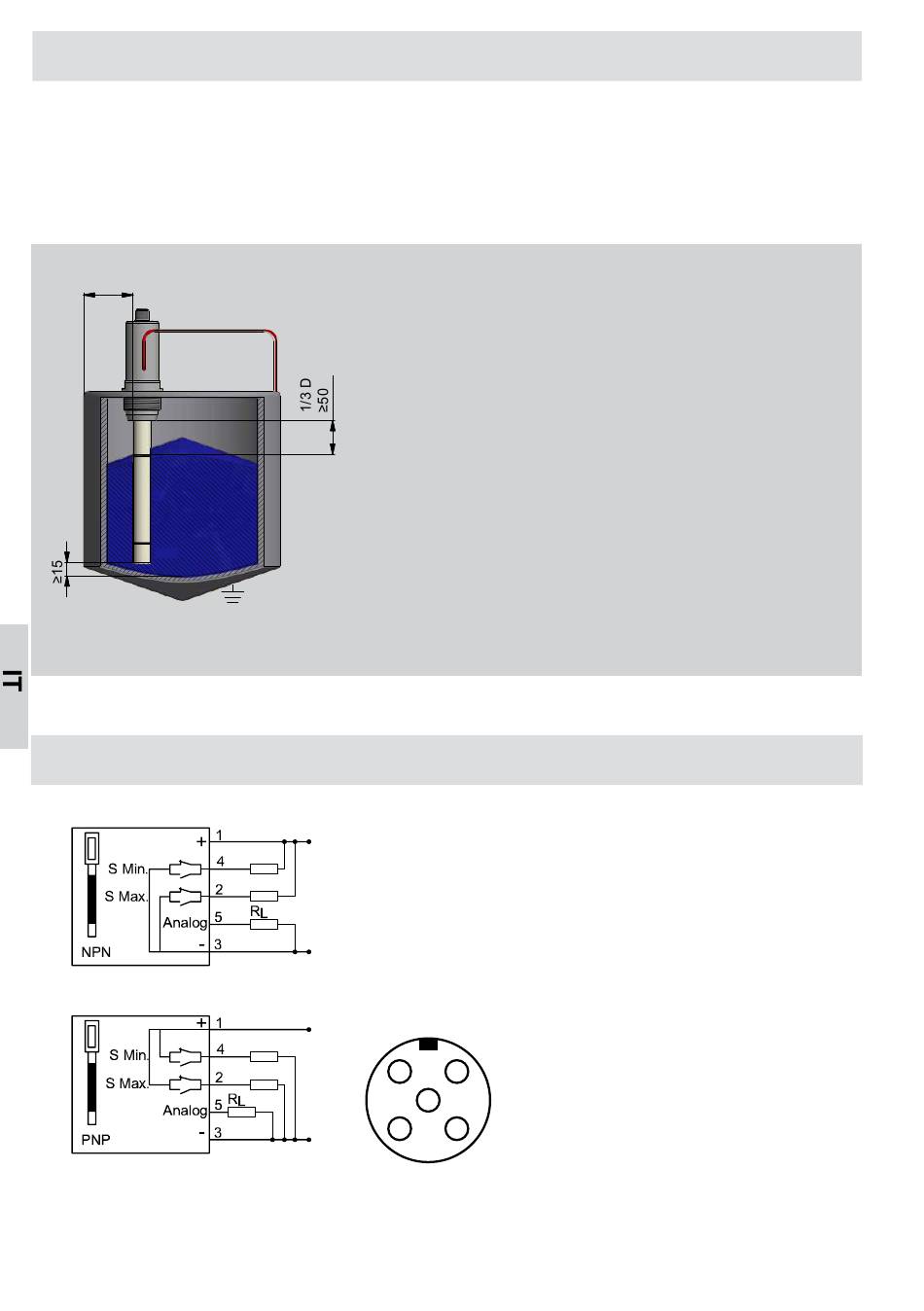

Montaggio
E' obbligatorio che ci sia un collegamento galvanico tra testa della sonda e contenitore (o controelettrodo). Il
collegamento a terra BE con i contenitori in metallo avviene normalmente tramite l'attacco al processo della
sonda. Con contenitori non metallici il controelettrodo deve essere collegato direttamente con un cavo alla
testa della sonda tramite l'apposito foro filettato.
1/4 D
IBS
M
IB1

Collegamento elettrico

56
IB1 = Campo inattivo 1
M = Campo di misurazione
IBS = Campo inattivo (scudo)
BE
Non montare la sonda nella parte del contenitore con cambiamenti
di sezione, per es. nel campo del cono.
La sonda può essere montata centralmente o lateralmente. Per
misurazioni indipendenti dal cono di riempimento si consiglia
un montaggio ad 1/4 del diametro. Distanza minima del punto di
scatto superiore dal coperchio conduttivo 50 mm.
Connettere la sonda alla massa del contenitore o attraverso il
fissaggio oppure con l'apposita vite.
Collegamento elettrico
• Spegnere il sistema
• Collegare la sonda come da schema di collegamento
• Accendere l'impianto
• Con l'accensione la sonda riconosce automaticamente e indi-
pendentemente per ognuna delle due uscite, se esse sono
collegate a "-" (=PNP) o "+" (=NPN).
Resistenza di carico <- 20 K Ohm delle uscite S MIN / S MAX.
2
3
Collegamento dei pin:
Pin 1: +24 V
1
Pin 2: SWITCH MAX
5
Pin 3: GND
4
Pin 4: SWITCH MIN
Pin 5: ANALOG OUT
