Descripción general
Sensores capacitivos de detección de nivel analógico con dos puntos de conmutación adicional. Los puntos
de detección pueden estar definidos dentro o afuera de la zona de medición analógica.
La tecnología de esta sonda de barra compacta con electrónica de evaluación integrada se funda en
nuestro principio, patentado, de medición de tres electrodos. La medición se realiza entre el electrodo de
medición (la sonda) y la pared metálica del contenedor (o un electrodo adicional). El campo de medición
esta limitado arriba y abajo por zonas inactivas. Como electrodo "CE" (Tierra) sirve normalmente la pared
del contenedor que está puesta a tierra. En el caso que el contenedor no sea metálico, se puede ajustar
una lamina metálica a la pared del contenedor (por ejemplo lamina de cobre) u otras partes de la máquina,
que tienen conexión a masa, pueden servir como electrodo adicional. La longitud del electrodo adicional
tiene que ser igual que la longitud de la zona de medición.
No es necesaria una preselección manual del rango de la capacidad o una capacidad básica. Esto se rea-
liza automáticamente por la sonda inteligente durante la puesta en funcionamiento inicial.
Con la sonda i-Level se puede realizar las mediciones siguientes:
(1) Medición analógica entre dos puntos libremente elegidos „Analog Mín" y „Analog Máx"
y / o
(2) 2 Puntos de conmutación adicional, que pueden ser definidos dentro o afuera de la zona de
medición analógica. Por ejemplo para la indicación de sobrecarga o de mínima carga debajo de
un valor definido.

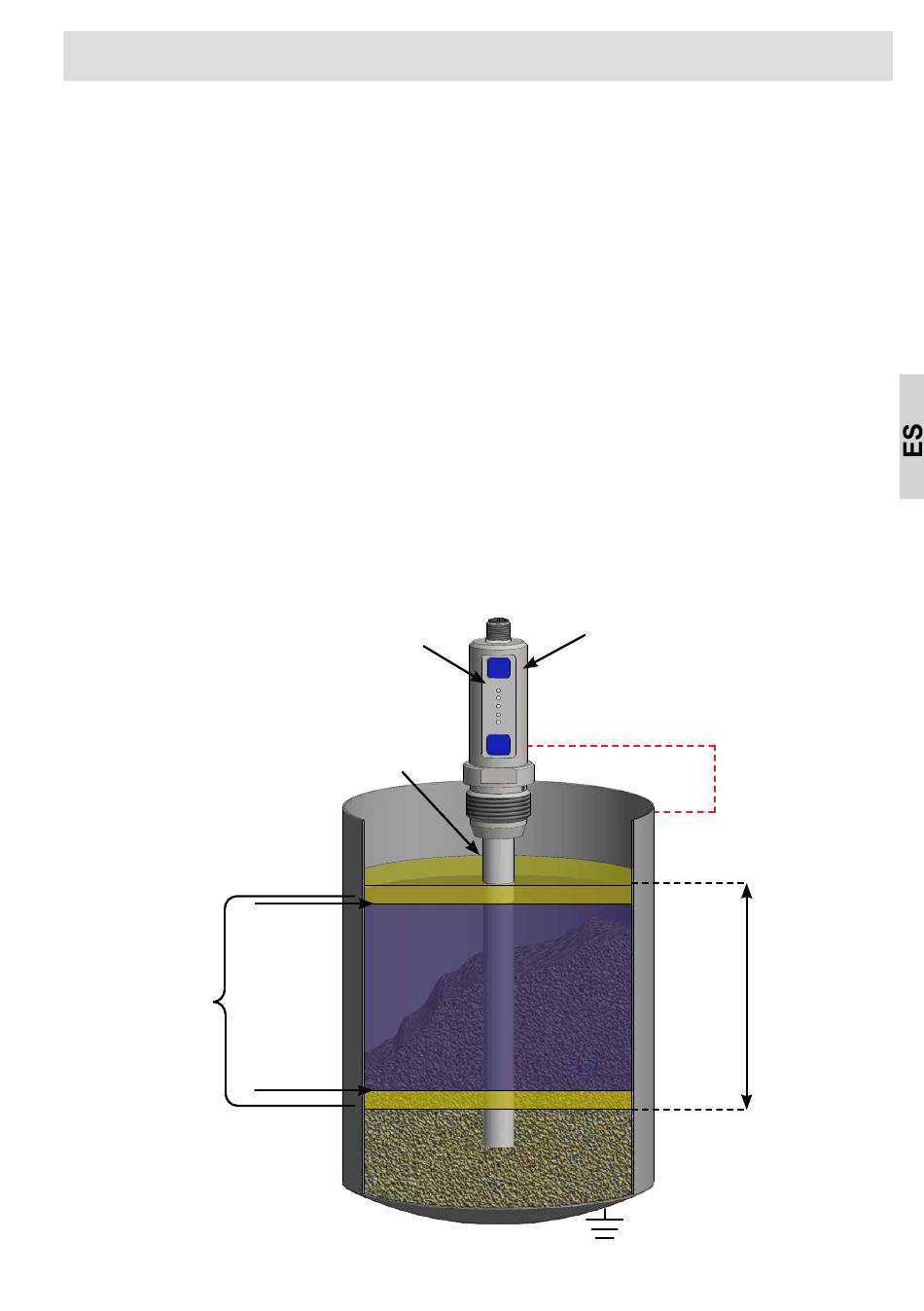

2 Puntos de
conmutación inde-
pendientes
y libremente elegi-
dos en el campo
de medición.
Teclado
Barra de sonda
Analog Max
Analog Min
Cabeza de sonda
Conexión BE (CE) sobre conexión al
proceso o opcional vía conexión de cable
BE (tierra funcional)
Contenedor o electrodo
adicional al contenedor
Campo de
medición
