Description générale
Sonde capacitive pour mesure analogique de niveau avec 2 seuils de niveau complémentaires.
Les 2 seuils de niveau peuvent être positionnés sur toute la zone de mesure aussi bien à l'intérieur qu'à
l'extérieur de la plage de mesure analogique.
Ces sondes compactes, avec électronique intégrée dans la tête de connexion, opèrent selon notre prin-
cipe de mesure, breveté, à trois électrodes. La mesure a lieu entre l'électrode de mesure, intégrée dans
la sonde, et la paroi métallique du réservoir (ou l'électrode dite de substitution). La zone de mesure est
limitée, vers le haut et vers le bas, par des zones inactives. L'électrode BE (masse électrique) correspond,
en général, à la paroi, reliée à la terre, du réservoir. Si le réservoir n'est pas métallique il sera nécessaire de
substituer l'électrode BE par un ruban métallique apposé sur la paroi ou par tout autre élément conducteur
de l'installation, reliés à la terre. La longueur de l'élément de substitution devra, au minimum, être égale à
la longueur de la zone de mesure.
Il n'est pas nécessaire d'établir un choix «manuel» préalable de la plage de capacité ou de la capacité de
base. Cette opération est prise en charge, automatiquement, par l'intelligence de la sonde lors de la pre-
mière mise en service.
La sonde i-Level permet de réaliser les mesures suivantes:
(1) Mesure analogique dont la plage est programmable librement et définie par les 2 points «ANALOG
MIN» et « ANALOG MAX»
(2) 2 seuils de niveau, indépendants de la mesure analogique, pouvant être positionnés librement soit à
l'intérieur, soit au-dessus, soit en-dessous de la zone de mesure analogique, pour le contrôle d'anti-
débordement ou de niveau très bas, par exemple.

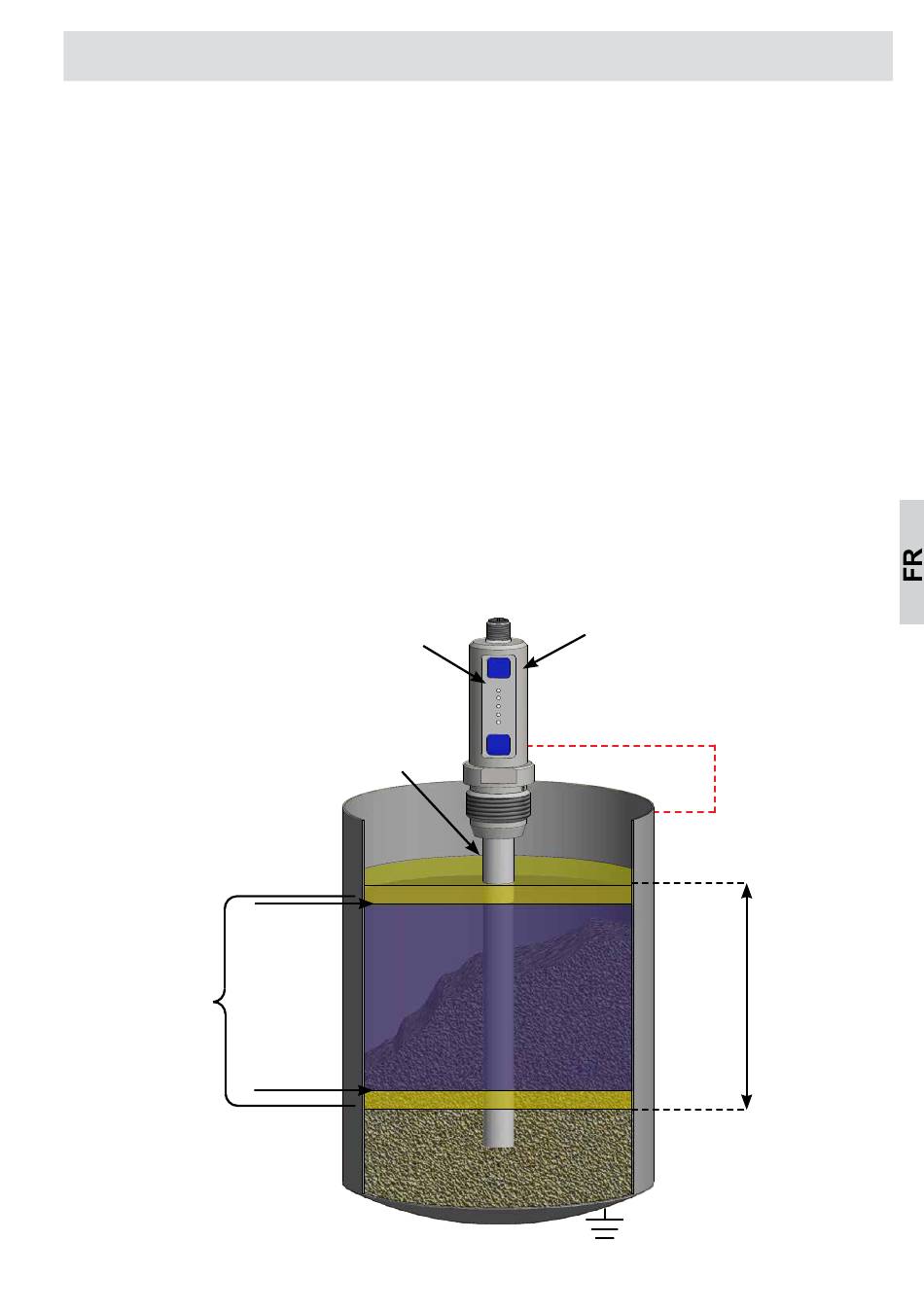

2 seuils de niveau
indépendants et
positionnables
librement dans la
zone de mesure
Clavier
Tige de sonde
Analog Max
Analog Min
Tête de la sonde
Liaison de masse BE établie par raccord
au process ou, en option, par câble de
raccordement
BE (masse électrique)
Réservoir ou électrode de
substitution sur le réservoir
Zone de mesure
