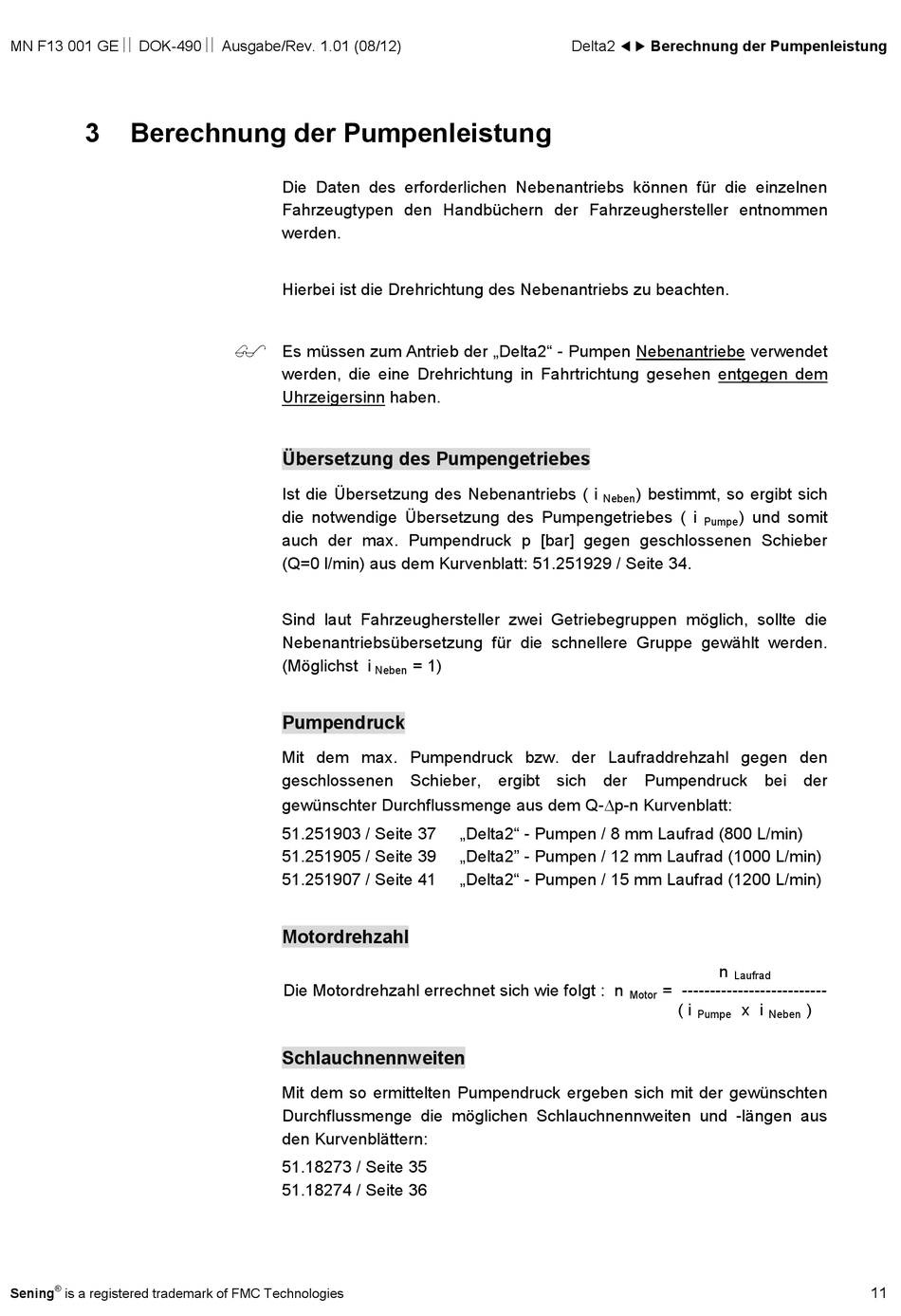

Berechnung der Pumpenleistung
®
Sening
is a registered trademark of FMC Technologies
Pos : 23 /T echD OC/Seni ng/13-Pumpen/DOK-490_D elta2/Berec hnung der erforderlichen Pumpenleistung @ 0\mod_1311233101840_6.doc x @ 11667 @ 22222121 @ 1
Die Daten des erforderlichen Nebenantriebs können für die einzelnen
Fahrzeugtypen den Handbüchern der Fahrzeughersteller entnommen
werden.
Hierbei ist die Drehrichtung des Nebenantriebs zu beachten.
Es müssen zum Antrieb der „Delta2" - Pumpen Nebenantriebe verwendet
werden, die eine Drehrichtung in Fahrtrichtung gesehen entgegen dem
Uhrzeigersinn haben.
Übersetzung des Pumpengetriebes
Ist die Übersetzung des Nebenantriebs ( i
die notwendige Übersetzung des Pumpengetriebes ( i
auch der max. Pumpendruck p [bar] gegen geschlossenen Schieber
(Q=0 l/min) aus dem Kurvenblatt: 51.251929 / Seite 34.
Sind laut Fahrzeughersteller zwei Getriebegruppen möglich, sollte die
Nebenantriebsübersetzung für die schnellere Gruppe gewählt werden.
(Möglichst i
Neben
Pumpendruck
Mit dem max. Pumpendruck bzw. der Laufraddrehzahl gegen den
geschlossenen Schieber, ergibt sich der Pumpendruck bei der
gewünschter Durchflussmenge aus dem Q-∆p-n Kurvenblatt:
51.251903 / Seite 37
51.251905 / Seite 39
51.251907 / Seite 41
Motordrehzahl
Die Motordrehzahl errechnet sich wie folgt : n
Schlauchnennweiten
Mit dem so ermittelten Pumpendruck ergeben sich mit der gewünschten
Durchflussmenge die möglichen Schlauchnennweiten und -längen aus
den Kurvenblättern:
51.18273 / Seite 35
51.18274 / Seite 36
Delta2 Berechnung der Pumpenleistung
= 1)
„Delta2" - Pumpen / 8 mm Laufrad (800 L/min)
„Delta2" - Pumpen / 12 mm Laufrad (1000 L/min)
„Delta2" - Pumpen / 15 mm Laufrad (1200 L/min)
) bestimmt, so ergibt sich
Neben
) und somit
Pumpe
n
Laufrad
= --------------------------
Motor
( i
x i
Pumpe
Neben
)
11
