Delta2 Delta2 Pumpe
10
Pos : 20 /T echD OC/Seni ng/13-Pumpen/DOK-490_D elta2/2: Ejektor @ 0\mod_1311233100981_6.doc x @ 11641 @ 222212222 @ 1

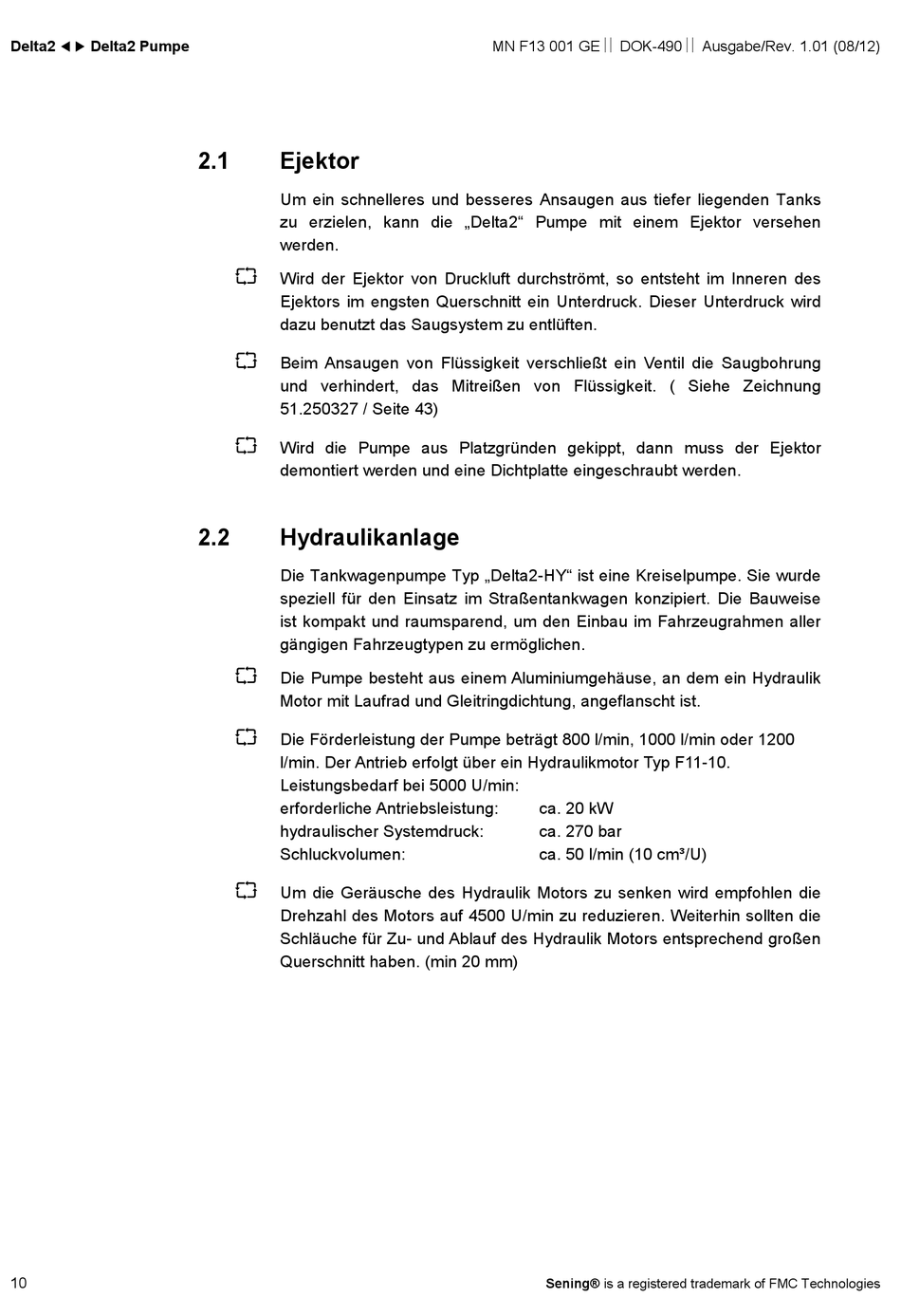

2.1
Ejektor
Um ein schnelleres und besseres Ansaugen aus tiefer liegenden Tanks
zu erzielen, kann die „Delta2" Pumpe mit einem Ejektor versehen
werden.
Wird der Ejektor von Druckluft durchströmt, so entsteht im Inneren des
Ejektors im engsten Querschnitt ein Unterdruck. Dieser Unterdruck wird
dazu benutzt das Saugsystem zu entlüften.
Beim Ansaugen von Flüssigkeit verschließt ein Ventil die Saugbohrung
und verhindert, das Mitreißen von Flüssigkeit. ( Siehe Zeichnung
51.250327 / Seite 43)
Wird die Pumpe aus Platzgründen gekippt, dann muss der Ejektor
demontiert werden und eine Dichtplatte eingeschraubt werden.
Pos : 21 /T echD OC/Seni ng/13-Pumpen/DOK-490_D elta2/2: H ydrauli kanlag e @ 0\mod_1311233101434_6.doc x @ 11654 @ 2221112121 @ 1
2.2
Hydraulikanlage
Die Tankwagenpumpe Typ „Delta2-HY" ist eine Kreiselpumpe. Sie wurde
speziell für den Einsatz im Straßentankwagen konzipiert. Die Bauweise
ist kompakt und raumsparend, um den Einbau im Fahrzeugrahmen aller
gängigen Fahrzeugtypen zu ermöglichen.
Die Pumpe besteht aus einem Aluminiumgehäuse, an dem ein Hydraulik
Motor mit Laufrad und Gleitringdichtung, angeflanscht ist.
Die Förderleistung der Pumpe beträgt 800 l/min, 1000 l/min oder 1200
l/min. Der Antrieb erfolgt über ein Hydraulikmotor Typ F11-10.
Leistungsbedarf bei 5000 U/min:
erforderliche Antriebsleistung:
hydraulischer Systemdruck:
Schluckvolumen:
Um die Geräusche des Hydraulik Motors zu senken wird empfohlen die
Drehzahl des Motors auf 4500 U/min zu reduzieren. Weiterhin sollten die
Schläuche für Zu- und Ablauf des Hydraulik Motors entsprechend großen
Querschnitt haben. (min 20 mm)
Pos : 22 /T echD OC/Seni ng/13-Pumpen/DOK-490_D elta2/| 1---> Ber echnung der erforderlichen Pumpenleis tung @ 2\mod_1345624510971_6.doc x @ 43881 @ 1122222221222222233 @ 1
MN F13 001 GE DOK-490 Ausgabe/Rev. 1.01 (08/12)
ca. 20 kW
ca. 270 bar
ca. 50 l/min (10 cm³/U)
Sening® is a registered trademark of FMC Technologies
