Delta2 Berechnung der Pumpenleistung
12
Durchflußmenge
Aus der gewählten Durchflußmenge, ergibt sich die Pumpenleistung aus
dem N-Q-n Kurvenblatt:
51.251904 / Seite 38
51.251906 / Seite 40
51.251908 / Seite 42
Pos : 24 /T echD OC/Seni ng/13-Pumpen/DOK-490_D elta2/Rechenbeispi el @ 0\mod_1311233102230_6.doc x @ 11680 @ 21222222111 @ 1

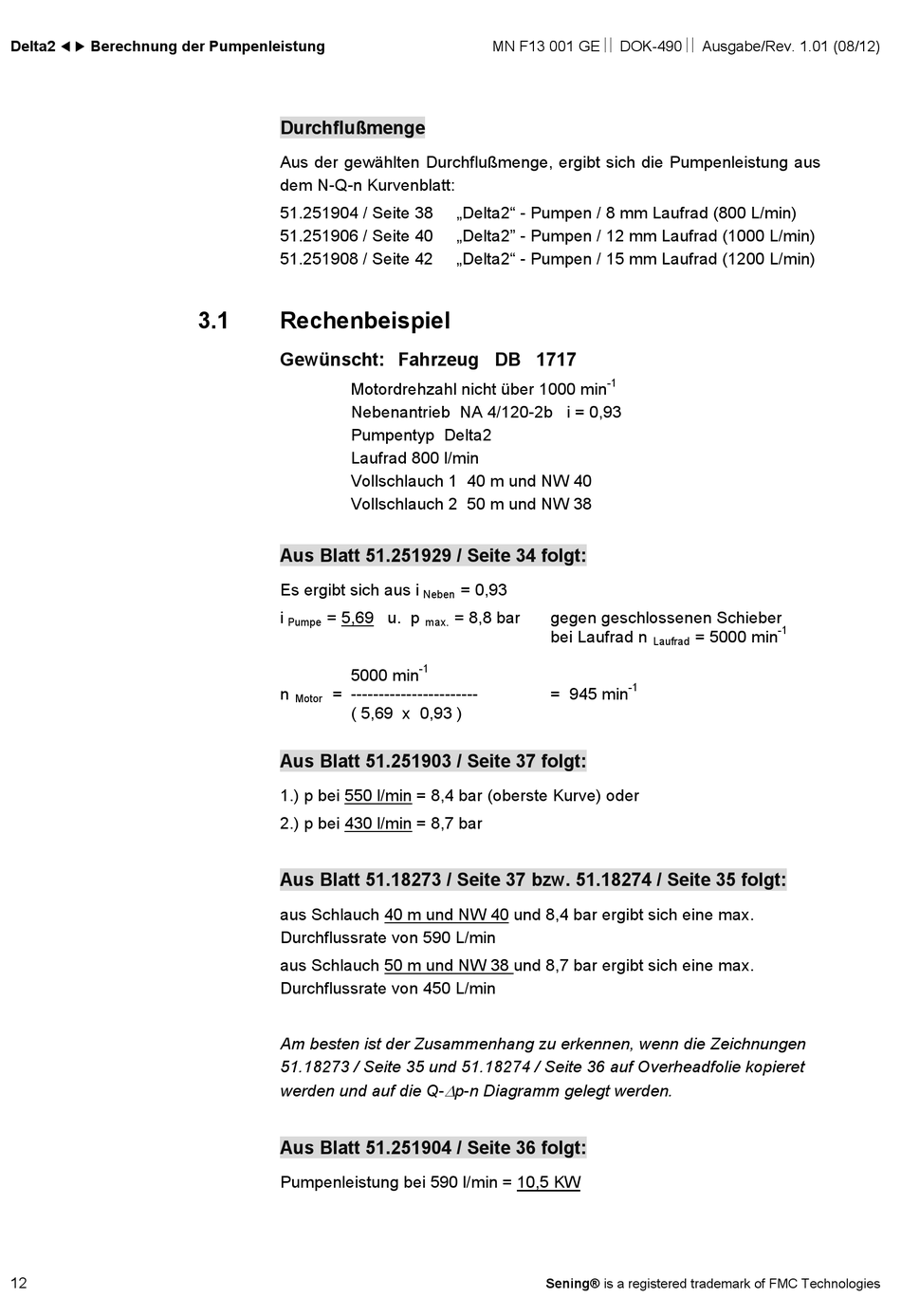

3.1
Rechenbeispiel
Gewünscht: Fahrzeug DB 1717
Motordrehzahl nicht über 1000 min
Nebenantrieb NA 4/120-2b i = 0,93
Pumpentyp Delta2
Laufrad 800 l/min
Vollschlauch 1 40 m und NW 40
Vollschlauch 2 50 m und NW 38
Aus Blatt 51.251929 / Seite 34 folgt:
Es ergibt sich aus i
i
= 5,69 u. p
Pumpe
5000 min
n
= -----------------------
Motor
( 5,69 x 0,93 )
Aus Blatt 51.251903 / Seite 37 folgt:
1.) p bei 550 l/min = 8,4 bar (oberste Kurve) oder
2.) p bei 430 l/min = 8,7 bar
Aus Blatt 51.18273 / Seite 37 bzw. 51.18274 / Seite 35 folgt:
aus Schlauch 40 m und NW 40 und 8,4 bar ergibt sich eine max.
Durchflussrate von 590 L/min
aus Schlauch 50 m und NW 38 und 8,7 bar ergibt sich eine max.
Durchflussrate von 450 L/min
Am besten ist der Zusammenhang zu erkennen, wenn die Zeichnungen
51.18273 / Seite 35 und 51.18274 / Seite 36 auf Overheadfolie kopieret
werden und auf die Q-
Aus Blatt 51.251904 / Seite 36 folgt:
Pumpenleistung bei 590 l/min = 10,5 KW
MN F13 001 GE DOK-490 Ausgabe/Rev. 1.01 (08/12)
„Delta2" - Pumpen / 8 mm Laufrad (800 L/min)
„Delta2" - Pumpen / 12 mm Laufrad (1000 L/min)
„Delta2" - Pumpen / 15 mm Laufrad (1200 L/min)
= 0,93
Neben
= 8,8 bar
gegen geschlossenen Schieber
max.
bei Laufrad n
-1
= 945 min
∆
p-n Diagramm gelegt werden.
Sening® is a registered trademark of FMC Technologies
