5 Übersicht der Baugruppen
Der SMT F-A ist modular aufgebaut. Jede Baugruppe ist einzeln austauschbar

5.1 Baugruppe Pumpensteuerung

Die Pumpensteuerung (s. Bild Kapitel 4.1) überwacht den Druck und Volumenstrom im
Druckleitungs-system. Die Durchflussrichtung ist als Pfeil auf dem Gehäuse markiert.
Die grüne LED (3) zeigt die Betriebsbereitschaft an. Die rote LED (2) zeigt eine Störung an. D.h.
registriert die Pumpensteuerung Luft im System blinkt die rote LED. Bleibt dieser Zustand über 12
Sekunden bestehen, erfolgt ein NOT-STOP der Pumpe. Die rote LED leuchtet dann permanent.
Nach einem NOT-STOP kann die Pumpe durch Drücken der RESET-Taste (1) wieder gestartet
werden (Alternativ durch Ziehen des Netzsteckers).
Der Einschaltdruck kann durch die Einstellschraube (5) variiert werden. Dies ist nur in
Sonderfällen nötig. Daher sollte nur der versierte Fachmann von der Einstellmöglichkeit Gebrauch
machen. Werkseitig ist der Einschaltdruck auf 1,5 bar eingestellt. D.h. die Pumpe schaltet ein, wenn
der Systemdruck 1,5 bar unterschreitet. (Minus-Drehrichtung verringert den Einschaltdruck. Plus-
Drehrichtung erhöht den Einschaltdruck. Der Einschaltdruck kann nur kontrolliert werden, indem der
Wasserdruck sehr langsam abgelassen wird. Nur so lässt sich der genaue Einschaltdruck an der
langsam fallenden Druckanzeige erkennen.)
Hinweis:
Die Einstellschraube (5) dient nicht der Begrenzung des maximalen Pumpendrucks! Ist dieser für
die Anwendung zu groß, muss hierzu ein separater Druckbegrenzer auf der Druckseite eingesetzt
werden. Im Spezialfall der Konstantdruck-Anwendungen ist der RAINMASTER Favorit–SC
geeignet. Hier lässt sich der maximale zulässige Druck elektronisch einstellen.

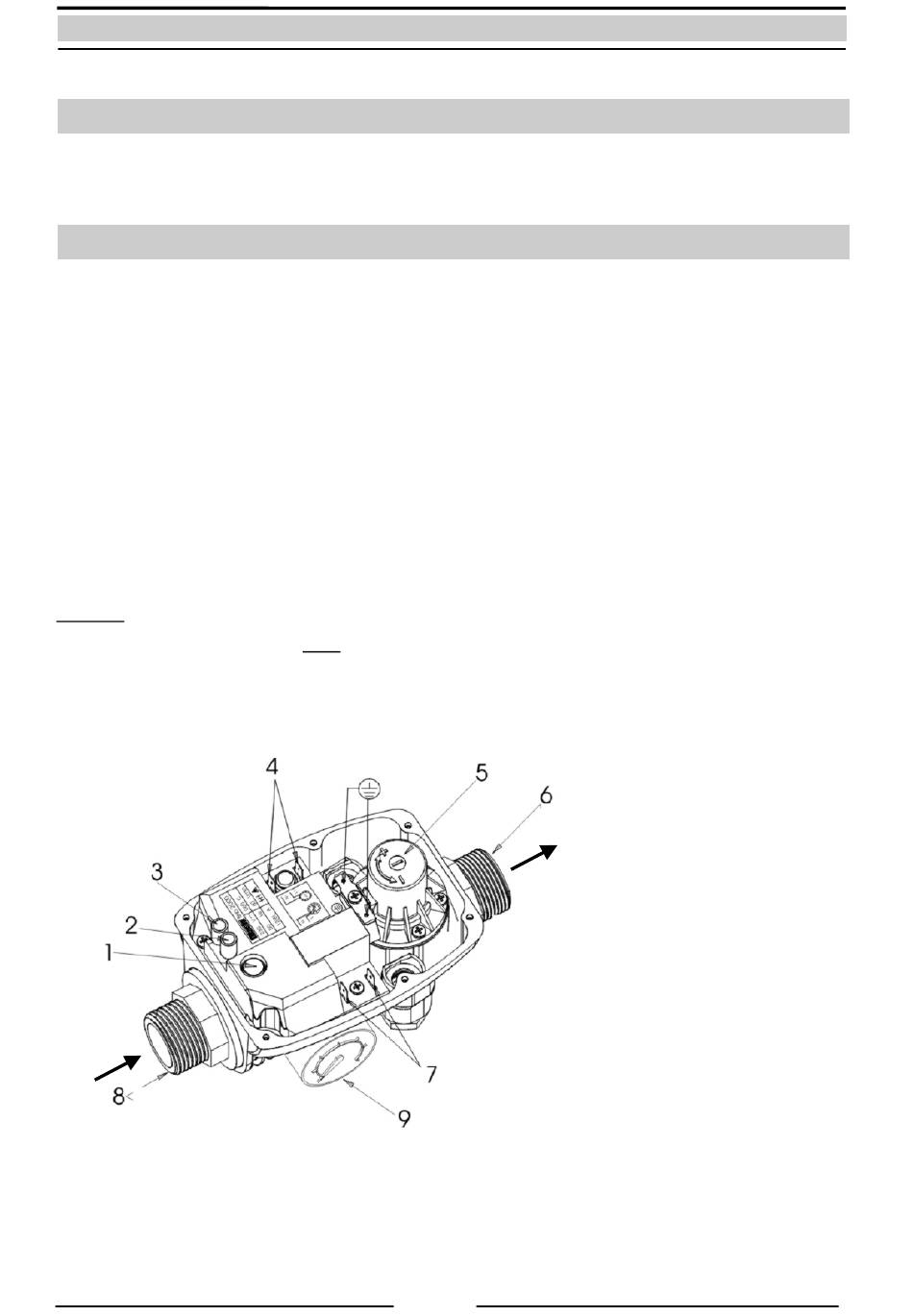

1. RESET Taste
2. Leuchtdiode Rot: Störung
3. Leuchtdiode Grün: Betrieb
4. Elektrischer Anschluss Ausgang Pumpe
5. Einstellmöglichkeit Einschaltdruck
6. Druckanschluss (1" AG) zu Verbraucher
7. Elektrischer Anschluss Eingang 230 V
AC
8. Anschluss zur Pumpe (1" AG)
9. Druckanzeige in bar / psi (1 bar = 14.5
psi)
