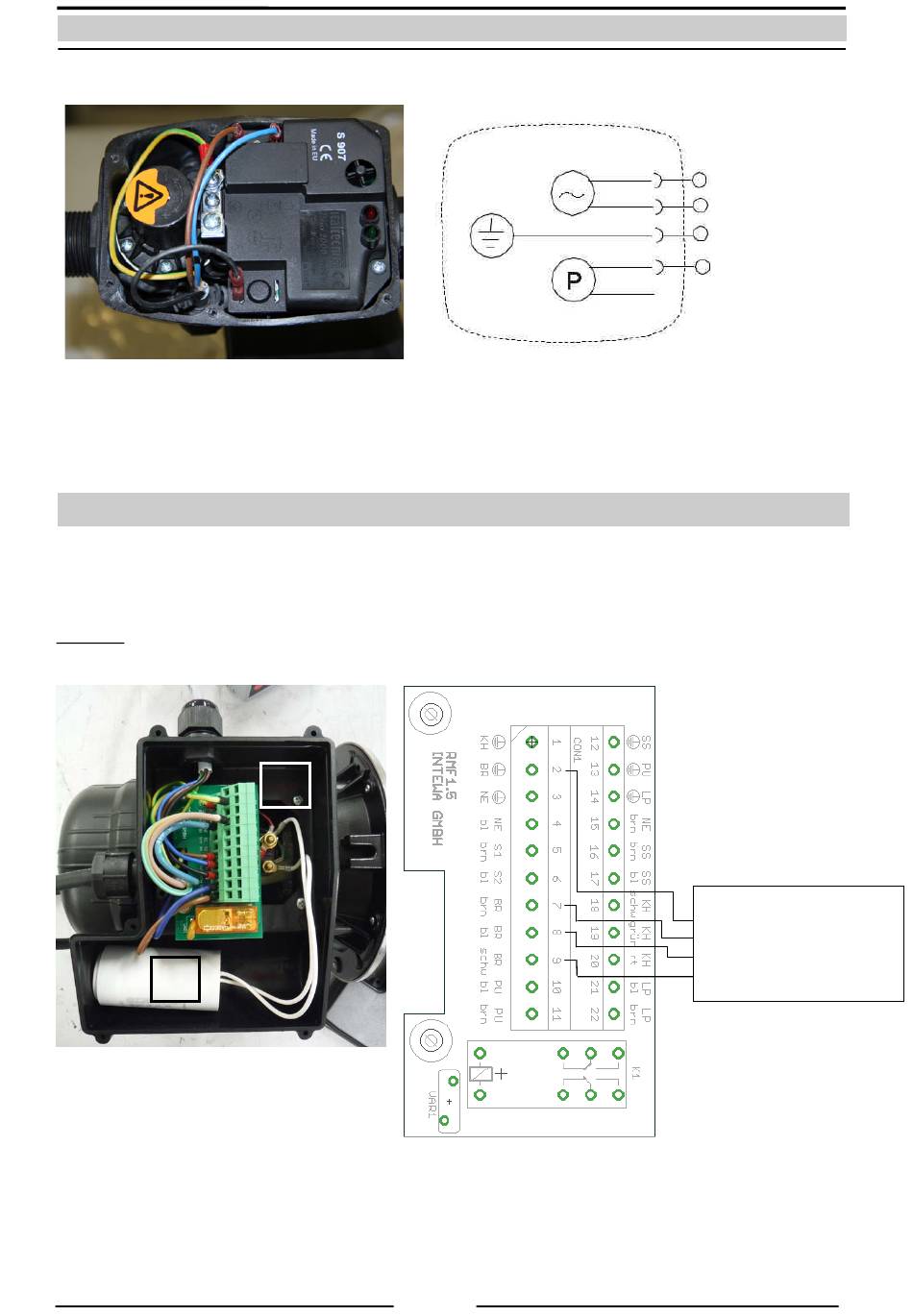

5.2 Baugruppe Basissteuerung
Im Klemmkasten der Pumpe befindet sich die Basissteuerung [1], an die alle elektrischen
Komponenten des SMT F-A angeschlossen sind, und der zum Starten des Motors erforderliche
Motorkondensator [2].
Hinweis:
Bei der Montage des SMT F-A muss das Pumpensteuerungskabel angeklemmt werden.
[2]
Verbindung Pumpensteuerung / Basissteuerung im
Klemmkasten.
[1]
Klemmenblock der Basissteuerung im Klemmkasten
9
BR brn
(7)
BR bl
(8)
BR PE
(2)
BR schw (9)
Pumpensteuerung
BR PE (2): grün/gelb
BR brn (7): braun
BR bl
(8): blau
BR schw
(9): schwarz
